Регулятор потужності

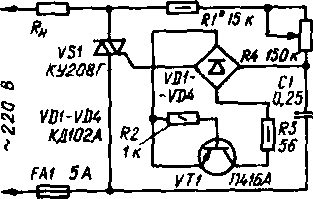

Особливістю цього регулятора (див. схему) є застосування порогового елемента на транзисторі, який працює в лавинному режимі. Для того щоб керуючий пристрій спрацьовував при обох напівперіодах напруги мережі, пороговий елемент VT1 включено в діагональ діодного моста VD1-VD4, при цьому кут включення на обох напівперіодах виходить практично однаковим. В решті регулятор не відрізняється від відомих.


Налагодження пристрою зводиться до підбору резистора R1. Рухомий контакт резистора R4 встановлюють у нижнє за схемою положення, резистор R1 замінюють змінним з опором 150 кОм, встановлюють його на максимум, підключають до навантаження вольтметр змінного струму і вмикають пристрій у мережу. Крутять рухомий контакт резистора R1 до тих пір, поки не припиниться збільшення напруги на навантаженні. Після цього вимірюють опір змінного резистора в знайденому положенні та встановлюють постійний резистор R1 такого ж опору.

Конденсатор С1 - МБМ на номінальну напругу 160 В. Транзистор можна замінити динистором КН102А, виключивши резистори R2, R3.

м. Ковров Володимирської обл.
РАДІО №7, 1984 р., с. 42.
