Регулятор обертів колекторного двигуна від пральної машини

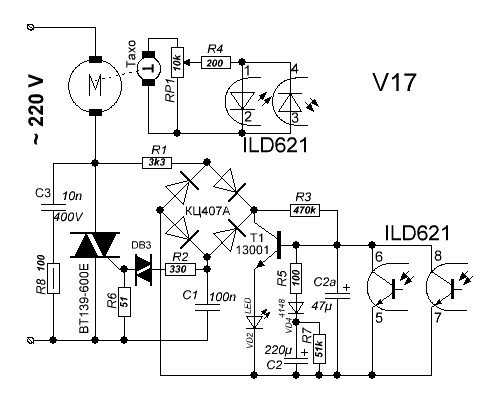

Прекрасний для саморобок мотор від пральної машини має занадто високі оберти, і малий ресурс на максимальних обертах. Тому я застосовую простий саморобний регулятор обертів (без втрати потужності). Схема випробувана і показала прекрасний результат. Оберти регулюються приблизно від 600 до макс.



Потенціометр електрично ізольований від мережі, що підвищує безпеку користування регулятором.

Симістор необхідно поставити на радіатор.

Оптопара (2 шт) практично будь-яка, але EL814 має всередині 2 зустрічних світлодіода, і проситься в цю схему.

Високовольтний транзистор можна поставити, наприклад, IRF740 (від БП комп'ютера), але шкода такий потужний транзистор ставити в слаботочну ланцюг. Добре працюють транзистори 1N60, 13003, КТ940.

Замість моста КЦ407 цілком підійде міст з 1N4007, або будь-який на >300V, і ток >100mA.

Друкована плата в форматі .lay5. Друкована плата намальована «Вид зі сторони М2 (пайка)», так що при виведенні на принтер її треба дзеркалити. Колір М2 = чорний, фон = білий, інші кольори не друкувати. Контур плати (для обрізки) виконаний на стороні М2, і буде вказівником меж плати після травлення. Перед запайкою деталей його слід видалити. В друковану плату додано малюнок деталей зі сторони монтажу для перенесення на плату. Вона тоді набуває красивого і закінченого вигляду.

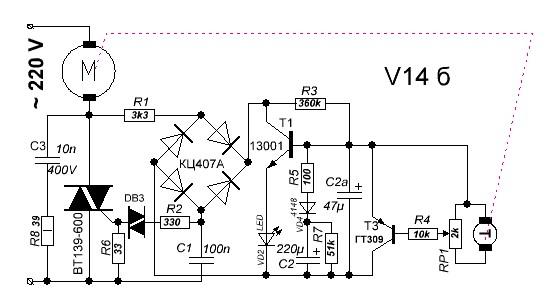

Регулювання від 600 обертів підходить для більшості саморобок, але для особливих випадків пропонується схема з германієвим транзистором. Мінімальні оберти вдалося знизити до 200.

Мінімальні оберти отримав 200 об/хв (170-210, електронний тахометр на низьких обертах погано міряє), транзистор Т3 поставив ГТ309, він прямої провідності, і їх багато. Якщо поставити МП39, 40, 41, П13, 14, 15, то оберти повинні ще знизитися, але вже не бачу потреби. Головне, що таких транзисторів як бруду, на відміну від МП37 (дивіться форум).

Плавний пуск прекрасно працює, правда на валу мотора пусто, але від навантаження на валу при пуску, підберу R5 при необхідності.

R5 = 0-3к3 в залежності від навантаження;; R6 = 18 Ом - 51 Ом - в залежності від симістора, у мене зараз цього резистора немає;; R4 = 3к - 10к - захист Т3;;  RР1 = 2к-10к - регулятор швидкості, пов'язаний з мережею, захист від мережевого напруги оператора обов'язкова!!!. Є потенціометри з пластиковою віссю, бажано використовувати!!! Це великий недолік даної схеми, і якщо немає великої необхідності в малих обертах, раджу використовувати V17 (від 600 об/хв).

С2 = плавний пуск, = час затримки включення мотора;; R5 = заряд С2, = нахил кривої заряду, = час розгону мотора;; R7 - час розряду С2 для наступного циклу плавного пуску (при 51к це приблизно 2-3 сек)
