Простий регулятор потужності

Часто в радіолюбительській практиці вимагається досить потужний регулятор для управління різними електроприладами. Наприклад, багато хто використовує будівельний фен для монтажу/демонтажу компонентів, і існує небезпека перегріву компонента. Пропонована нижче схема дозволить знизити потужність фена. Схема досить проста і доступна навіть починаючому радіолюбителю.

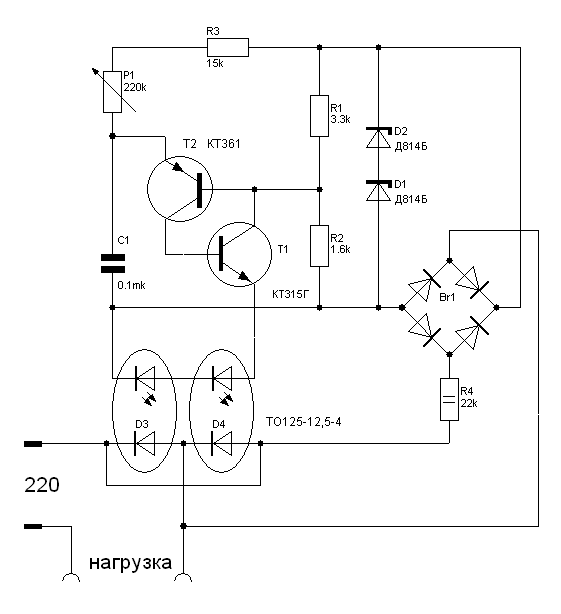

Рис.1 Принципова схема регулятора потужності

Друкована плата не розроблялася, пристрій було зібрано навісним монтажем і використовувалося для регулювання температури фена.

Для управління більш потужним навантаженням тиристори необхідно поставити на радіатор (150 кв.см. і більше). Для усунення перешкод, що створюються регулятором, бажано на вході поставити дросель.

Джерело:msevm.com
