Дистанційний регулятор потужності

Регулятор являє собою компактний одноканальний контролер, призначений для побудови системи регулювання потужності на побутовому рівні і не більше.

Регулятор оснащений засобами оперативного управління, які представляють собою набір кнопок і світлових індикаторів. Ці засоби дозволяють змінювати режими роботи, встановлювати завдання таймера на вимкнення вручну і дистанційно.

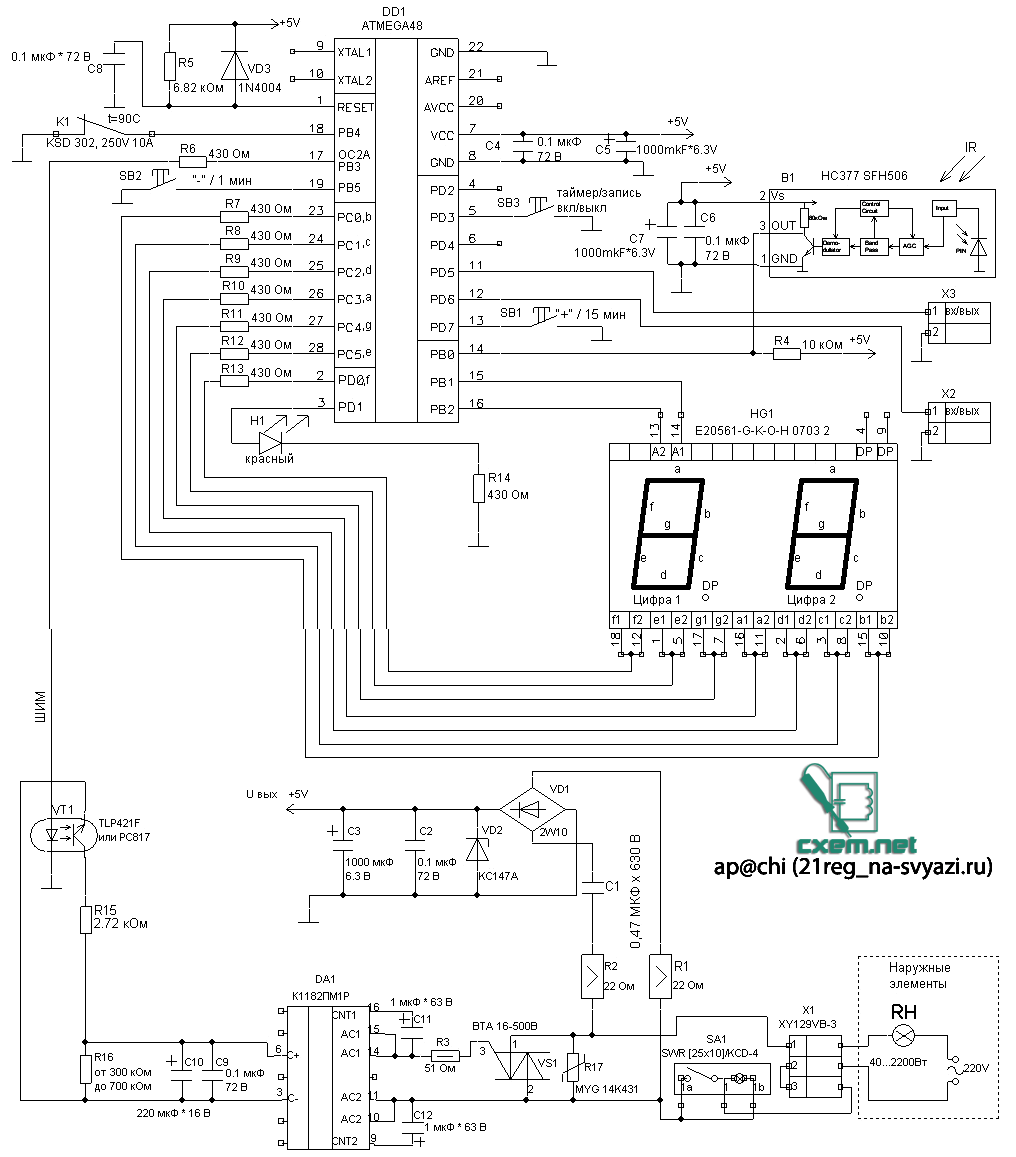

Схема регулятора потужності

Регулятор виконує наступні функції

- формування потужності завдання одного з 10 режимів і його ручне (дистанційне) регулювання;
- збереження сигналів від кнопок ІК пульта регулятора в енергонезалежній пам'яті;
- вимкнення Rн через заданий час для відключення.

Для цього приладу можливе використання будь-якого ІК пульта побутової техніки з підтримкою протоколу Nec (це такі ІК пульти фірм-виробників, як: Samsung, LG, NEC, Sanyo, Polar, Panasonic, Hitachi, Nokia, Akira).

Характеристики приладу

Можливість використання десяти режимів потужності.
Падіння напруги на регуляторі при максимальній потужності не перевищує ~5В.
Напруга на Rн (см. рис.1) не перевищує ~2,5В при мінімальній потужності (0-ий режим).
Потужність навантаження (Rн) від 40Вт до 2,2кВт
Габаритні розміри регулятора 80 х 80 х 50 мм
Параметри живлення
- напруга (220) В
- частота (50 ± 1) Гц
Споживана потужність, не більше 0,20 Вт

Збірка, програмування та налаштування

Підключіть прилад за схемою, наведеною на рис.1. Включіть живлення ~220В тумблером «СЕТЬ ВКЛ/ВЫКЛ» в положенні «|», дочекайтесь, поки на ЦИ почне мигати повідомлення:


Натискання кнопок на ІК пульті і, відповідно, прийом сигналів регулятором з ІК пульта супроводжується миготінням на ЦИ символа:

Натисніть і відпустіть кнопку на ІК пульті, яку ви хочете зберегти для подальшого використання зниження яскравості. Після цього на регуляторі натисніть і відпустіть кнопку «-», і протягом 0,25 сек необхідно натиснути і утримувати кнопку «Запис», поки не з'явиться символ на ЦИ:

Індикатор буде світитися протягом 1-ої сек. Це означає, що прилад записав цей сигнал в енергонезалежну пам'ять EEPROM.

Натисніть і відпустіть кнопку на ІК пульті, яку ви хочете зберегти для подальшого використання підвищення яскравості. Після цього на регуляторі натисніть і відпустіть кнопку «+», і протягом 0,25 сек необхідно натиснути і утримувати кнопку «Запис» поки не з'явиться символ на ЦИ:

Індикатор буде світитися протягом 1-ої сек. Це означає, що прилад записав цей сигнал в енергонезалежну пам'ять EEPROM.

Натисніть і відпустіть кнопку на ІК пульті, яку ви хочете зберегти для подальшого використання «Таймер по 1 годині», після чого на регуляторі з інтервалами по 0,25 сек натискайте і відпускайте послідовно «+», «Запис», «-» (кнопку «-» треба утримувати, поки не з'явиться символ на ЦИ протягом 1-ої секунди:

Якщо цей символ на ЦИ не з'явився, то пункт 1.6.4 виконайте заново. Сигнал запишеться в пам'ять EEPROM. Кнопка «Таймер по 1 годині» на ІК пульті збільшує час вимкнення Rн на 1 годину з кожним натисканням і автоматично запускає таймер на вимкнення.

Прилад залишається в робочому режимі. У цьому режимі прилад зберігає всі записані сигнали в пам'яті EEPROM незалежно від живлення. При необхідності переназначити кнопки управління приладом на ІК пульті або при зміні ІК пульта потрібно слідувати пунктам 1.6.2, 1.6.3, 1.6.4.

Управління приладом:

При короткочасному натисканні (одне натискання) кнопки «Таймер» (супроводжується повідомленням на ЦИ:

тривалістю 0,25 сек) можна перейти в режим «установки часу вимкнення Rн». При цьому, поки ви не натиснете одну з кнопок «1хв.» і «1год.» на ЦИ з'являться цифри, що вказують час в годинах, виставлене на вимкнення. Індикація залишку хвилин не відбувається. У цьому режимі кнопки «1хв.» і «1год.» будуть додавати час вимкнення Rн до 0 режиму відповідно значенням кнопок. При короткочасному натисканні кнопки «1хв.» на ЦИ протягом 0,25 сек з'явиться символ:

А при натисканні на кнопку «1год.»

Максимальний час, на яке можна поставити таймер – 18 годин
Для виходу з режиму «установки часу вимкнення Rн» треба натиснути і відпустити кнопку «Таймер», при цьому на ЦИ повинна висвітитися надпис протягом 2 сек:

(що відповідає ЗАПУСКУ таймера) і таймер почне відлік часу до 0 сек. Якщо при виході з режиму «установки часу вимкнення Rн», час таймера, на яке ви поставили, перевищує 18, то замість надпису:

на ЦИ, протягом 2-х секунд загориться червоний світлодіод і регулятор автоматично ставить час вимкнення на 1 сек. При досягненні 0 сек регулятор вимкне Rн, тобто 0-ий режим. Не чекаючи часу вимкнення Rн, можна додавати час таймера і з ІК пульта по 1 годині натискаючи на відповідну клавішу на ІК пульті. Таймер можна скинути тільки при відключенні живлення приладу на 7 секунд або більше.

При вході в «режим установки часу вимкнення Rн» регулятор автоматично ставить час вимкнення Rн на 1 сек. У разі якщо користувачем не буде встановлено час вимкнення Rн, то після виходу з режиму «установки часу вимкнення Rн» регулятор через 1 сек вимкне Rн.

Управління приладом безпосередньо з ІК пульта.
Натискання кнопок на ІК пульті і, відповідно, прийом сигналів регулятором з ІК пульта супроводжується миготінням на ЦИ символа:

Для підвищення або зниження потужності Rн необхідно короткочасно натискати (або утримувати) відповідні кнопки «+» і «–» (на ІК пульті). Підвищення яскравості супроводжується символом тривалістю 0,25 сек на ЦИ:

а зниження:

Натискання кнопки «Таймер по 1 годині» (на ІК пульті) буде додавати час вимкнення світла по 1 годині і автоматично починається відлік часу таймера вимкнення Rн в 0-ий режим після появи повідомлення на ЦИ:

протягом 2-х сек. (при цьому, не чекаючи часу вимкнення Rн, можна додавати час таймера і з регулятора по 1 хвилині і по 1 годині).

При встановленій максимальній потужності регулятора (9 режим) натискання кнопки «+» як на регуляторі так і на ІК пульті супроводжується горінням червоного світлового індикатора протягом 1-ої сек. Це означає, що ви встановили максимальну потужність і подальше підвищення неможливе.

При встановленій мінімальній потужності регулятора (0 режим) натискання кнопки «–» як на регуляторі так і на ІК пульті супроводжується горінням червоного світлового індикатора протягом 1-ої сек.

Захист

При досягненні температури радіатора (охолоджуючого симістор VS1 і резистори R1 і R2) 100°С (±7°С) відбувається автоматичне вимкнення Rн в 0-ий режим. Це супроводжується безкінечним миготінням червоного світлодіода з частотою 2,5 Гц. При вході в аварійний режим регулятор перестає реагувати на натискання кнопок на ІК пульті і на регуляторі. Вийти з цього режиму можна лише скинувши живлення регулятора відключенням тумблера «СЕТЬ ВКЛ/ВЫКЛ» на 7 або більше сек. і при охолодженні радіатора до 100°С (±7°С).

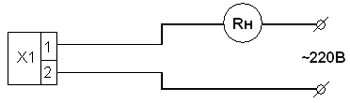

Підключення регулятора

Rн – навантаження; X1 – роз'єм на регуляторі

Оскільки в регуляторі немає гальванічної розв'язки від мережі, відкриття кришки регулятора і дотик до будь-яких частин і радіоелементів (окрім пластикових частин) регулятора не допускається.

Підключення регулятора або Rн до мережі проводити тільки при вимкненому живленні регулятора, тобто тумблер «СЕТЬ ВКЛ/ВЫКЛ» повинен бути в положенні «о».

Нижче ви можете завантажити проект в Proteus, друковану плату, вихідні програми
