Диммер для навантаження потужністю до 400VA

Цей простий регулятор освітлення для ланцюга змінного струму з використанням симістора, використовується для активної навантаження, такої як лампа розжарювання або нагрівальний елемент. Максимальне навантаження становить 400VA. Подібні схемні рішення використовуються в дешевих комерційних регуляторах навантаження і надійні в роботі для даної розрахункової потужності.

Робота схеми базується на контролі фази напруги 220VAC, дозволяючи навантаженню живитися від 360º повної синусоїдальної хвилі. Живлення навантаження для менших періодів, ніж повна синусоїдальна хвиля, забезпечує меншу потужність, створюючи ефект диммування на навантаженні.

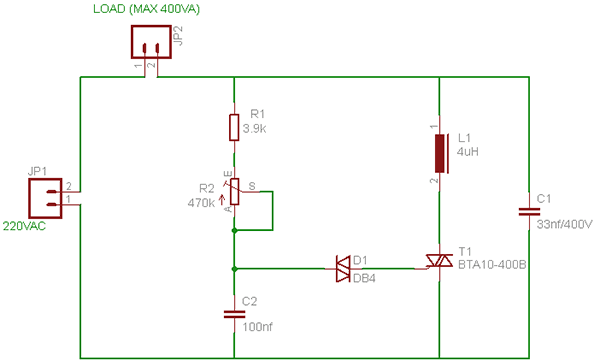

Управління здійснюється за допомогою потенціометра R2, який контролює час, необхідний для заряду конденсатора С2 через ланцюг R1-R2. Конденсатор C2 заряджається, поки не досягне напруги пробою динистора D1, який запускає симістор T1. Як тільки симістор спрацьовує, ланцюг замикається і навантаження отримує живлення.

Номінальне значення, при якому С2 заряджається, визначає точку на 220VAC синусоїді, де досягається напруга пробою динистора. Тому, повільний заряд конденсатора C2 означає, що динистор проводить струм в кінці АС періоду, а швидкий заряд конденсатора C2 означає, що динистор проводить струм на початку АС синусоїди.

Компоненти L1 і C1 діють як фільтр подавлення перешкод, знижуючи радіочастотні випромінювання.

Схема напряму підключається до джерела мережевої напруги, тому небезпечна напруга присутня на всіх компонентах плати. Будьте обережні!

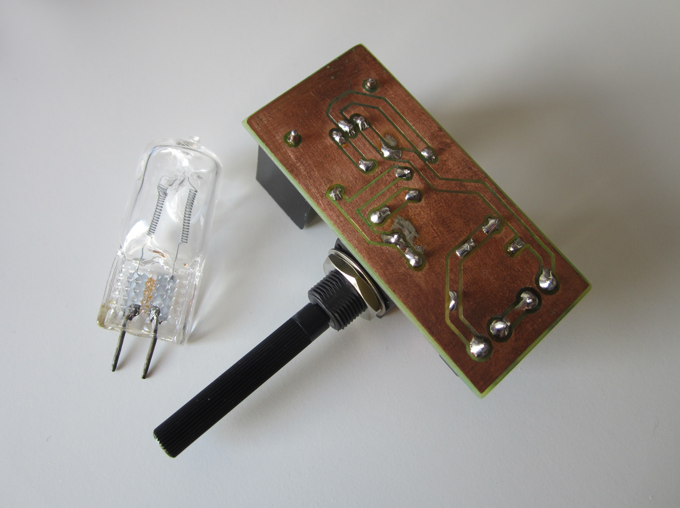

Потенціометр має пластиковий стержень, тому забезпечує достатню ізоляцію.

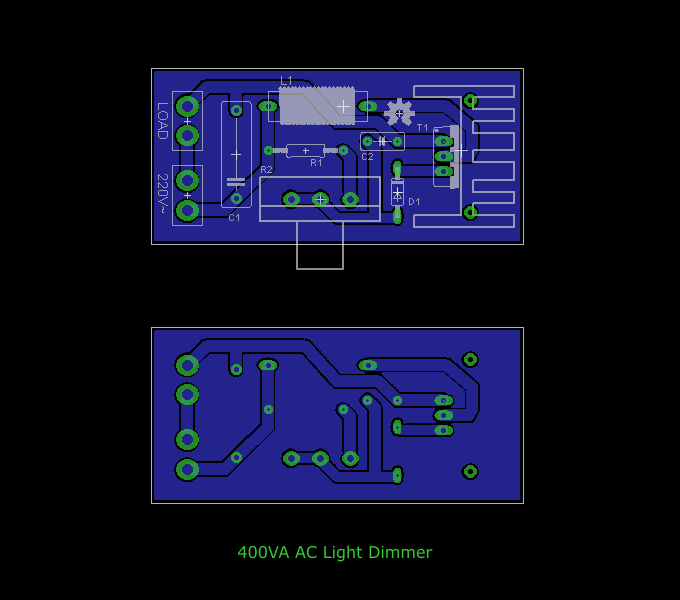

Друкована плата

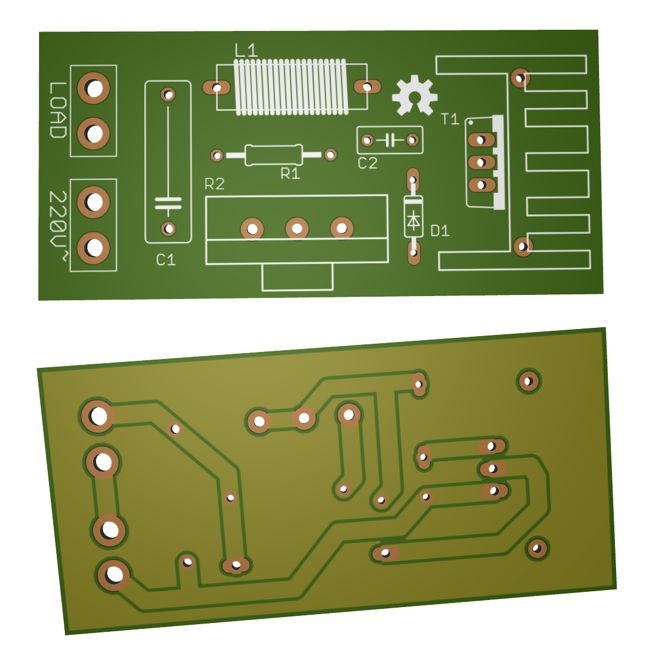

3D-зображення друкованої плати

L1 містить 19 витків дроту з емалевою ізоляцією діаметром 0.8 мм на феритовому сердечнику діаметром 4 мм

Клеми з затиском для друкованої плати

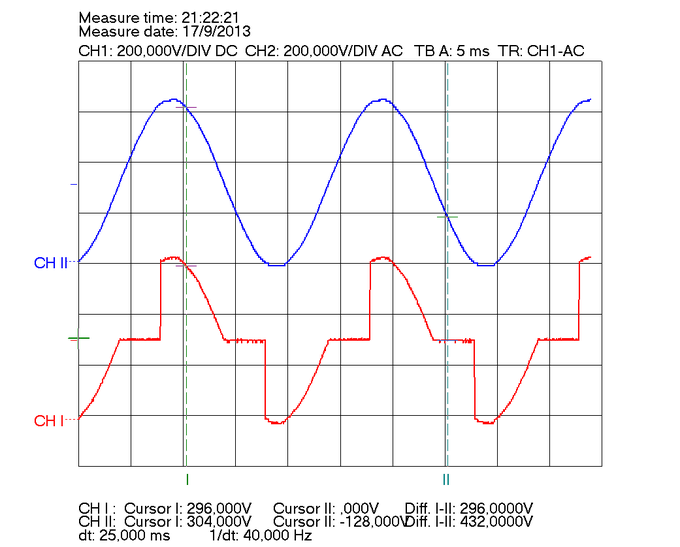

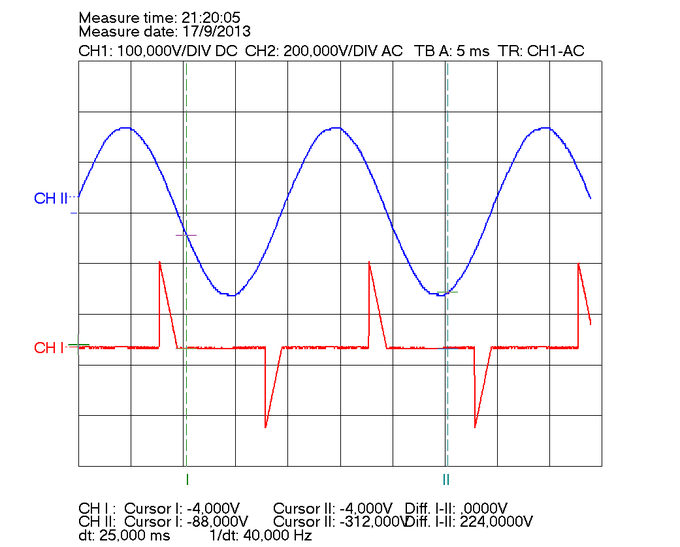

Вимірювання

Відеоролик

Список радіоелементів
