Диммер

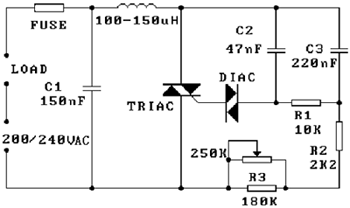

Це стандартна схема регулювання 220-240V ланцюга з використанням симістора.

Увага: пристрій підключається безпосередньо до мережі електропостачання. При використанні воно повинно бути добре заізольоване, а налаштовуватися тільки в вимкненому стані.

Схема підключення симістора - стандартна. Симістор може розглядатися як два керовані діоди, пов'язані в протилежних напрямках. Симістори та динистори - це різновиди тиристорів.
Симістор є швидким напівпровідниковим вимикачем, який спрацьовує при подачі сигналу на керуючий електрод. Оскільки симістор є двостороннім (2 діоди, пов'язані в протилежних напрямках), називати його виводи анодом і катодом неправильно.

Схема управляє середньою потужністю навантаження через симістор за допомогою фазового керування. Змінна напруга подається на навантаження лише протягом певного часу в кожному циклі. Симістор спочатку закривається, а потім відкривається на час, визначений схемою. Щоразу, коли симістор відкритий, струм змінюється дуже швидко - за кілька мікросекунд - від нуля до величини, визначеної опором навантаження та поточним значенням напруги в мережі. Це породжує радіочастотні перешкоди. LC ланцюг пригнічує ці перешкоди.

Примітка: У схемі переплутані місцями силові виводи 1 і 2 симістора.
