Універсальний прилад-індикатор

Цей універсальний прилад-індикатор є для вас просто знахідкою, оскільки поєднує в собі при всій своїй простоті два індикатори. Прилад дозволяє не тільки визначити приховану проводку, але й виявити будь-який металевий предмет, що знаходиться в стіні або підлозі (арматура, старі дроти тощо), і, таким чином, значно полегшить пошук місця для обладнання тайника.

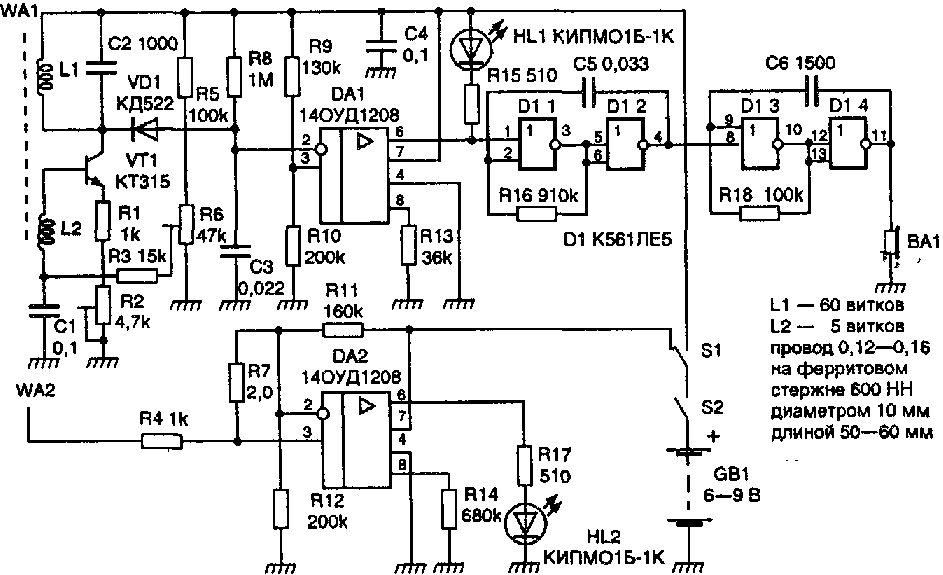

Прилад складається з двох незалежних пристроїв: металошукача та індикатора прихованої електропроводки. На транзисторі VT1 зібрано ВЧ генератор, який вводиться в режим збудження регулюванням напруги на базі VT1 за допомогою потенціометра R6. ВЧ напруга випрямляється діодом VD1 і переводить компаратор, зібраний на ОУ DA1, в положення, при якому гасне світлодіод HL1, і генератор періодичних звукових сигналів, зібраний на мікросхемі DA1, знаходиться в вимкненому стані. Обертання регулятора чутливості R6 встановлює режим роботи VT1 на порозі генерації, який контролюється вимкненням світлодіода HL1 і генератора періодичного сигналу. При попаданні в поле індуктивності L1/L2 металевого предмета генерація зривається, компаратор перемикається, і положення, при якому загоряється світлодіод HL1, і на п'єзокерамічний випромінювач подається періодичне напруження частотою близько 1000 Гц з періодом близько 0,2 с.

Резистор R2 призначений для встановлення режиму порогу генерації при середньому положенні потенціометра R6. Індикатор прихованої проводки зібраний на базі мікромощного операційного підсилювача DA2. При розташуванні в близькості до електропроводки проводу, підключеного на вхід підсилювача, наводка промислової частоти 50 Гц сприймається антеною WA2, посилюється чутливим підсилювачем, зібраним на DA2, і перемикає з цією частотою світлодіод HL2.

Конструктивно прилад виконаний в корпусі, спаяному з фольгованого склотекстоліту і пофарбованому нитроемаллю. Приймальні антени WA1 і WA2 повинні бути максимально віддалені від руки і знаходитися в головній частині приладу. Слід звернути увагу на те, що частина корпусу, в якій знаходяться антени, не повинна мати внутрішнього покриття фольгою. SB1 перемикає режими роботи, вимикач живлення SB2 поєднано з R6. В якості джерела живлення використовується батарея типу «Корунд». Токи споживання при різних режимах роботи:

Режим очікування металошукача............................... 2 мА
Увімкнення світлодіода і подача звукового сигналу.....10 мА
Режим очікування шукача прихованої проводки...............0,2 мА
Увімкнення світлодіода...................................................2 мА
