Трасоискатель

Прилад призначений для визначення місцезнаходження підземних силових кабельних ліній (КЛ) під навантаженням (в тому числі і броньованих) при підготовці до проведення земляних робіт, а також прихованої проводки в будівлях.

Умовою роботи приладу є певне розсогласування навантаження між фазами, властиве переважній більшості КЛ 0,4 кВ та значній частині 6 і 10 кВ. Крім, зрозуміло, фідерних ліній головних підстанцій.

Принцип роботи трасошукача полягає в посиленні та індикації струму промислової частоти, наведеної в котушках датчиків поблизу КЛ.

Для підвищення селективності використано синфазне включення перпендикулярно розташованих датчиків на входи операційного підсилювача. Це дає можливість визначати напрямок КЛ (мова йде не про напрямок на КЛ) з точністю до кількох градусів та дозволяє позбутися впливу інших перешкод.

В якості датчиків використано дві котушки від одного реле РЕС 9. Батарея - від автомобільної охоронної сигналізації. Стрілочний прилад - від касетного магнітофона.

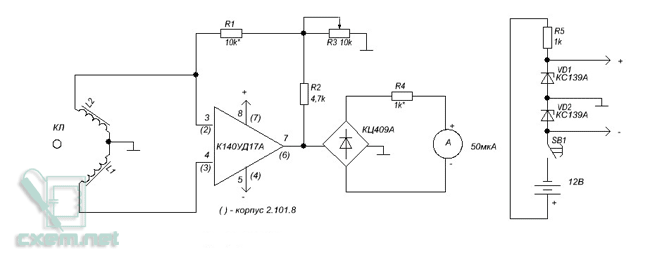

Налаштування полягає в підборі резисторів R1, R4 таким чином, щоб показання стрілочного приладу було на середині шкали при середньому положенні регулятора R3. В якості джерела сигналу в цьому випадку використовується двожильний провід з навантаженням 100 Вт, розташований у напрямку бісектриси кута між датчиками та перпендикулярно його площині на відстані близько 5 см.
Конструктивно прилад виконано в пластиковому корпусі. Монтаж навісний, датчики розташовані з мінімальною відстанню один від одного, в одній площині, кожен під кутом 45 градусів до осі приладу, взаємно перпендикулярно.

На корпусі при налаштуванні наноситься лінія точного напрямку на провід, яка необхідна для роботи поблизу прихованої проводки.

Робота з трасошукачем проста і вимагає лише деяких навичок, які виробляються експериментально. Слід лише зазначити, що напрямок лінії точніше визначати за мінімумом показань приладу, а не за максимумом, тобто визначати перпендикулярне до КЛ напрямок.
Даний прилад був виготовлений у двох екземплярах і з безпрецедентним успіхом використовувався протягом 5 років при узгодженні земляних робіт.
