Простий шукач прихованої проводки

Для виявлення прихованої електропроводки, пошуку обриву дроту в джгуті або кабелі, виявлення перегорілої лампи в електрогірлянді в більшості випадків цілком достатньо простого пристрою, що складається з польового транзистора, головного телефону і одного-трьох елементів живлення (рис.1). Принцип дії пристрою заснований на властивості каналу польового транзистора змінювати своє опір під впливом наведень на вивід затвора. Транзистор VT1-КП103, КП303 з будь-яким буквеним індексом (у останнього вивід корпусу з'єднують з введенням затвора). Телефон BF1 - високоякісний, опором 1600...2200 Ом. Полярність підключення батареї живлення GB1 ролі не грає.

При пошуку прихованої проводки корпусом транзистора водять по стіні і по максимальній гучності звуку частотою 50 Гц (якщо це електропроводка) або радіопередачі (радіотрансляційна мережа) визначають місце прокладки проводів.

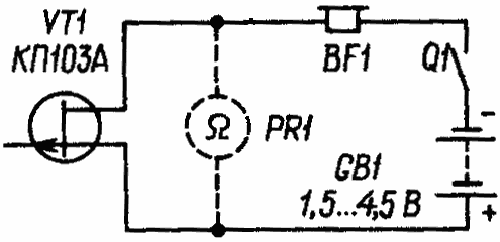

Рис.1 Принципова схема простого шукача

Місце обриву дроту в неекранованому кабелі (наприклад, мережевому шнурі якогось електро- або радіоприладу), перегорілу лампу електрогірлянди виявляють так. Усі дроти, в тому числі і обірваний, заземлюють, інший кінець обірваного дроту з'єднують через резистор опором 1...2 МОм з фазним дротом електромережі і, починаючи з резистора, переміщують транзистор вздовж джгуту (гірлянди) до зникнення звуку - це і є місце обриву дроту або несправна лампа.

Індикатором може служити не тільки головний телефон, але й омметр (зображений штриховими лініями) або авометр, включений у цей режим роботи. Джерело живлення GB1 і телефон BF1 в цьому випадку не потрібні.

Радіо №8, 1991 р., с.85
