Простий індикатор температури

Все почалося з народження брата, багато хто, у кого є дитина, знають, що суміш дитині потрібно давати з температурою 34-38 градусів. Саме тоді і прийшла ідея зібрати термометр, який буде показувати зелений, коли температура в нормі, і червоний, коли температура не в нормі.
Після серфінгу по просторах інтернету була знайдена схема.

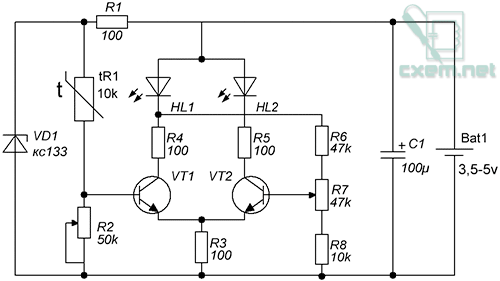

Після її збору з'ясувалося, що вона дуже критична до живлення, і запустити її від батарейки мобільника не вийде, довелося розробляти свою схему.

Багато уважні читачі помітили сильну схожість з мультивібратором, це він і є, тільки видозмінений.

Цепочка R1 VD1 - зібрано стабілізатор опорної напруги, завдяки йому, при розряді батареї прилад не почне брехати. Резистором R2 регулюється температура спрацьовування, а R7 поріг відкриття VT2.

Працює це так:
- температура сильно висока, і опір резистора R2 більше, ніж R1, відповідно, сила струму через R1 більше, і транзистор VT1 відкритий, світлодіод HL1(червоний) світиться, на дільнику, зібраному на резисторах R6, R7, R8, напруга негативна, і транзистор VT2 закритий, HL 2 (зелений) не світиться.
- температура нижче температури спрацьовування, і опір резистора R1 більше, ніж R2, відповідно, сила струму через R2 більше, і транзистор VT1 закритий, світлодіод HL1(червоний) не світиться, оскільки світлодіод HL1 є напівпровідником, то на резисторі R6 дільника присутній +, а на R8 -, оскільки на рухомому R7, який направлений рухом до R6, напруга на рухомому позитивна і транзистор VT2 відкритий, HL2 (зелений) світиться.
Перехід від зеленого до червоного і навпаки відбувається плавно.

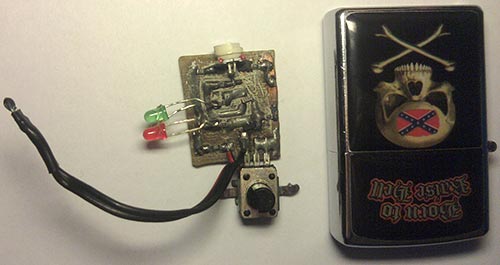

Налаштування: зібране пристрій ховаємо в підставку, на верх яку виводимо терморезистор (на 10к стоїть на материнських платах під процесором), на який кладеться теплопровідна прокладка (можна взяти з старого дисковода)

Т.к. в дні пляшечки є заглиблення, він не буде заважати, якщо все добре підганяти. Коли все зібрано, ставимо пляшечку і опускаємо в неї медичний термометр і наливаємо гарячу воду, коли термометр покаже 34-37 градусів, резистором R2 виставляємо момент увімкнення HL2. Все пристрій живиться від батареї мобільника
