Простий датчик диму

В цивільних будівлях вже давно використовуються датчики диму як зарубіжного, так і вітчизняного виробництва. В останній час, щоб забезпечити своєчасну сигналізацію про початок пожежі, їх стали встановлювати і в житлових будинках. А що робити, якщо такого датчика немає і відсутня можливість його придбати?

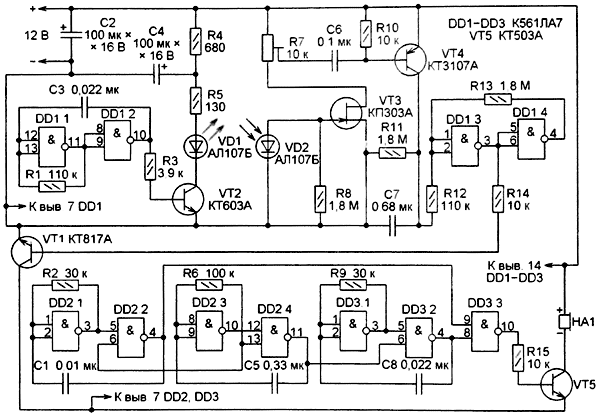

Саморобний датчик диму можна зібрати за схемою, зображеною на малюнку.

Чутливим елементом тут служить оптопара з відкритим каналом, утворена двома ІК світлодіодами VD1 і VD2. Перший з них працює за своїм призначенням, а другий приймає його випромінювання. ІК сигнал діода VD1 модулирований імпульсами частотою 0,5... 1 кГц, що надходять від генератора на елементах DD1.1 і DD1.2 через підсилювач на транзисторі VT2.

При хорошій оптичній зв'язку між діодами VD1 і VD2 на виводах останнього утворюється імпульсна напруга, яку підсилює транзистор VT3, а потім детектує транзистор VT4, напруга на колекторі якого в цьому випадку має високий логічний рівень.

Якщо в результаті наявності в повітрі диму оптична зв'язок між діодами VD1 і VD2 порушена, зменшаться як амплітуда напруги на затворі транзистора VT3, так і постійна напруга на колекторі транзистора VT4. Триггер Шміта на елементах DD1.3 і DD1.4, до виходу одного з елементів якого підключена базова ланка транзистора VT1, стежить за рівнем напруги на колекторі транзистора VT4.

В результаті при відсутності диму транзистор VT1 закритий і мікросхеми DD2 DD3 відключені від джерела живлення. З появою диму цей транзистор відкривається, на вказані мікросхеми надходить живлення, і зібраний на них генератор звукового сигналу починає працювати. До виходу генератора підключений через підсилювач на транзисторі VT5 електромагнітний випромінювач звуку НА1.

Транзистор КП3О3А можна замінити на КП303Е, а КТ3107А - одним з серії КТ361. Будь-який транзистор з числа КТ817А, КТ603А, КТ503А в даному пристрої може бути замінений іншим з того ж списку або транзистором серій КТ815, КТ817.

Конструкція датчика може бути довільною, але діоди VD1, VD2 необхідно розмістити поруч, направивши їх оптичні вікна одне на одного і забезпечивши до них вільний доступ повітря з навколишнього датчика простору.

Налагодження приладу зводиться до установки рухомого контакту підстроювального резистора R7 у таке положення, при якому наявність між діодами VD1 і VD2 диму (наприклад, сигаретного) призводить до подачі звукового сигналу, а після його видалення сигнал припиняється. Добиваючись хорошого результату, можна підбирати і взаємне положення діодів VD1 і VD2. Перевірку і регулювання датчика рекомендується повторити кілька разів.

м. Мірний Архангельської обл., Радіо №08, 2010р.
