Пожежний датчик задимлення

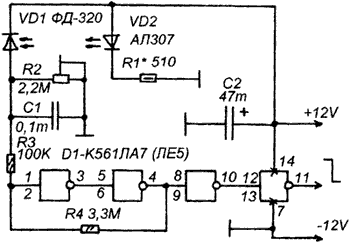

Датчик диму контролює ступінь прозорості повітря в приміщенні, в якому він встановлений, і в разі диму (прозорість повітря знижується) на його виході встановлюється рівень логічного нуля. Принципова схема показана на малюнку.

В основі датчика лежить оптична пара, що складається з світлодіода VD1 і фотодіода VD2. Фотодіод і світлодіод розташовані на відстані близько 50 мм один від одного і направлені так, щоб між ними була оптична зв'язок.

Поки немає диму, оптична зв'язок висока і зворотне опір фотодіода низьке, значно нижче опору резистора R2. Тому в точці з'єднання VD2 і R2 напруга відповідає рівню логічної одиниці. Триггер Шміта на D1 знаходиться в одиничному стані, і на виході датчика буде логічна одиниця.

При виникненні диму прозорість повітря погіршується і оптична зв'язок між VD1 і VD2 ослаблюється. В результаті опір фотодіода VD2 зростає, і в певний момент напруга в точці з'єднання VD2 і R2 стає нижче порогу логічного нуля. Триггер Шміта на D1 приймає нульове положення і на виході датчика встановлюється низький логічний рівень, що слугує сигналом пожежної небезпеки.

Деталі. У схемі використовується фотодіод ФД-320 (від систем дистанційного управління телевізорів типу УСЦТ). Його можна замінити іншим аналогічним, наприклад ФД-611. Світлодіод може бути практично будь-якого видимого спектра випромінювання.
Датчик має корпус у вигляді коробки з прямокутним отвором внизу для проходу диму. Коробка зроблена таким чином (в ній є перегородка на половину висоти коробки), щоб через цей отвір на датчик не міг потрапляти прямий сонячний світло (або світло від освітлювальних приладів).

Налаштування. Підстроювання резистора R2 потрібно досягти, щоб датчик спрацьовував (на його виході встановлювався лог. 0) при поміщенні між VD1 і VD2 аркуша паперу від факсу, як у повній темряві, так і при нормальному денному освітленні. При необхідності, — підібрати номінал R1.
Остаточну настройку потрібно проводити на диму, обов'язково поза приміщенням і дотримуючись всі правила протипожежної безпеки.
У процесі настройки необхідно виключити попадання на датчик прямих сонячних променів (або світла від освітлювальних ламп).
Датчик повинен живитися стабільною напругою.

Радіоконструктор 01-2003
