Індикатор вологості

Дуже проста схема, а пригодитися може: де завгодно. Можна покласти датчик у котячий туалет, і ви завжди будете знати про стан сечового міхура звірка. Правда, є небезпека налякати тварину, тож будьте обережні.

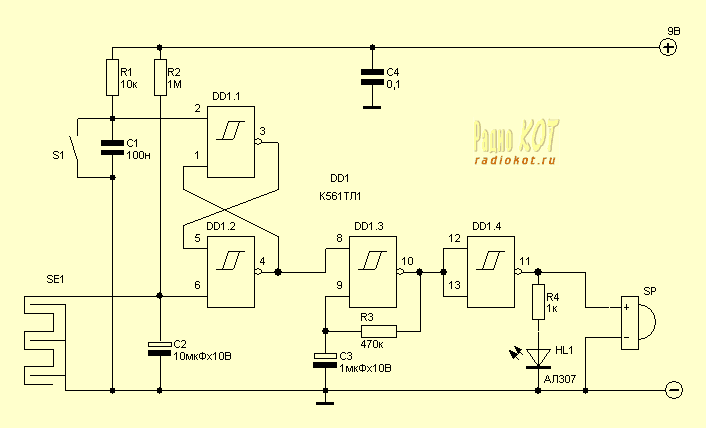

Схема індикатора:

Всього справи в тому, що одна мікросхема. Коли намокає датчик SE1, починає пищати зуммер і загоряється світлодіод. Щоб вимкнути тривогу, треба висушити датчик і натиснути кнопку S1.

У схемі використовується зуммер зі вбудованим генератором. Конструкція датчика може бути будь-якою, наприклад, можна витравити ось такий малюнок на шматку фольгованого склотекстоліту.

У мікросхеми є закордонний аналог - це CD4093.

Джерело: www.radiokot.ru
