Електромагнітний індукційний детектор

Цей детектор простий у виготовленні та експлуатації. Зробити його може навіть новачок-радіолюбитель.
Ось схема передавача:

Деталі:
VT1, VT2 – МП39 – МП42 (з будь-яким буквеним індексом)
R2, R3 – 100 КОМ
R1, R4 – 4,7 КОМ
C1 – 0,01 пФ
C2 – 0,02 пФ
C3 – 0,05 пФ
Живлення – елемент типу C (трохи більше AA)
WA1 – 50 витків ПЕВ – 2 0,12 -  на рамці 10*10*10*10 см (квадрат)
Вимикач – будь-який.

Частота – 1 кГц
Ампитуда сигналу – 0,5 В

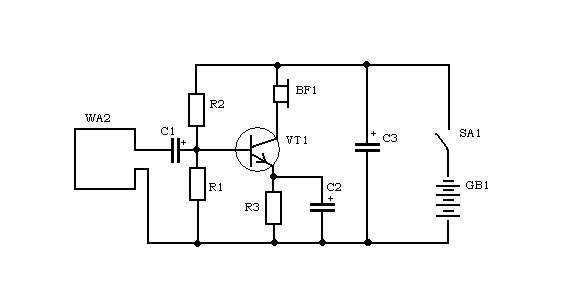

Схема приймача:

Деталі:
WA2 – така ж, як WA1
C1, C2, C3 – 47 мкФ на 16 В
R1 – 3 КОМ
R2 – 10 КОМ
R3 – 300 ОМ
BF1 – навушники на 60 – 100 ОМ
VT1 – КТ315Б
GB1 – три елементи AA, з'єднані послідовно
SA1 – будь-який

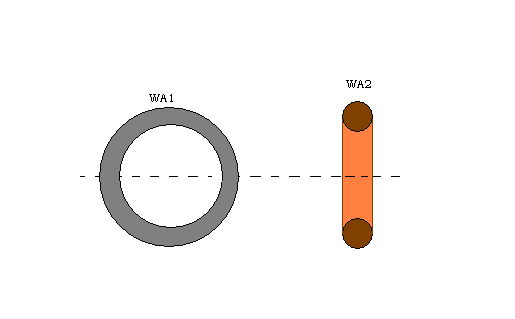

Катушки можна розташувати ось так:

В такому варіанті детектор можна використовувати як металошукач. Якщо потрібно приблизно прослідкувати проводку в стіні, слід антену передавача помістити поруч з знайденим кінцем проводу, а приймальною антеною водити по стіні. В загальному, кількість варіантів використання цього пристрою обмежена лише вашою фантазією.
