Детектор прихованої проводки

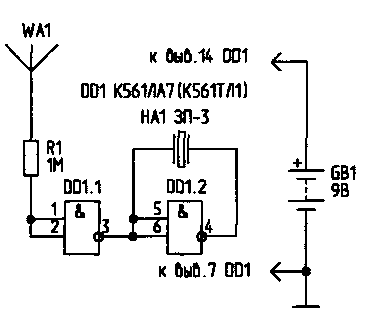

Одним із найпростіших пристроїв є детектор прихованої проводки, представлений на рис. 1. Резистор R1 потрібен для захисту мікросхеми К561ЛА7 від підвищеного напруги статичної електрики, але, як показала практика, його можна і не ставити. Антеною є шматок звичайного мідного проводу будь-якої товщини. Головне, щоб він не прогинався під власною вагою, тобто, був достатньо жорстким. Довжина антени визначає чутливість пристрою. Найбільш оптимальною є величина 5...15 см. При наближенні антени до електропроводки детектор видає характерний тріск.

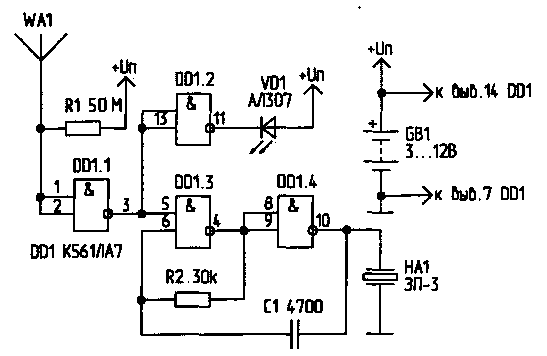

Таким пристроєм дуже зручно визначати місцезнаходження перегорілої лампи в ялинковій гірлянді - біля неї тріск припиняється. П'єзоелемент типу ЗП-3 включений по містковій схемі, що забезпечує підвищену гучність "тріску". На рис.2 зображений більш складний детектор, що має, окрім звукової, ще й світлову індикацію. Опір резистора R1 має бути не менше 50 МОм.

В ланцюзі світлодіода VD1 токообмежувального резистора немає, оскільки мікросхема DD1 (К561ЛА7) з цією функцією добре справляється сама. Якщо вхідні струми елемента D 1.1 дозволяють, то прибравши резистор R1 з схеми, зображеної на рис.2, ми отримаємо пристрій, що реагує на зміну статичного потенціалу в навколишньому просторі. Для цього антену WA1 роблять довжиною 50...100 см, використовуючи будь-який провід. Тепер пристрій буде реагувати на рух людського тіла. Положивши таке пристрій у сумку, отримаємо автономний охоронний пристрій, що видає світлові та звукові сигнали, якщо з сумкою або біля неї відбуваються які-небудь маніпуляції.
