Детектор електромагнітного поля
Пристрій, описуваний у цій статті, є простим детектором електромагнітного поля. Він чутливий до низькочастотного електромагнітного випромінювання і здатний виявити, наприклад, приховану проводку або область випромінювання в просторі, яку охоплює трансформатор. У схемі котушка індуктивності виконує роль датчика, який добре реагує на електромагнітні поля. В якості індикації використовуються звичайні навушники. Коли датчик знаходиться в зоні випромінювання трансформатора, то в навушниках буде чутно гул 50 або 60 Герц.

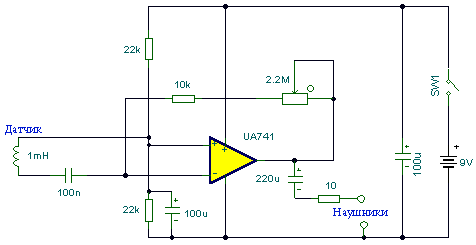

У своєму проекті я використав котушку індуктивності на 1 мілігенрі. Вона міцно закріплена в корпусі від кулькової ручки, з іншого кінця корпусу ручки виходить провід, що з'єднує котушку з операційним підсилювачем. У схемі можна використовувати будь-які операційні підсилювачі, але особливо хорошими будуть ті, у яких низький власний шум, наприклад, LF351. Змінний резистор 2M2 дозволяє регулювати підсилення. Динаміки навушників потрібно з'єднати паралельно. Я використовував навушники зі спротивом 8 Ом, схема повинна однаково працювати і з більш високим спротивом. Датчик (див. нижче) може бути підключений через екранований кабель і роз'єм 3,5 мм стерео.
Чутливість цієї схеми дуже хороша. За допомогою неї можна з високою точністю виявити проводку, що знаходиться на 3-5 см у штукатурці. Тільки спочатку потрібно включити в мережу щось, наприклад, настільну лампу. Гул, що виходить від трансформатора, може бути зафіксований на відстані 20 см. За допомогою цього пристрою можна почути електричне поле, яке оточує динамік або навушник.
