Датчик вологості повітря або ґрунту

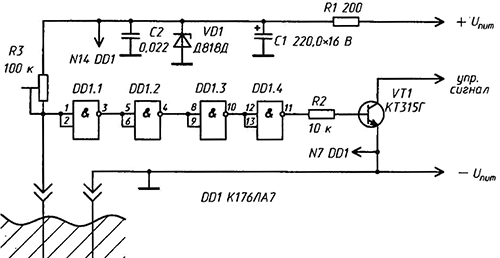

Одним із зимових вечорів гуляв по просторах інтернету в пошуках схеми датчика вологості ґрунту, побачив цю схему і вона мені приглянулась через її простоту.

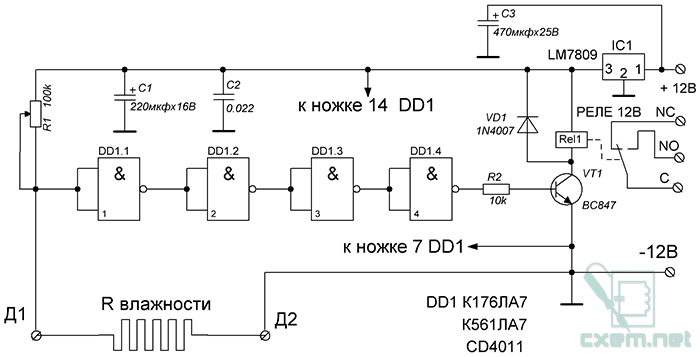

Трохи її переделав і ось що вийшло

Розвів доріжки в "Sprint-Layout", витравив плату, впаяв деталі і підключив живлення. Спробував доторкнутися до контактів Д1 Д2, реле щелкнуло, покрутивши перемінник, впевнився, що чутливість змінюється. Здавалося б, все, і треба заспокоїтися, але я згадав, що колись я розбирав відеомагнітофон і знайшов там два, як я тоді подумав, резистори (я не помилився). Витягнув ці резистори з купи радіодеталей, спробував один з них підключити і подивитися, що вийде. Крутячі переменник, добився, щоб схема реагувала на пару, що виходить з рота. Дихаєш на датчик, і реле спрацьовує, таким чином вийшов датчик вологості повітря.

Схема дуже проста з доступними деталями (крім резистора вологості з відеомагнітофона). Використати пристрій можна для включення вентиляції у ванній кімнаті, відкриття віконця в теплиці або парнику, а якщо замінити резистор на два електроди, то можна автоматично включати полив рослин.

При зборці використовуються такі деталі:

Перемінний резистор 100 кОм тип R3296; Конденсатори 0,022 мкФ кераміка або плівковий, 220 мкФ х 16В електроліт, 470мкФ х 25В електроліт ; Резистор 10 кОм 0,125Вт ; Транзистор КТ315  з будь-яким буквеним індексом  або будь-який його аналог  наприклад BC847; Діод 1N4007 або будь-який інший аналогічний діод; Стабілізатор напруги LM7809 (9B) або будь-який інший аналогічний; Реле LEG-12 або будь-яке інше на 12В з таким же розташуванням виводів; Мікросхема К176ЛА7 або К561ЛА7 або CD4011 або будь-який її аналог, різниця між мікросхемами в напрузі живлення;

При використанні мікросхем К561ЛА7 і CD4011 замість LM7809 потрібно встановити перемичку і реле 12В.

Якщо буде використовуватися мікросхема К176ЛА7, то замість перемички (видно на фото перемичка червоного кольору між електролітами) треба впаяти стабілізатор за схемою, так як живлення цієї мікросхеми максимум 9В. Також потрібно замість реле 12В встановити реле на 9В.

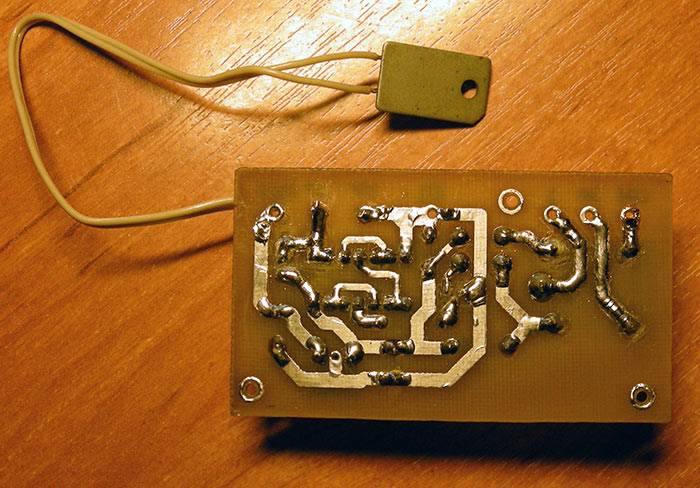

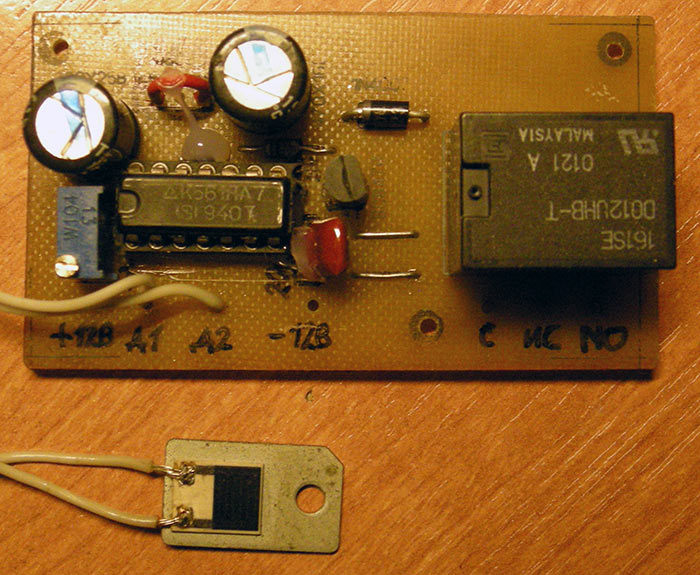

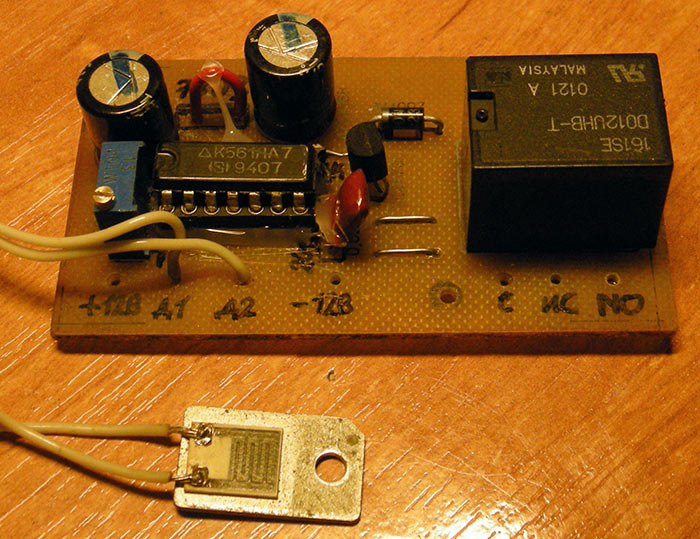

Ось що вийшло у мене

Налаштування схеми проводиться крутінням перемінного резистора R1 100 кОм.
