Датчик рівня "КІПАРИС-ПГ"

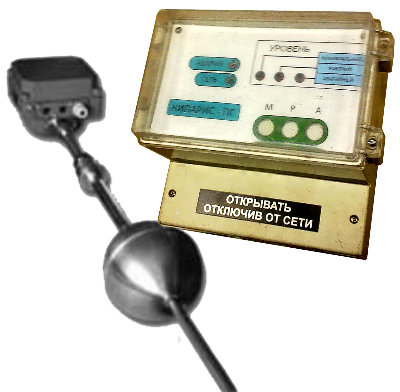

Лень двигатель прогресса! В один из осенних дней, чтобы постоянно не следить за уровнем жидкости в резервуаре и вручную включать и отключать насосы для откачки. Мне пришла идея сделать датчик уровня, что-бы он сам управлял насосами в автоматическом режиме. А я тем временем пил чай сидя в тепле. Я начал делать датчик. Корпус взял от какого-то датчика и внутри него разместил платы управления. Для изготовления сенсора взял три геркона и установил их на разной высоте в трубке поверх, которой двигался поплавок с магнитом. Ну в принципе "костяк" датчика готов и можно приступать к созданию логики его работы.

В резервуаре стояло два насоса разной производительности и они должны включаться в разных случаях. Первый должен включаться при заполнении приямка на половину и отключаться при опустошении. Второй должен включаться при заполнении приямка на 75% объема, а отключаться также как и первый. Согласно этим условиям написал логику работы:

1 при достижении рабочей уставки включается малый насос,

1.1 при достижении минимальной уставки отключается малый насос,

2 при достижении аварийной уставки включается большой насос с одновременным выводом на пульт управления сигнала авария,

2.1 сигнал авария уходит при снижении уровня до рабочей уставки,

2.2 при достижении минимальной уставки отключается большой и малый насос.

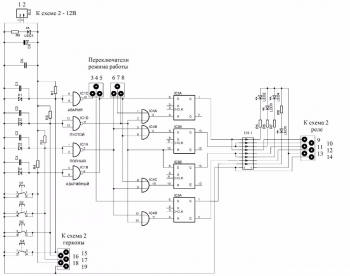

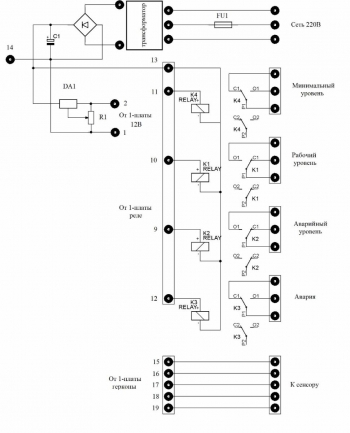

Ниже приведена схема реализующая этот алгоритм работы.

Датчик уровня имеет два режима работы:

1 - режим работы. Уставки рабочий и аварийный уровень отключается вместе, при достижении минимального уровня (замкнуть выводы 7, 8),

2 - режим работы. Уставка аварийный уровень отключается, при достижении рабочего уровня (замкнуть выводы 6, 7).

Датчик уровня имеет две модификации:

1 - модификация. Сигнал авария формируется при достижении аварийной уставки (замкнуть выводы 4, 5),

2 - модификация. Сигнал авария формируется при достижении дополнительной уставки авария (замкнуть выводы 3, 4).

Всю дополнительную информацию можно посмотреть в руководстве по эксплуатации, а также скачать в архиве приведенном ниже.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание
Схема - 1
IC1 Вентиль
CD4011A
1
IC2, IC3 Триггер
CD4013B
2
IC4 Вентиль
CD4071B
1
DA1 МС UNL2003L 1
D1-D4 Стабилитрон
1N4742A
4
С1-С4 Конденсатор 0.1 мкФ 4 Паралельно С2 ставится дополнительный конденсатор С7
С6 Конденсатор 0.1 мкФ 1
С7 Электролитический конденсатор 10 мкФ 25В 1
С8 Электролитический конденсатор 470 мкФ 35В 1
R1-R4 Резистор
4.7 кОм
4 0.125Вт
R5-R8 Резистор
4.3 кОм
4 0.125Вт
R9 Резистор
2.2 кОм
1 0.125Вт
LED1 Светодиод АЛ336В 1
LED2-LED5 Светодиод АЛ336А 4
Схема - 2
DA1 Линейный регулятор
LM317
1
D1-D4 Выпрямительный диод
1N4001
4
С1 Электролитический конденсатор 470 мкФ 50В 1
R1 Подстроечный резистор 10 кОм 1
K1-K4 Реле SMI-S-212L 4 24В
T1 Трансформатор 220В/20В 1
FU1 Предохранитель 250В - 2.5А 1
