Злий шокер

Представляю трохи перероблений "злий шокер". Схема була перероблена з метою скорочення радіодеталей. В результаті вийшов досить потужний шокер, не те, що продають у магазинах, а те, що допоможе в реальному бою. Особливість даної схеми є так званий "бойовий конденсатор". Під час розрядів через дугу тече ємність цього конденсатора, в результаті отримуються дуже "злі"  розряди червоно-оранжевого кольору, які без проблем підпалять навіть сигарету.

Розряди шокера

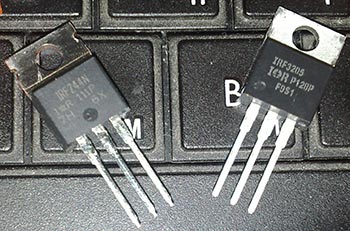

Основна частина - перетворювач напруги. У даній схемі використано блокінг-генератор на потужному польовому транзисторі. Базовий резистор підбирається з потужністю 1 ватт 100 Ом, хоча можна відхилитися в ту чи іншу сторону до 20 %.

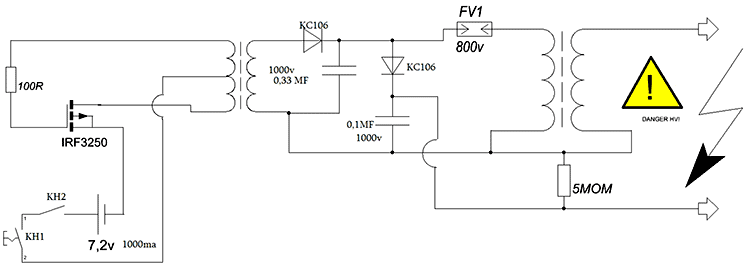

Схема злого шокера

Злий шокер

Трансформатор перетворювача: був використаний Ш-образний трансформатор від комп'ютерного блоку живлення. Заздалегідь потрібно зняти всі заводські обмотки і замість них намотати нові. Трансформатор має всього дві обмотки. Первинна обмотка намотана проводом 0,7 мм і містить 10 витків з відводом від середини. Поверх ставимо 5 шарів ізоляції звичайним скотчем, далі намотуємо вторинку.

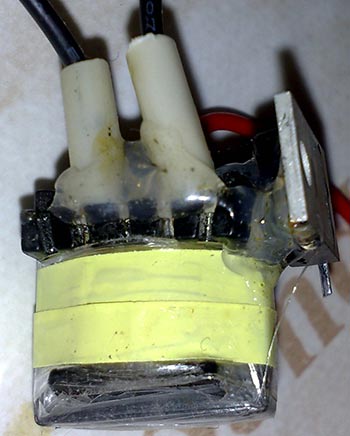

Трансформатор перетворювача

Вторинна або підвищувальна обмотка містить 800 витків проводу з діаметром 0,08 мм. Обмотка намотується рядами, інакше відразу проб'є! Кожен ряд містить 80 витків, потім ряд ізолюється двома шарами прозорого скотча і намотується другий ряд. УВАГА!!! не допускайте обривів! оскільки в цьому випадку вам доведеться все перемотати. Після виготовлення трансформатора його потрібно перевірити.  Для цього збираємо схему без високовольтної частини. На виході трансформатора повинна утворитися "жгуча дуга", яка дотягується до 1,5 см.

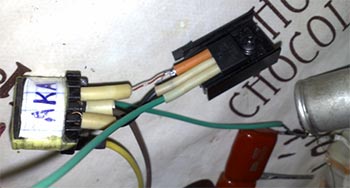

Трансформатор

Після перевірки трансформатора потрібно перейти до виготовлення високовольтної котушки.

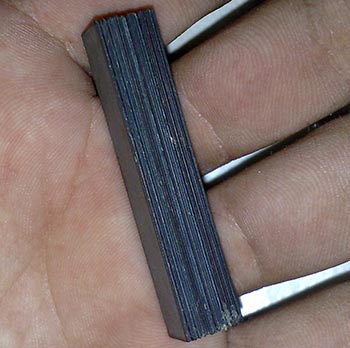

Сердечник для котушки не критичний, можна використовувати набрані в пакет трансформаторні пластинки, феритові стержні будь-якої проникаючості і навіть залізні стержні (останнє використовувати тільки в крайньому випадку).

Сердечник для котушки

Стержень ізолюється з усіх сторін. Ізоляцію можна робити скотчем або ж ізоляційною стрічкою.

Сердечник для котушки

Далі нам потрібен багатожильний ізольований провід довжиною 40 см (діаметр 0,6 мм), яким ми будемо мотати первинну обмотку котушки. Первинна обмотка містить 12 витків. Поверх ставимо ізоляцію в кілька шарів широкого скотчу. Далі, починаємо мотати вторинну обмотку. Для вторинки можна використовувати провід з діаметром 0.1 – 0.4 мм. Мотаємо обмотку за тим же принципом, який був використаний під час намотки трансформатора перетворювача. Міжшарову ізоляцію ставимо широким скотчем.

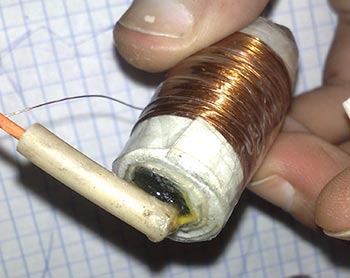

Сердечник для котушки

Готова котушка в заливці не потребує, але якщо є зайва смола, то заливка тільки обнадіює роботу котушки, хоча і без неї не проб'є.

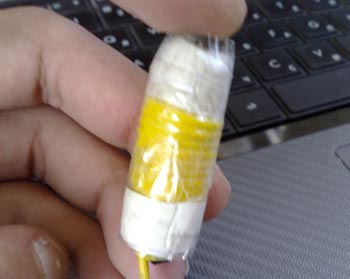

Готова котушка

Конденсатори з напругою 1000 вольт, ємність від 0,1 до 0,47 мікрофарада. Чим більша ємність, тим потужніший виходить шокер, але взамін різко знижується частота розрядів. Розрядник ЕПОКС з пробоєм 900 - 1000 вольт, можна також застосовувати геркон або саморобний розрядник, який робиться з згорілого запобіжника.

Діоди бажано використовувати серії КЦ 106 з напругою 5 кВ, але можливо використовувати будь-які імпульсні діоди на 1000 вольт, але тоді замість одного діода потрібно ставити 5 діодів підключених паралельно.

Діоди

Живленням слугують два акумулятори від мобільного телефону з ємністю 1200 мА кожен. Також можливе використання нікелевих батарейок з ємністю від 1000 мА.

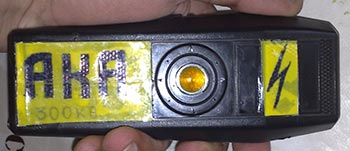

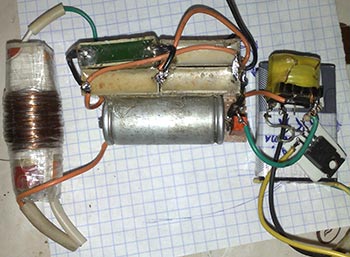

Шокер

Споживання току в піках досягає до 6 - 7 ампер, і можливий перегрів акумуляторів, тому не бажано включати шокер більш ніж на 4-х секунд. Польовий транзистор потрібно закріпити на невеликому теплоотводі.

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
MOSFET-транзистор
IRF3205
1
Діод
КЦ106Г
2
Конденсатор 0.33 мкФ 1000 В 1
Конденсатор 0.1 мкФ 1000 В 1
Резистор
100 Ом
1
Резистор
5 МОм
1
FV1 Розрядник 800 В 1
Трансформатор 2
КН1 Кнопка 1
КН2 Вимикач 1
Акумулятор 7.2 В 1000 мАч 1
