Шокер з регульованою вихідною напругою

Представлений прототип шокера в корпусі з під телефонної трубки.

При намотці Т1 необхідно взяти строчник з будь-якого телевізора. Не половину трансформатора, а цілий!

I обмотку мотати проводом 0.4мм (я взяв жилу від UTPхи) 10 витків
II обмотка (вона ж HV) мотати проводом 0.2-0.3мм 1000 витків

ВАЖЛИВО! Щоб уникнути пробою обмоток трансформатора II обмотку мотати поверх I через ізоляцію (лакоткань, стрічка фум)! МОТАТИ НЕОБХІДНО ВІТОК К ВІТОК 200-300 ВІТКІВ НА ШАР. Між шарами прокладати фум.

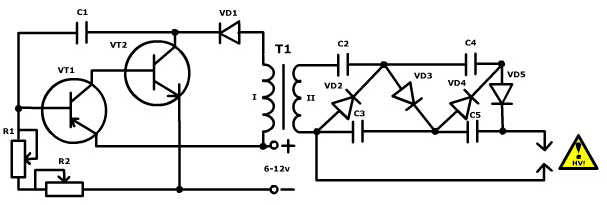

VD1 - Служить для стабілізації дуги і захисту транзистора від пробою зворотним напругою з множника (можна і без нього, але при цьому дуга буде битися хаотично і дуже швидко сядє транзистор).
R1 - Власне є регулятором.
R2 - Підстроювальний резистор для коригування максимального напруги на виході.

VT1 і VT2 - Необхідно встановити на радіатор (Колектори транзисторів не повинні замикатися!).

Для отримання максимального прострілу дуги необхідно множник залити парафіном.

Шокер не буде працювати від батарейок типу крона! Для живлення я брав 2 послідовно з'єднані акумулятори від китайського телефону 3.7v 1.6A. (максимальний простріл дуги склав ~4.5см).

При повністю заряджених акумуляторах балувався ним тиждень :) Частота прострілу дуги залежить від відстані між електродами.
Якщо використовувати акумулятори від мобільних телефонів - то необхідно шокер підключати безпосередньо до акумулятора, в обхід мікросхеми стабілізації напруги і струму заряду (якщо така є), інакше вона згорить.

При повній потужності 12V навантаження складає ~2.5 - 3А (підключав до акумулятора від UPS 12v 7Ah).

Генератор стабільно працює як на великих навантаженнях, так і на малих, тому розрядник послідовно виходу не потрібен.
