Шокер підвищеної потужності на ВВ котушці
Було вирішено зібрати ще один потужний електрошокер для активної оборони. На цей раз основою схеми є знаменитий таймер серії 555. Напевно, одразу перейдемо до схеми.

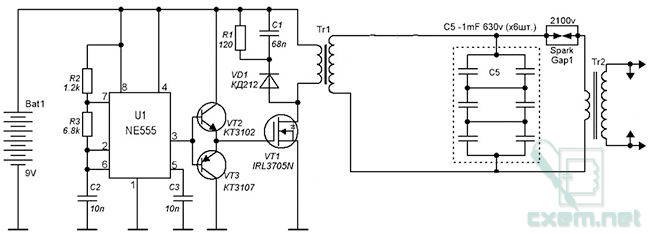

Основою схеми цього електрошокера - генератор імпульсів на 555 таймері, сигнал попередньо підсилюється каскадом на комплементарній парі транзисторів серії КТ3107 і КТ3102. Це підсилення потрібно для того, щоб напруга сигналу вистачило на спрацьовування потужного польового транзистора. Діод КД212 можна замінити на будь-який швидкодіючий або ультрашвидкий діод. Резистор 120 Ом підбирати з потужністю не менше 1 ватт.

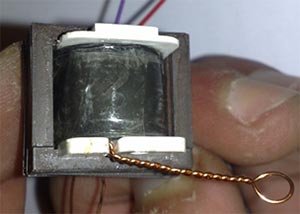

Трансформатор перетворювача. Намотаний на Ш - образному ферриті від БП. Первинна обмотка намотана проводом 0.7 – 0.8 мм і містить всього 5 витків.
Далі, потрібно ізолювати обмотку 5 - ю шарами скотча і починаємо намотку вторинної обмотки. Для вторинної можна використовувати провід з діаметром 0.07 – 0.1 мм. Вторинна обмотка містить всього 450 витків.
Через кожні 70 - 80 витків потрібно ізолювати витки кількома шарами скотча. Головна особливість цієї схеми - мале число витків у вторинній обмотці трансформатора перетворювача. Завдяки високочастотному перетворювачу, 1 виток вторинної обмотки трансформатора дає 4 вольта напруги!

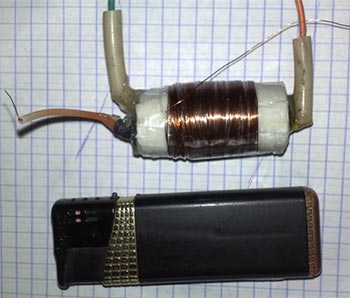

Високовольтна котушка. Для котушки був використаний феритовий магнітопровід з антени радіоприймача (проникність не має значення).

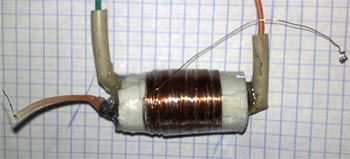

Стержень заздалегідь ізолюємо ізоляційною стрічкою з усіх сторін і намотуємо первинну обмотку, яка містить 9 витків проводу з діаметром 0.7 – 0.9 мм. Для первички бажано використовувати многожильний провід з гумовою ізоляцією.
Після намотки, обмотку ізолюємо конденсаторною папером або ж широким скотчем, потім починаємо намотувати вторинну обмотку. Вона містить 500 - 600 витків, провід можна використовувати від 0.1 до 0.5 мм (оптимально 0.3).
ВАЖЛИВО!
1) Через кожні 100 витків потрібно ставити ізоляцію, інакше котушка пробиває після кількох секунд роботи, а іноді і відразу.
2) Витки не потрібно забивати до країв! Залишайте зазор мінімум 0.5 - 1 см.
Діод у високовольтній частині використаний типу КЦ 106, або будь-які інші діоди (або збірка діодів) з напругою вище 3 кВ.

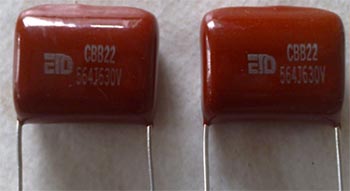

Використана збірка високовольтних конденсаторів, які накопичують досить великий струм, і через іскровий розрядник їх потенціал подається на первинну обмотку котушки. При хорошій ВВ котушці, можна отримувати потужні розряди з довжиною до 5 см і з частотою 300 - 350 герц.
Живити такого звіра можна від крони типу енерджайзер, інші не підходять. Дуже зручно використовувати нікелеві або літій-іонні акумулятори. Струм споживання становить до 4-х ампер.
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
U1 | Програмований таймер і осцилятор |
NE555
|
1 | |
VT1 | MOSFET-транзистор |
IRL3705N
|
1 | |
VT2 | Біполярний транзистор |
КТ3102
|
1 | |
VT3 | Біполярний транзистор |
КТ3107А
|
1 | |
VD1 | Діод |
КД212А
|
1 | |
С1 | Конденсатор | 0.068 мкФ | 1 | |
С2, С3 | Конденсатор | 0.01 мкФ | 2 | |
С5 | Конденсатор | 1 мкФ 630 В | 6 | |
R1 | Резистор |
120 Ом
|
1 | |
R2 | Резистор |
1.2 кОм
|
1 | |
R3 | Резистор |
6.8 кОм
|
1 | |
Tr1, Tr2 | Трансформатор | 2 | ||
Spark Gap1 | Розрядник | 2100 Вольт | 1 | |
Bat1 | Батарея живлення | 9 В | 1 |
