Потужний електрошокер

Вашій увазі представлена схема потужного електрошокера. Схема починає працювати і від зниженого джерела живлення з напругою 3.7 Вольт (наприклад, від акумулятора мобільного телефону). Граничне напруження живлення 16 Вольт, оптимальне - 7.2 В.

Трансформатор перетворювача намотаний на Ш-образному сердечнику від блоку живлення. Первинна обмотка з відводом від середини, містить 12 витків проводу з діаметром 0.7 мм, вторинна обмотка містить рівно 600 витків проводу з діаметром 0.1 мм. Через кожні 70 витків вторинну обмотку потрібно ізолювати, щоб уникнути пробою, ізоляцію ставимо прозорим скотчем. Готовий трансформатор перетворювача в заливці не потребує.

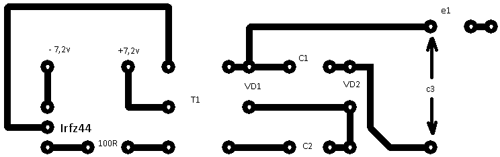

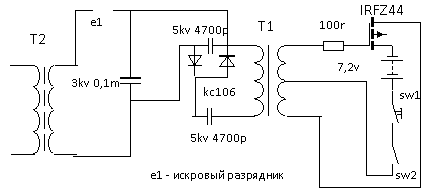

Основна схема - блокінг-генератор (як і в попередній статті), транзистор замінений на IRFZ44 (можна використовувати IRL3705, IRF3205 або аналогічні польові транзистори зворотної провідності). Резистор на 100 Ом з потужністю 0.5 - 1 Ватт. У множнику напруги використані високовольтні діоди типу КЦ106, конденсатори з напругою 3 - 5 кіловольт 4700 пікофарад (ємність конденсаторів може відхилятися в ту чи іншу сторону на 1000 пікофарад). Накопичувальний конденсатор з напругою 3 кіловольт, ємність від 0.1 до 0.5 мікрофарад (у мене 0.1).

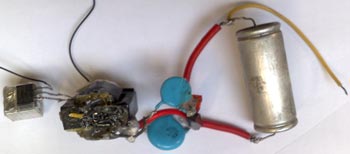

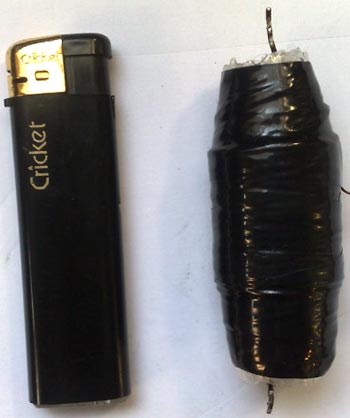

Високовольтна котушка намотана за спеціальною технологією, яка дозволяє обійтися без заливки трансформатора. На стержень від радіоприймача з довжиною 5 см ставимо кілька шарів ізоляції за допомогою звичайної ізоляційної стрічки і на ньому намотуємо 10 - 12 витків проводу з діаметром 1 мм, провід намотуємо рівно, виток до витка. Потім первинну обмотку ізолюємо 5-ю шарами ізоляційної стрічки і після цього ізолюємо 4-ма шарами широкого прозорого скотчу.

Вторинна обмотка містить 250 витків проводу з діаметром 0.5 - 0.7, через кожні 50 витків ізолюємо 5-ю шарами скотчу. Схема електрошокера дозволяє на первинну обмотку котушки подати високу напругу, і за рахунок цього вдалося скоротити кількість витків у вторинній обмотці до 4 - х раз. Іскровий розрядник можна застосувати заводський на 2.5 кіловольт, його можна купити в магазині радіодеталей або ж виготовити самому.
