Каракурт електрошокер

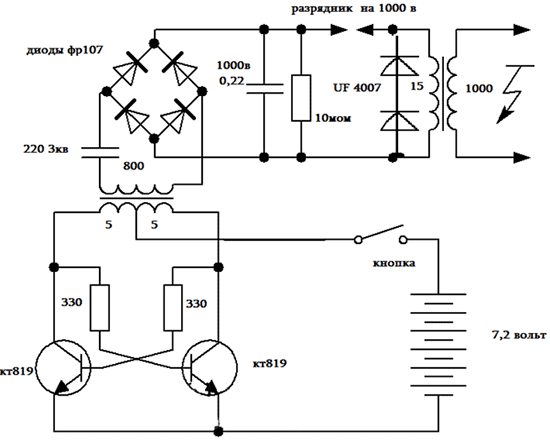

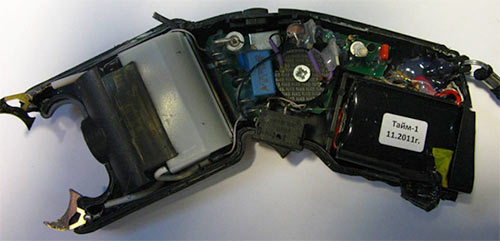

Схема, яка представлена нижче, скопійована з моделі каракурта, виробництва компанії март. Вона нагадує схему злого шокера, лише польові транзистори замінені на біполярні.
Сразу про схему. Перетворювач напруги зібраний за схемою мультивібратора. Біполярні транзистори використані з серії КТ819, можна замінити на КТ818, у такому випадку доведеться змінити полярність живлення.

Трансформатор у первинній обмотці містить 10 витків з відводом від середини, намотаний двома паралельними жилами проводу з діаметром 0,5 мм кожна. Вторинна обмотка містить від 800 до 1100 витків проводу з діаметром 0,08мм, через кожні 100 витків потрібно ставити ізоляцію, наприклад, заздалегідь нарізаними по ширині каркаса обкладками від зошитів або скотчем. В якості трансформатора підходить Ш-образний феритовий трансформатор від ламп денного світла.

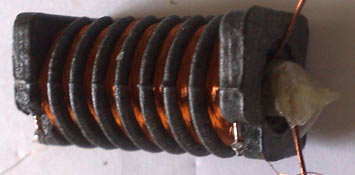

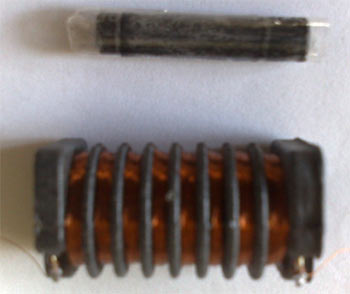

В якості високовольтної котушки використана секційна котушка від китайської запальнички для газу, вторинна обмотка заводська, первинна намотана більш товстим проводом (0,7мм) і містить 12 - 15 витків.

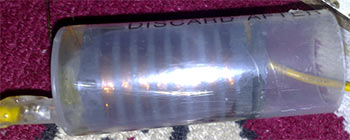

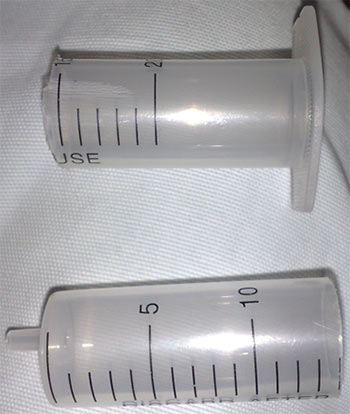

Пізніше був куплений шприц 20 мг, в який поміщена високовольтна котушка і залита епоксидною смолою. Така котушка виходить дуже надійною, розряди досягають до 4 мм.

Конденсатор 220 пФ на 3 кВ призначений для захисту схеми і стрибків напруги, його можна і виключити, досвід показує, що без нього працює краще, але одночасно це додаткова захист.

Розрядник у схемі застосований типу ЕПОКС з напругою пробою 1000 вольт. Резистор 10 М призначений для швидкої розрядки конденсатора після вимкнення пристрою.

Живленням служить акумулятор з напругою від 7.2 до 9.6 вольт (в стандартному варіанті 9.6 вольт)
У діодному мосту слід застосовувати лише імпульсні діоди на 1000 Вольт, потрібно в якості одного діода використовувати два, з'єднаних послідовно, щоб міст мав запас напруги.

У такої схеми досить висока частота, але потужність строго за законом - 3 ватти, при використанні польових транзисторів до 5 ватт. Такий шокер призначений для відлякування, але в реальному бою може і не допомогти, але зате злих собак відлякує на ура!
