Електрошокер потужністю 30 Вт

Зібрати саморобний електрошокер з нуля хоче, мабуть, кожен радіолюбитель. Схемотехніка подібних пристроїв досить різноманітна. Як правило, в мережі зустрічається багато електрошокерів, зібраних на базі блокінг-генераторів. Такі схеми підкуповують крайнім простотою, проте за нею криється складність у налаштуванні, а також багато нюансів по використанню. У даній статті буде розглянуто електрошокер, зібраний на популярній мікросхемі IR2153. Він значно простіший по налаштуванню, ніж шокер на базі блокінг-генератора.

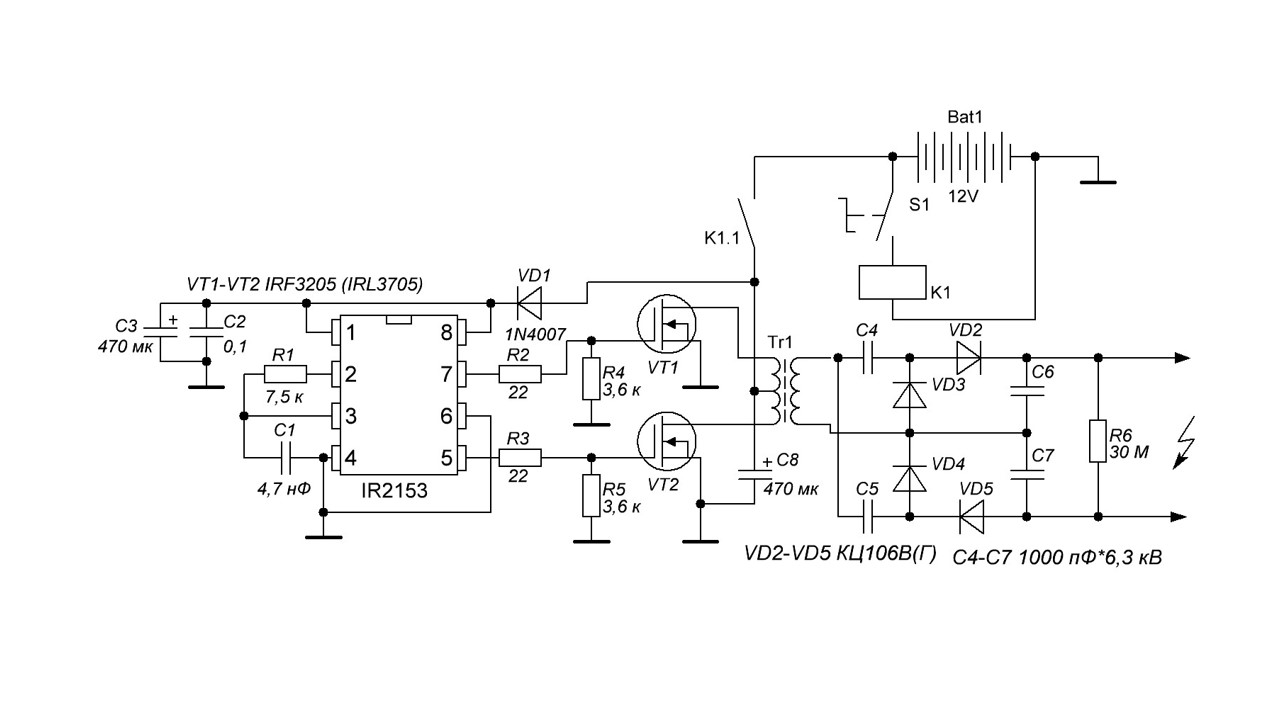

Схема електрошокера являє собою імпульсний перетворювач напруги з фіксованою частотою.

Частоту генератора визначає ланцюг R1C1. Для її розрахунку існують спеціалізовані калькулятори. Не рекомендується піднімати частоту генератора вище 20 кГц при використанні в множнику діодів КЦ106. Це пов'язано з тим, що гранична частота роботи цих діодів складає 20 кГц. Подальше збільшення частоти може вивести їх з ладу. В якості вихідних транзисторів чудово підходять транзистори IRF3205 і IRL3705. Вони встановлюються на невеликий теплоотвід.

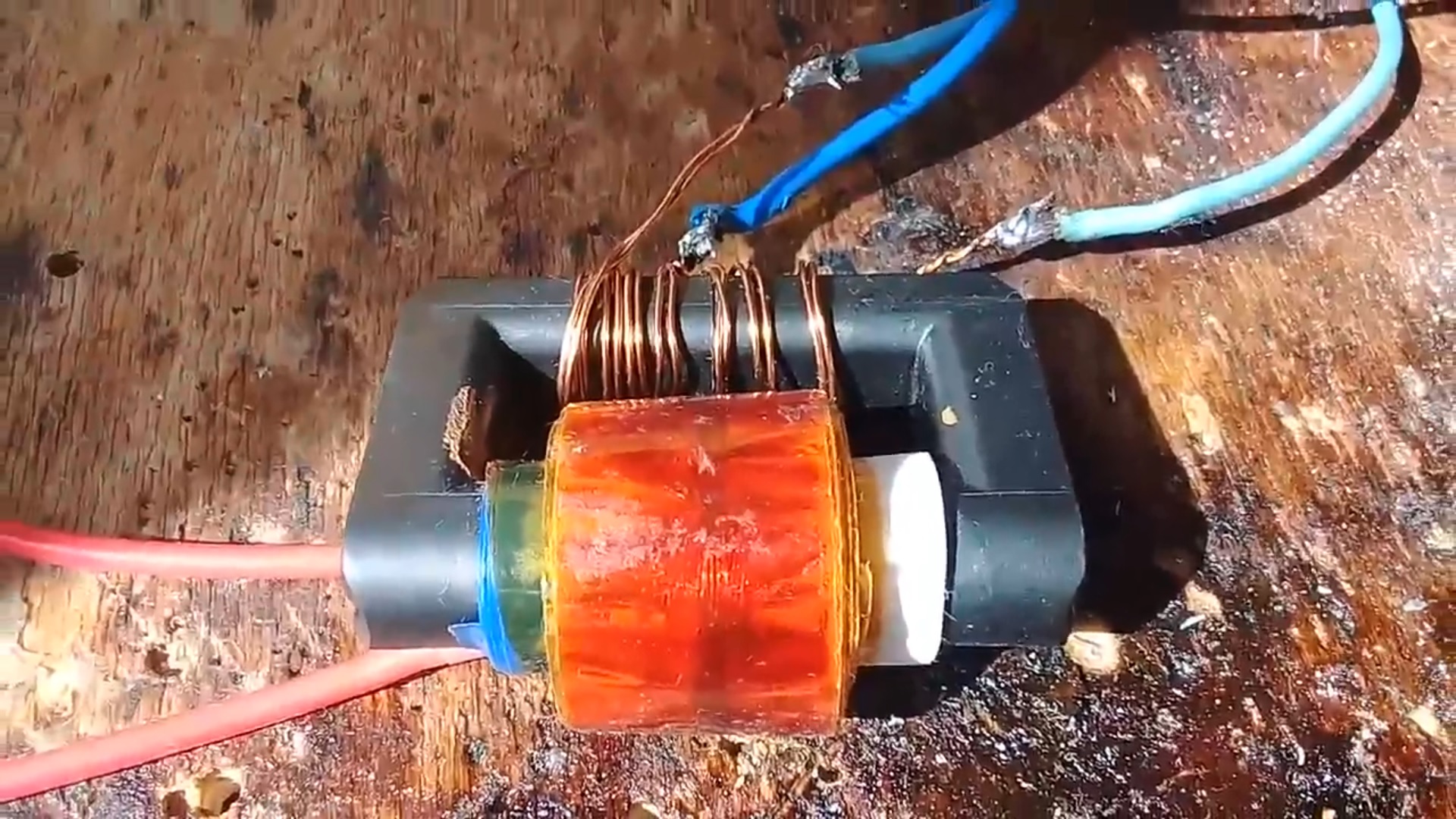

Трансформатор намотується на сердечнику від ТДКС. Такий сердечник не повинен мати зазору, оскільки наша схема двотактна. Зовнішній вигляд трансформатора представлений нижче.

Підвищуюча обмотка містить 800 витків проводом 0.07 мм. Через кожні 80 витків ставиться ізоляція з 5 шарів термостійкого скотчу. Обмотка намотується на паперовому каркасі, який можна вільно переміщати по сердечнику.

Первинна обмотка потребує підбору. Необхідно намотати обмотку, що містить 8+8 витків проводом 1.2 мм. Потрібно відмотувати витки до тих пір, поки радіатор з транзисторами не стане теплим після 2-3 секунд роботи, а дуга при цьому стане довгою і жирною. При необхідності можна збільшити товщину проводу первинної обмотки. Це підвищить вихідну потужність шокера. У моєму випадку ця обмотка містить 3+3 витка проводом 2х0.6 мм.

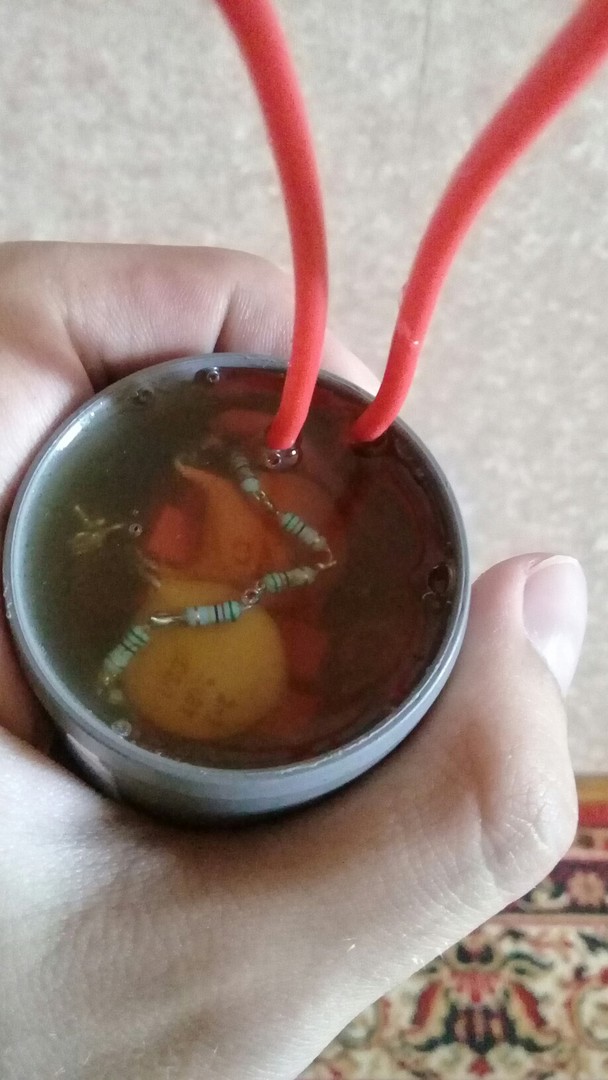

Слід приділити особливу увагу виготовленню множника. Номінал конденсаторів у множнику не критичний. Можна ставити від 1000 до 2200 пФ на напругу не менше 5 кВ. Діоди КЦ106В або КЦ106Г. Категорично небажано використання китайських високовольтних діодів. Множник в обов'язковому порядку потрібно залити епоксидною смолою. Це необхідно для того, щоб його не пробило, що утворюється дугою.

Живити електрошокер необхідно від літій-іонних акумуляторів. Споживаний струм у моєму випадку складає 5 А. Акумулятори використовуються разом з платою балансування та захисту на 40 А. Використання конденсаторів C3 і C8 з низьким внутрішнім опором в ланцюзі живлення обов'язкове.

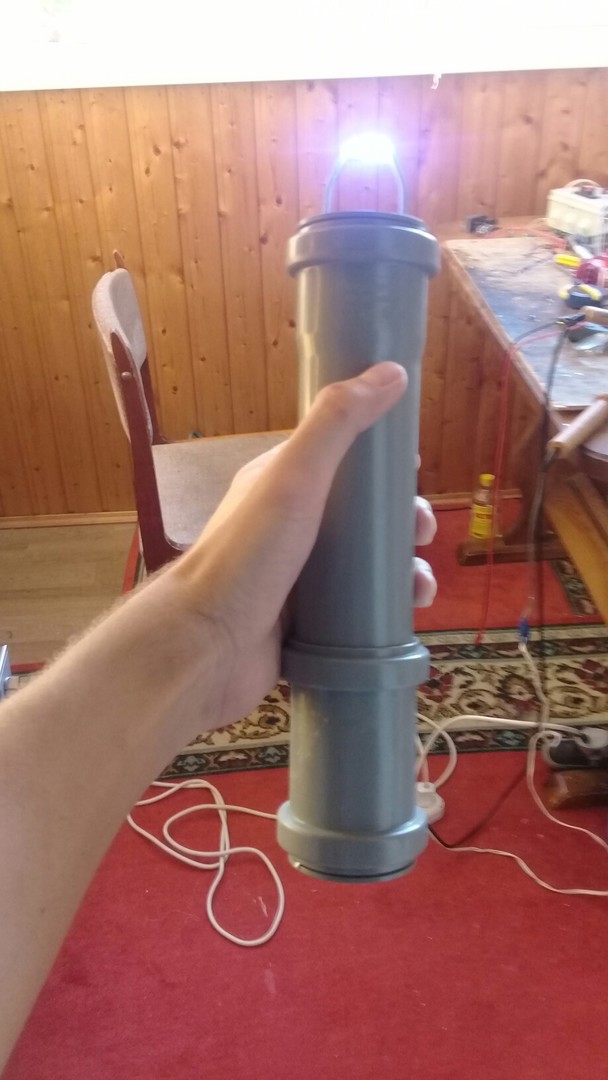

Конструктивно електрошокер виконаний у корпусі з-під пластикової труби. З передньої сторони в заглушку вмонтований множник, а ззаду заглушка входить через муфту.

Пуск електрошокера організований через реле. Це дає можливість використання малогабаритної кнопки пуску.

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
R1 Резистор
7.5 кОм
1
R2 Резистор
22 Ом
1
R3 Резистор
22 Ом
1
R4 Резистор
3.6 кОм
1
R5 Резистор
3.6 кОм
1
C1 Конденсатор 4.7 нФ 1
C2 Конденсатор 0.1 мк 1
C3 Конденсатор 470 мк*16 В 1
С4-С7 Конденсатор 1000 пФ*6.3 кВ 1
C8 Конденсатор 470 мк*16 В 1
VD1 Випрямний діод
1N4007
1
VD2-VD5 Діод
КЦ106Г
1
VT1 MOSFET-транзистор
IRF3205
1
VT2 MOSFET-транзистор
IRF3205
1
Драйвер живлення та MOSFET
IR2153
1
K1 Реле 12 В / 10 A 1
