Електрошокер на 15 ватт

Цей електрошокер призначений для активної оборони і є зброєю самозахисту, його використання цілком законне, оскільки не завдає серйозної шкоди здоров'ю. Деталі конструкції доступні всім. Потужність цього шокера значною мірою залежить від джерела живлення, а джерелом живлення служать два літій-іонні акумулятори від мобільних телефонів, ємність кожного акумулятора 850мА. Корпусом пристрою служать пластикові пластинки товщиною 2мм, які між собою склеєні силіконом, крім цього можна використовувати будь-який зручний корпус, який є у вас під рукою. Штирями шокера (розрядниками) можуть служити звичайні цвяхи або вилка. Щоб уникнути самовключення, застосовують два вимикача - кнопка без фіксації та вимикач з фіксацією.

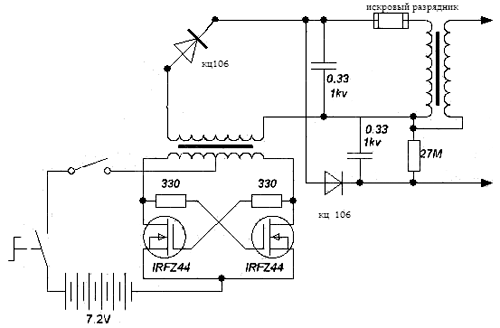

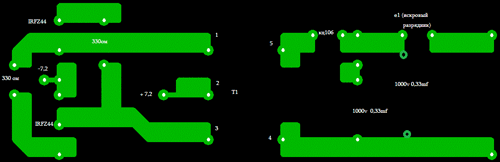

Схема шокера влаштована таким чином, що витискає з джерела живлення максимальну потужність. Основа перетворювача - мультивібратор на двох потужних польових транзисторах серії IRF3205/IRFZ44. Резистори з номіналом 330 Ом бажано на 1 ват. Таким чином, вся навантаження лягає на джерело живлення, струм КЗ таких акумуляторів 2 ампера.

Трансформатор намотаний на Ш-образному сердечку, можна використовувати феритові чашки. Первинна обмотка намотана проводом з діаметром 0.8мм і містить 10 витків з відводом від середини. На первинну обмотку укладаємо 3 шари ізоляції конденсаторною папером, потім мотаємо вторинну обмотку. Вторинка містить 500 витків проводу з діаметром 0.08 – 0.1мм, через кожні 100 витків обмотку ізолюємо конденсаторною папером. Готовий трансформатор за бажанням можна залити епоксидною смолою. Діоди у високовольтній частині дуже радимо застосувати КЦ106, можна використовувати ланцюжок з 3-х послідовно з'єднаних діодів типу FR107, 3 діода будуть працювати як один. Конденсатори з напругою 1000 вольт, ємність 0.1 – 0.47 мікрофара, велика ємність знижує частоту розрядів, але потужність шокера зростає.

Високовольтна котушка - мотаємо на феритовому стержні від радіоприймача, довжина 4 - 5 см. Первинна обмотка містить 16 витків, діаметр проводу намотки 0.7 – 1.2 мм. Намотку намагайтеся робити рівно, виток до витка. Потім, первинну обмотку ізолюємо 5 - 7 шарами широким прозорим скотчем. Вторинну обмотку мотають в тому ж напрямку, що і первинну. Вона містить 700 витків проводу з діаметром 0.1 мм. Через кожні 70 - 100 витків обмотку ізолюють скотчем або конденсаторною папером, в кінці заливають епоксидною смолою! Трансформатор без заливки довго не протримається. Іскровий розрядник можна знайти на радіоринку, підберіть з напругою пробою 800 вольт.
