Електрошокер 500000В

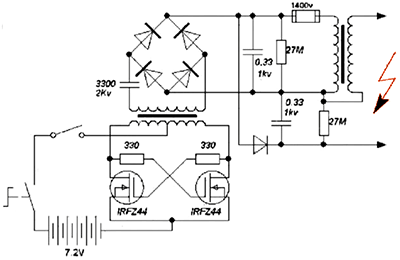

Нижче представлена схема потужного шокера. Схема перетворювача досить проста, тому в обговоренні не потребує, так само можна взяти будь-яку іншу схему. Я вирішив піти найпростішим шляхом і використав мультивібратор, 2 транзистора, 2 резистора. Надійно і просто:

А ось ВВ частина шокера заслуговує уваги.

Діоди краще всього взяти R3000F. Конденсатори саме EPCOS 0.33мкФ 1000В або фірми RIFA. Обов'язково газовий розрядник тієї ж фірми EPCOS 1400В саморобні або інших фірм тут не підійдуть. Резистори від 15 до 27 МОм.

Тепер переходимо до трансформатора перетворювача. Вторинна обмотка намотана на секційному каркасі, завдяки йому без зайвих проблем можна досягти потрібної потужності. Для його виготовлення в домашніх умовах потрібно взяти товстостінну трубку з поліпропілену.

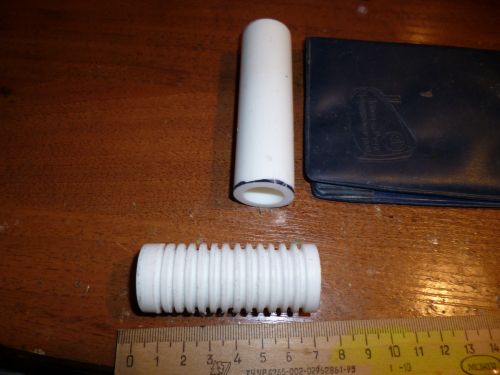

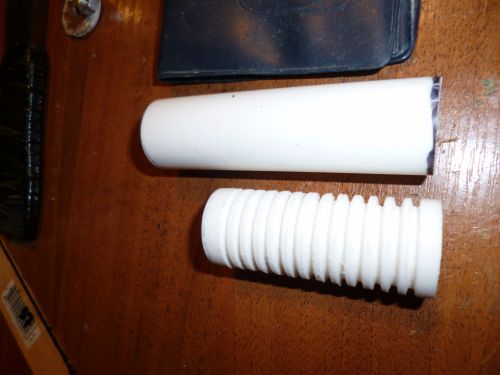

Далі беремо болт, намотуємо на нього скотч і насаджуємо трубку. Потім все це вставляємо в дрель і, взявши, наприклад, шматок полотна по металу, починаємо вирізати секції.

Також потрібен феритовий стержень 10 на 70мм. Його вирізаємо обов'язково з фериту 3000НМ.

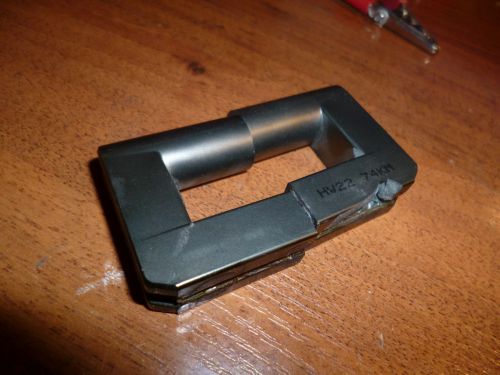

Взяти його можна, розібравши трансформатор рядкової розгортки.

Сам стержень ізолюємо і намотуємо 20 витків проводом 0.7-0.9мм. На сам каркас намотуємо емальпровод 0.2мм.

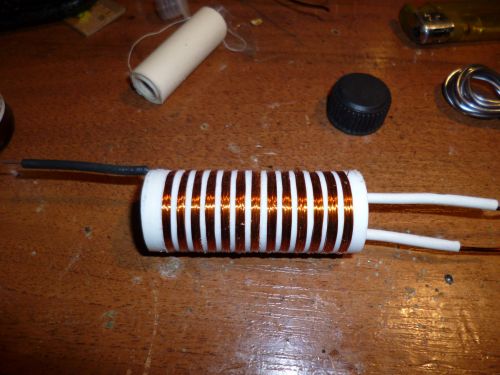

Має вийти щось подібне.

В кожну секцію укладаємо приблизно 130 витків. Сам трансформатор обов'язково заливаємо епоксидною смолою під вакуумом. Для створення вакууму в домашніх умовах підійде, наприклад, набір для вакуумного консервування ВАКС.

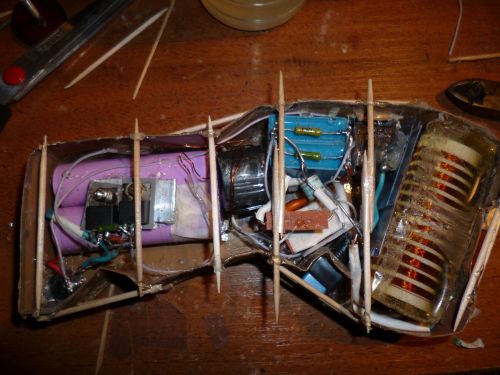

Наступний етап - це збірка шокера. Я не став шукати, з чого зробити корпус, а просто взяв форму з картону, обклеїв зсередини скотчем і почав розміщувати там деталі.

Далі залив все епоксидною смолою

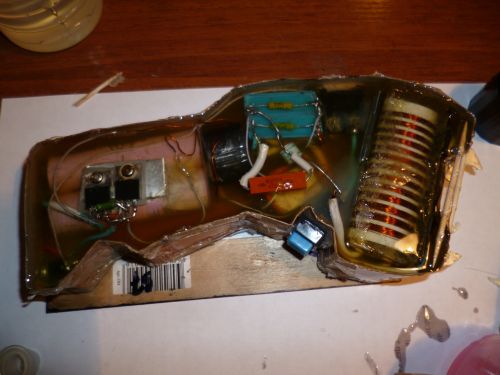

І отримуємо ось такий шокер:

Сам шокер можна пофарбувати чорною емаллю, але мені більше подобається так, як є.
