Електрошокер 30 Ватт

Основне призначення пристрою

В наш час вночі по вулицях ходити небезпечно, хулігани або собака можуть напасти на вас, тому пропоную варіант потужного 30-ватного електрошокера, який на відміну від заводських тріщалок допоможе вам відбитися або відлякати нападника.

Основні характеристики:
Живлення 12 Вольт.
Потужність 30-35 Ватт.
Частота 140-170 Герц.

Вплив: психічне, фізичне.

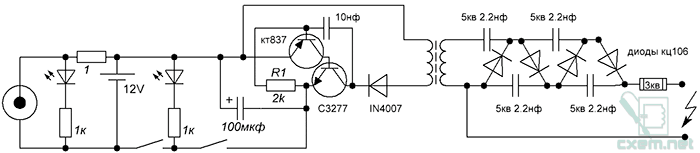

Схема електрошокера:

Використовувані радіоелементи в схемі. Взаємозамінність.

Деталі в основному з блоку живлення комп'ютера. Транзистор КТ837 може бути замінений на будь-який інший П-Н-П структури (КТ835, КТ818, КТ825). Транзистор С3277 може бути замінений на будь-який інший Н-П-Н структури (КТ819, КТ829). Також на транзистори краще встановити малі радіатори, щоб не перегрівалися. Діод будь-який високочастотний, я взяв IN4007. Конденсатори на напругу не нижче живлячої. Трансформатор намотаний на ш-образному сердечнику, первинна обмотка містить 10-15 витків проводу діаметром 0.5-1 мм. Вторинна обмотка намотана проводом 0.14 і містить 900 витків. Кожен шар потрібно ізолювати скотчем. Після намотки трансформатора, його краще пропітати парафіном або залити епоксидною смолою. Умножувач збирається на високовольтних діодах КЦ106 (або використовуємо п'ять з'єднаних послідовно діодів IN4007). Після зборки умножувача залити парафіном або епоксидною смолою. Після умножувача бажано поставити розрядник, щоб потужність при контакті з тілом не падала.

Налаштування пристрою

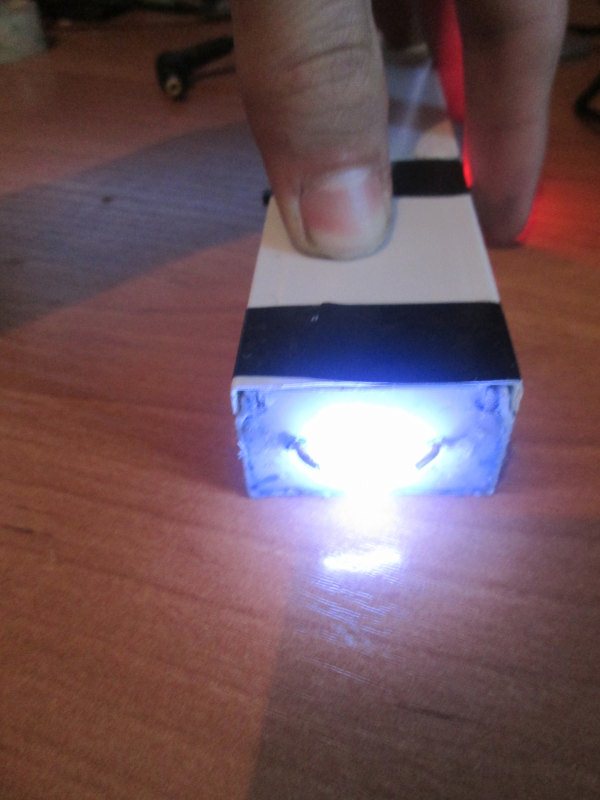

Налаштування зібраного пристрою полягає в тому, що ми регулюємо відстань між високовольтними контактами до того, поки не отримаємо високочастотні розряди.
