Електрошокер

Тут я розпишу аспекти конструювання високовольтного перетворювача або просто електрошокера. Розпочнемо з вражаючих факторів. Коли високовольтний розряд потрапляє на шкіру, він передається по нервовій системі і доходить до синапсів (нервових закінчень м'язів), що викликає їх СПАЗМ, тобто різке скорочення і неможливість мозкового контролю над ними! В залежності від нервової системи твоєму мозку може знадобитися від 5 до 20 хвилин на відновлення контролю над м'язами. Крім того, при спазмах м'язи дуже швидко переробляють цукор, тому від удару струмом швидко трезвіють (не правда чи хороший спосіб? ;)), а згодом відчувається слабкість у м'язах, аж до неможливості тримати ручку або топтати клаву )), також можлива втрата свідомості. Так скільки ж потужності нам потрібно, щоб добре вдарило? На це питання не так вже й просто відповісти, оскільки ми можемо порахувати вихідну енергію, але не можемо сказати, скільки її потрібно кожній окремо взятій людині, щоб її вивести з ладу! Звичайно ж, цю тему багато досліджували і дійшли висновку, що для вбивства середньостатистичної людини потрібно застосувати до неї 10 ДЖОУЛІВ енергії!! Звичайний шокер з тих, що дозволені у нас, дає приблизно 0.5 джоуля. Природно, про жоден миттєвий ефект не може бути й мови!! Щоб вивести об'єкт з ладу на вказаний вище час, доведеться тримати шокер на його шкірі близько 5 (!) секунд!! За цей час він встигне ТАК розбити твоє обличчя, що вже буде все одно, чи виведеш ти його в результаті чи ні.

Як завжди, є 2 шляхи вирішення цієї проблеми: підвищення потужності пристрою і безпосередній (не іскровий) контакт з об'єктом. В першому випадку можеш випадково повісити на себе труп, якщо, наприклад, натрапиш на сердечника (і такі бувають) Ну а другий спосіб успішно використовує пристрій під назвою ТАЗЕР. Думаю, ти про нього чув або бачив у кіно, там такі речі люблять показувати, для тих, хто в танку - цей пристрій вистрілює в твою шкуру 2 електроди на проводках, по яких йде розряд. Таким чином, порушується цілісність шкіри і забезпечується більш тісний контакт. ІМЕННО ТОМУ тазер при енергії всього 0.3 джоуля, гарантовано виводить з ладу ЛЮБОГО відморозка, будь то очкарик на понтах або здоровенний боров!
Які робити висновки? - вирішувати тобі, все залежить від призначення пристрою...

Тепер розберемося, як же все-таки самому зібрати електрошокер на коліні. Електрошокер складається з 3-х основних частин: перетворювача, формувача розряду та вихідної ланцюга.

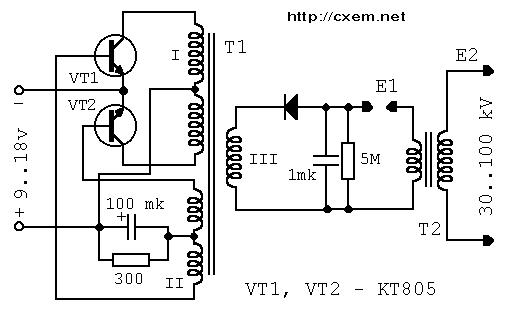

Наведенна вище схема електрошокера - це найпростіший варіант конструкції, який під силу зробити будь-кому, без зайвого геморою. Можливо, пізніше, якщо я буду збирати прототип МЕГАГАНА, то опишу більш складний варіант не для новачків...

Отже, розглянемо роботу схеми електрошокера. Двотактний перетворювач на транзисторах VT1, VT2 підвищує напругу батареї до робочої напруги конденсатора (600-900 В, залежить від типу кондера), потім воно випрямляється діодом і заряджає кондер. Коли напруга на ньому досягає напруги розряду іскрового проміжку E1, відбувається розряд, що формує імпульс струму в обмотці I трансформатора Т2, який підвищується до 30-100 кВ в залежності від напруги розряду та кількості витків вторинної обмотки. Трансформатор T1 намотується на феритовому кільці 30*9*6. Спочатку намотується обмотка III проводом 0.15 в 5 шарів, потім поверх неї обмотки I та II, що містять 5+5 і 3+3 витки проводу 0.6 відповідно. При цьому важливо, щоб вони розташовувалися під кутом 90¦ один відносно одного. Т2 намотується на каркасі з сердечником, набраним з трансформаторних пластин шириною не менше 10мм. Первинна обмотка містить 20 витків проводу 0.6 безпосередньо на сердечнику, а

Намотка ведеться шарами, з кроком, рівним діаметру проводу. Після намотки кожного шару його треба ізолювати фторопластовою стрічкою або кількома шарами конденсаторного паперу. На крайній випадок можна використовувати широку ізоленту. Після намотки всіх шарів в каркас вставляється сердечник з первинною обмоткою, вся конструкція поміщається в форму і заливається парафіном.
Іскровий розрядник Е1 являє собою регульований зазор, що складається з 2-х сталевих пластин, розташованих хрест-навхрест один над одним. При налаштуванні регулюється зазор до стійкого утворення іскри в ньому (все залежить від напруги на конденсаторі). Розрядник Е2 - це "вуса", прикріплені до основних електродів, відстань між ними дорівнює або трохи менше довжини іскри, яку дає на виході шокер. Вони потрібні скоріше для психологічного ефекту, адже наочно демонструють, що пристрій працює. Не кожен гопник підорветься, побачивши у тебе в руках електричну ДУГУ в пару см. !!! Хоча верхня межа і не обмежена, немає сенсу робити вихідну напругу занадто високою, сили удару це не додає (вона залежить цілком від енергії кондера). Іскра потрібна тільки для пробивання через одяг, тут 10-15 мм нам вистачить з головою.. Контактні електроди краще зробити ПРЯМИМИ і ОСТРІМИ, щоб краще втикалися. К тому ж це додаткове колюче зброя. Сам шокер можна зробити як в стандартному варіанті у вигляді коробки, так і у вигляді дубинки, в цьому випадку він має ще одну перевагу - подовжує руку в бою.
