Електрошок з живленням від 5 В

ТЕХНІЧНІ ДАНІ:

Ємність накопичувального конденсатора 100 мкФ (більше ніж достатньо)
Напруга на накопичувальному конденсаторі - 350 В
Збереження заряду на конденсаторі після вимкнення живлення електрошоку - не менше 30 хвилин.

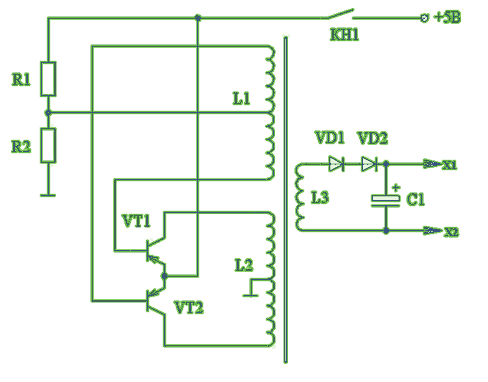

ОПИС ДЕТАЛЕЙ:

R1 - 330 Ом; R2 - 30 Ом; VD1,VD2 - КД105; VT1, VT2 - КТ816; C1 - 1000 мкФ х 400 В (підібрати з малою витратою, наприклад типу К50-73 або японського виробництва)

Котушки намотані на феритовому магнітопроводі перетином не менше 0,5 см і проникністю 2000, наприклад на кільці або на броньовому магнітопроводі. Котушка L3 має 600 витків дроту ПЕЛШО або ПЕВ-2 діаметром 0,2 мм. Зверху котушки L3 прокладається 2 шари ізоляції, а потім намотуються котушки L1 і L2: L1 - 8 витків дроту ПЕЛ діаметром 0,4 мм з відводом від середини; L2 - 12 витків дроту ПЕЛ діаметром 0,8 мм.

Пристрій монтується в жорсткому футлярі; відстань між штирями Х1 і Х2 - 30-40 мм, їхня довжина - 50 мм. Живлення подається кнопкою КН1 короткочасно. Джерело живлення - 4 послідовно з'єднаних елемента Д-0,55.
