Три-тональний музичний дзвінок

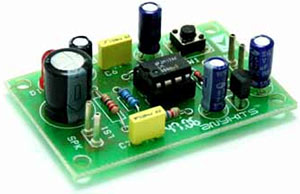

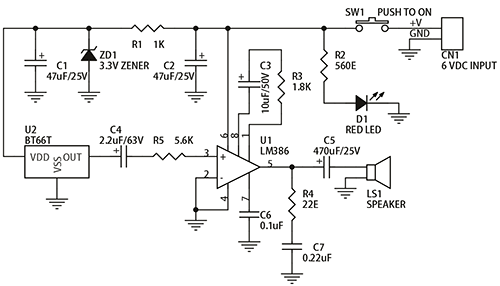

Представлена проста схема 3-х тонального музичного дзвінка на мікросхемі BT66T, яка випускається заводом "Інтеграл". Даташит на мікросхему прикріплений в кінці статті

В якості підсилювача низької частоти застосована широко-використовувана мікросхема LM386.

Характеристики дзвінка:

• Живлення: 6В 200мА (DC)
• Звук. вихід: 8 Ом, 0.5 Вт
• Індикатор живлення
• Розміри плати: 35мм х 54мм
• SW1 - кнопка включення

Особливості мікросхеми BT66T:

• Діапазон звучання - 4 октави
• Напруга живлення від 1,3 В до 3,3 В
• Низьке споживання потужності
• Відсутність навісних елементів
• Вбудований RC-генератор
• Робота на динамічний або п'єзоелемент

Функції мікросхеми:

• Гра мелодії «Автостоп» (S) або «Без зупинки» (L)
• Включення динаміка за допомогою NPN транзистора
• Скидання живлення: початок мелодії з першої ноти
• Запуск мелодії з початку

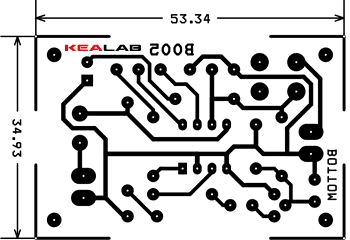

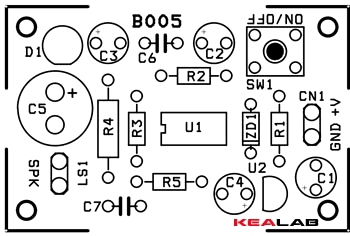

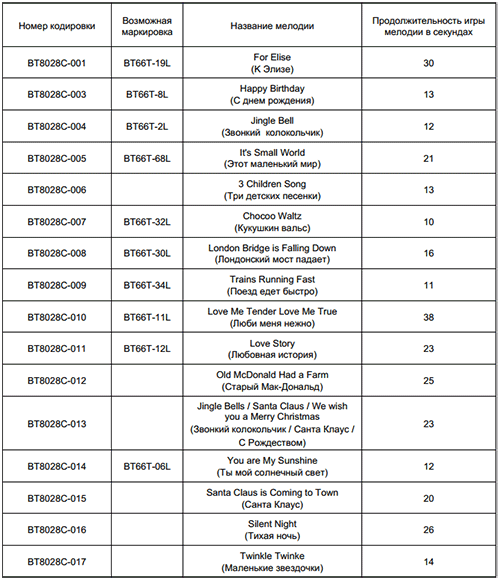

Звучання мелодій можна прослухати на цій сторінці
