Поліцейська сирена на двох 555

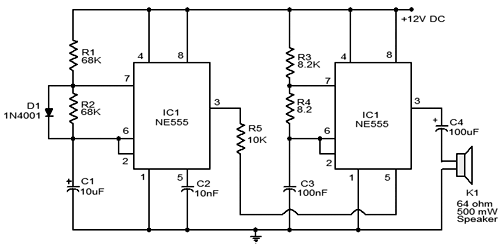

У схемі використовується два інтегральних таймера NE555 (аналог КР1006ВИ1) і кожен з них увімкнений за схемою астабільного мультивібратора. Схему можна живити напругою від 6 до 15В (чим більше напруга, тим вища гучність). При підключенні УМЗЧ на вихід можна ще більше збільшити гучність. IC1 увімкнена як астабільний мультивібратор з частотою близько 20Гц. IC2 увімкнена як астабільний мультивібратор з частотою близько 600Гц. Вихід IC1 підключений до виводу контролю опорного напруження (PIN5) IC2. Завдяки цьому, вихідна частота IC2 контролюється IC1.
Замість використання двох мікросхем NE555, ви можете використовувати одну NE556 (дві NE555 в одному корпусі).
Динамік повинен бути з опором 64 Ом і потужністю 500 мВт.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| IC1, IC2 | Програмований таймер і осцилятор |
NE555
|
2 | |
| D1 | Випрямляльний діод |
1N4001
|
1 | |
| С1, С2 | Конденсатор | 0.01 мкФ | 2 | |
| С3 | Конденсатор | 0.1 мкФ | 1 | |
| С4 | Електролітичний конденсатор | 100 мкФ | 1 | |
| R1, R2 | Резистор |
68 кОм
|
2 | |
| R3 | Резистор |
8.2 кОм
|
1 | |
| R4 | Резистор |
8.2 Ом
|
1 | |
| R5 | Резистор |
10 кОм
|
1 | |
| К1 | Динамік | 64 Ом 0.5 Вт | 1 | |
| Батарея живлення | 6 - 15 В | 1 |
