Мелодійний дзвінок на мікросхемі УМС8

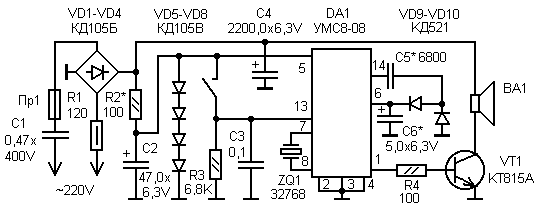

Мелодія змінюється автоматично, звучить повністю, при повторному натисканні кнопки дзвінка не вмикається наступна мелодія, якщо попередня не закінчилась. VD1-VD4 будь-які з Uобр більше 400В, VD5-VD8 з Iпр 0,1А і вище, ZQ1-годинниковий кварц, BA1 0,4W 8Ом. DA1 УМС8 (Uпит 1,35-2,0В). Пр1-саморобний у вигляді відрізка дроту діаметром 0,05-0,08 мм і довжиною близько 1см. Напруга менше 6,3В (робоче напруга С4) на виході діодного мосту залежить від R2. Щоб збільшити гучність дзвінка, можна підвищити напругу, що живить підсилювач потужності на VT1, застосувавши С1 більшої ємності та С4 на відповідну напругу. С6 підбирається достатньої величини, щоб не було перемикання на наступну мелодію після паузи в попередній. Від С5 залежить швидкість заряду С6 і час, через який зміниться мелодія (зазвичай встигає прозвучати 1-2 ноти попередньої мелодії), також С5 впливає на необхідну ємність С6, С5, С6 повинні бути мінімальної ємності. Слід дотримуватись заходів безпеки при монтажі пристрою, оскільки воно має безтрансформаторний джерело живлення.
