Імітатор звуку сирени

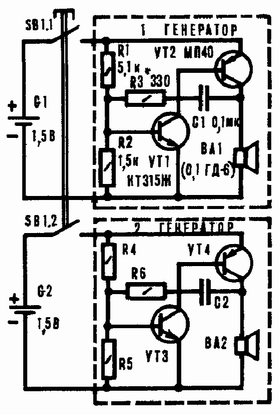

Електронний імітатор, принципова схема якого представлена на рис.1, підражає звуку сирени. Пристрій складається з двох ідентичних генераторів звукової частоти, зібраних на транзисторах VT1, VT2 та VT3, VT4 різної структури за схемою несинусоїдного мультивібратора.

В результаті взаємодії близьких за частотою акустичних коливань, що випромінюються динамічними головками ВА1 та ВА2, які працюють "дуетом", характер звуку різко відрізняється від звичного тонального сигналу, що видається однією головкою. Звук набуває незвичайної приємної забарвлення, стає насиченим, колоритним, збагачується обертонами. При розміщенні головок на певній відстані одна від одної спостерігається ефект, близький до стереофонічного.

Цепка позитивного зворотного зв'язку складається з резистора R3 (R6) та конденсатора C1 (C2). Від параметрів цих елементів залежить основна робоча частота генерації, а також гучність звуку, що відтворюється динамічною головкою ВА1 (ВА2), що є навантаженням генератора. Дільник з резисторів R1 (R4) і R2 (R5) створює необхідне напруження зміщення на базі VT1 (VT3), що визначає режим роботи по постійному та змінному струму кожної пари взаємопов'язаних транзисторів.

Щоб виключити вплив один на одного генераторів за рахунок гальванічного зв'язку, кожен забезпечений автономним джерелом живлення G1 та G2. Включають імітатор подвійною кнопкою SB1.

Рис.1

В пристрої можна використовувати будь-які транзистори серій КТ201, КТ301, КТ306, КТ312, КТ315, КТ342, КТ373 (n-p-n) та МП13-МП16, МП20, МП25, МП26, МП39 - МП42 (p-n-p) з коефіцієнтом передачі струму бази не менше 30. Резистори МЛТ-0,125 або МЛТ-0,5, конденсатори МБМ, КМ та інші. Динамічні головки потужністю 0,1-2 Вт, зі спротивом звукової котушки постійному току 4 - 16 Ом. Замість них можна використовувати електромагнітні телефонні капсули зі спротивом котушки постійному току 30-200 Ом (наприклад, ДЕШМ-1, ДЕМ-4м, ТМ-2А). У цьому випадку спротив резисторів R1, R4 слід збільшити. Кнопковий вимикач типу КМ2-1. Живлення - елементи 332, 343 або 373.

Налаштування зводиться до поетапної настройки генераторів. Спочатку джерело живлення підключають до першого з них і підбором спротиву резистора R2 досягають найбільшої гучності звукового сигналу. Потім ту ж операцію повторюють для другого генератора. Після цього вмикають одночасно обидва генератори та прослуховують їх спільну дію, експериментально визначаючи найкраще взаємне розташування головок (в реальній конструкції). Робочу частоту генераторів підбирають, змінюючи ємність конденсаторів C1, C2 в межах 0,033-0,25 мкФ. Якщо ж їх величини відрізняються, характер звуку буде іншим, але по-своєму цікавим.

м. Коростень, Житомирська обл., Моделіст-Конструктор №8, 1989 р., с.28
