Імітатор звуку дощу
Некоторые люди при бессоннице употребляют специализированные таблетки и лекарства, однако есть другой способ побороть бессонницу - собрать нижеприведенное простое устройство, которое имитирует звук дождя. Об успокоительном и расслабляющем эффекте звука дождя, впервые выяснили японские ученые.

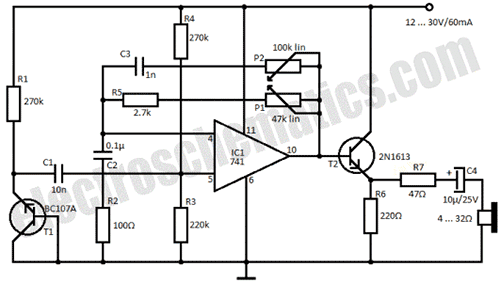

Как видно из вышеприведенной схемы, имитатор довольно прост и построен на операционном усилителе LM741 (отечественный аналог К140УД7)
Биполярный транзистор Т1 задействован как генератор импульсов, которые усиливаются ОУ IC1 и через цепь Т2, R7 и C4 поступают на низкоомные наушники. Если вы не хотите использовать наушники, то можно подключить громкоговоритель с сопротивлением 4-32 Ома. Переменный резистор Р1 регулирует уровень громкости, а Р2 - тон.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| IC1 | Микросхема | 741 | 1 | |
| Т1 | Биполярный транзистор |
BC107A
|
1 | |
| Т2 | Биполярный транзистор |
2N1613
|
1 | |
| С1 | Конденсатор | 0.01 мкФ | 1 | |
| С2 | Конденсатор | 0.1 мкФ | 1 | |
| С3 | Конденсатор | 1000 пФ | 1 | |
| С4 | Электролитический конденсатор | 10 мкФ 25 В | 1 | |
| R1, R4 | Резистор |
270 кОм
|
2 | |
| R2 | Резистор |
100 Ом
|
1 | |
| R3 | Резистор |
220 кОм
|
1 | |
| R5 | Резистор |
2.7 кОм
|
1 | |
| R6 | Резистор |
220 Ом
|
1 | |
| R7 | Подстроечный резистор | 47 Ом | 1 | |
| Р1 | Подстроечный резистор | 47 кОм | 1 | |
| Р2 | Подстроечный резистор | 100 кОм | 1 | |
| Громкоговоритель | 4-32 Ом | 1 | ||
| Батарея питания | 12-30 В | 1 |
