Імітатор співу птахів

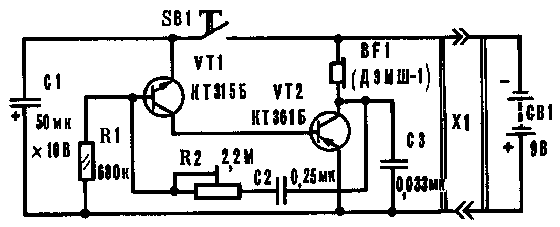

Пристрій, схема якого представлена на малюнку нижче, генерує складний звуковий сигнал, що нагадує пташине спів. Основою для нього послужив кілька незвичайний несиметричний очікуючий мультивібратор, зібраний на двох біполярних кремнієвих транзисторах різної провідності. Джерело живлення GB1 (батарея "Корунд") через роз'єм X1 постійно підключене до каскаду на транзисторі VT2, який відділений від першого каскаду на транзисторі VT1 нормально розімкнутою кнопкою SB1. Особливістю пристрою є наявність трьох часових ланцюгів, що, власне, і обумовлює характер звукового ефекту. У імітатора відсутній загальний вимикач живлення, оскільки ток споживання в режимі очікування не перевищує 0,1 мкА, а це значно менше току саморозряду батареї.

Працює пристрій так. Варто лише натиснути на кнопку SB1, і конденсатор С1 зарядиться до напруги батареї GB1. Після відпускання кнопки конденсатор почне живити транзистор VT1. Він відкриється, і через його перехід "колектор-еміттер" потече ток бази VT2, який також відкриється. Тут вступає в дію RC-ланцюг позитивного зворотного зв'язку, складений з резистора R2 і конденсатора С2, і генератор збуджується. Оскільки вхід генератора відносно високопротивний, а включений послідовно з конденсатором С2 резистор R2 має велике опір, послідує імпульс току значної тривалості. Він, у свою чергу, виявиться заповненим "паузою" більш коротких імпульсів, частота яких лежить у межах звукового діапазону. Виникають ці коливання завдяки наявності паралельного LC-контур, що складається з індуктивності обмотки капсуля BF1, його власної ємності та ємності конденсатора С3, включеного по змінному струму паралельно обмотці BF1. Через нелінійність процесу заряду-розряду конденсаторів С2 і С3 звукові коливання будуть додатково модуляційовані за частотою і амплітудою. В результаті формується звук, відтворюваний телефоном BF1 як свист, який безперервно змінює тембр, а потім обривається - слідує пауза.

Після розряду конденсатора С2 починається новий цикл його заряду - генерація відновлюється. З кожним наступним звуком у міру зменшення напруги на конденсаторі С1 мелодія свисту стає іншою, все частіше чергуючись щелканням, характерним для пташиного співу, а гучність поступово знижується. Наприкінці "трелі" чути кілька тихих, ніжних, затухаючих свистів. Після чого напруга на базі VT1 стане нижчою порога його відкриття (близько 0,6-0,7 В), обидва галванічно зв'язані транзистори закриваються, і звук припиняється.

Через деякий час конденсатор С1 повністю розрядиться (через власний внутрішній опір, резистор R1, транзистор VT1 і емісійний перехід VT2), утворена елементами R1, С1, VT1 ланцюг виявляється підключеною між базою і емісійним переходом транзистора VT2, ще більше його підзапираючи і забезпечуючи тим самим високу економічність пристрою в режимі очікування. Роботу імітатора відновлюють, повторно натиснувши кнопку.

В пристрої можна використовувати транзистори серій КТ201, КТ301, КТ306, КТ312, КТ315, КТ316, КТ342 (VT1); КТ203, КТ208, КТ351, КТ352, КТ361 (VT2) зі статичним коефіцієнтом передачі по току не менше 30. Резистор R1 будь-який малогабаритний, наприклад МЛТ-0,125, підстроювальний резистор - СПО-0,4, СП3-9а. Конденсатори С2, С3 - МБМ (КЛС, К10-7В), С1-оксидний, наприклад К50-6. Телефон BF1 - капсуль ДЕМШ-1, мініатюрний "наушник" ТМ-2А (в ньому видаляють пластикову насадку - звуковід) або інший, але обов'язково електромагнітний, з опором обмотки до 200 Ом; кнопка КМ1-1 або МП3.

Налагодження зводиться до підбору положення рухомого елемента підстроювального резистора, при якому відтворюється потрібний звуковий ефект.

Характер "співу" неважко змінити, підібравши експериментальним шляхом наступні елементи: С1 в межах 20-100 мкФ (визначає загальну тривалість звучання), С2 в межах 0,1-1 мкФ (тривалість кожного окремого звуку). Крім того, С2 і R1 (в межах 470 кОм- 2,2 МОм) визначають тривалість пауз між першим і наступними звуками. Темброва забарвлення звуків залежить від ємності конденсатора С3 (1000 пФ-0,1 мкФ).

Моделіст-Конструктор №8, 1989 р., с.28
