Імітатор крякання качки

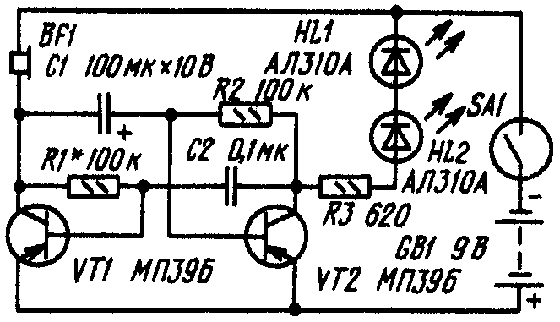

Імітатор являє собою несиметричний мультивібратор, виконаний на двох транзисторах. В одне плече мультивібратора включено головний телефон BF1, в інше - послідовно з'єднані світлодіоди HL1 і HL2. Обидві навантаження працюють почергово - то лунає звук з телефону, то спалахують світлодіоди - очі качки.

Включається мультивібратор герконом SA1, до якого наближається постійний магніт під час нахилу іграшкової качки або підноситься у вигляді "чарівної палички" (нею може бути, наприклад, олівець, на кінці якого замаскований невеличкий магніт).

Транзистори можуть бути будь-які з серій МП39-МП42, але з коефіцієнтом передачі струму не менше 30. Резистори - МЛТ-0,125, конденсатор С1 - К50-6, С2 - МБМ. Головний телефон - ТМ-2 або інший малогабаритний, опором 100... 200 Ом. Замість зазначених на схемі підійдуть інші світлодіоди. Яскравість їх світіння встановлюють підбором резистора R3. Джерело живлення - батарея "Крона", геркон - КЕМ-1.

Налагодження імітатора зводиться до підбору резистора R1 до отримання характерного звуку крякання.
