ChipCorder - пристрій запису та відтворення мови

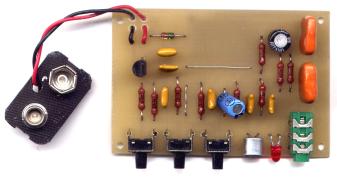

Рис.1 Зовнішній вигляд ChipCordera

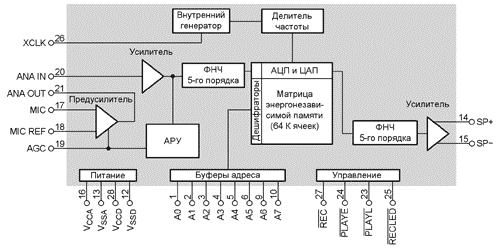

Пристрій на основі мікросхеми ISD1210S сімейства ChipCorder компанії Winbond Electronics призначене для запису та високоякісного відтворення звукових фрагментів до 10 секунд. Воно призначене, в першу чергу, для "озвучування" побутової техніки та іграшок, але може бути використане в промислових автоматичних схемах мовного сповіщення. Уявлення про структуру мікросхеми ChipCorder дає схема, наведена на рис. 2.

Рис.2

Всередині неї знаходяться мікрофонний підсилювач з системою АРУ, згладжувальні та фільтри, що подавляють перешкоди, вихідний УЗЧ і багаторівневий масив пам'яті. Кожна комірка пам'яті здатна приймати одне з 256 значень напруги. Додаткові аналого-цифрові або цифро-аналогові перетворювачі не потрібні.

Пристрій має однополярне живлення +9в (або +5в, якщо не встановлювати стабілізатор 78L05, наприклад, якщо живлення подається з БП комп'ютера), автоматичний перехід у режим очікування, 100 000 циклів запису та 100 років зберігання записаного повідомлення. Габаритні розміри плати 60 х 40мм.

Для управління пристроєм виведені три кнопки PLAYE, PLAYL, REC. При одноразовому натисканні кнопки PLAYE відбувається відтворення всього повідомлення, натискання кнопки PLAYL призводить до початку відтворення, відпускання - закінчує його. Кнопка REC вмикає запис. Одночасно записується, зберігається та відтворюється тільки одне повідомлення. Кожне наступне записується "поверх" старого.

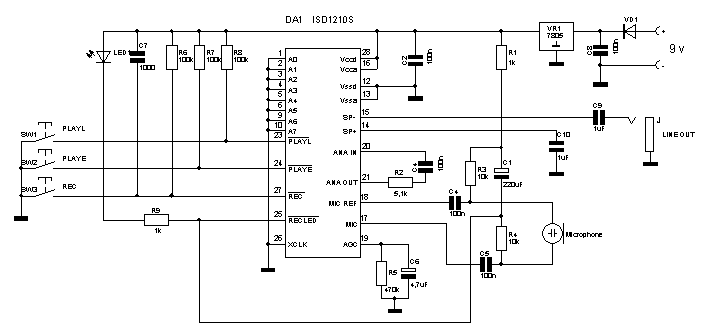

Принципова схема ChipCordera представлена на рис.3

Рис.3 Принципова схема ChipCordera

Джерело: www.evm.wallst.ru
