Аудіо-іграшка на 555 таймері

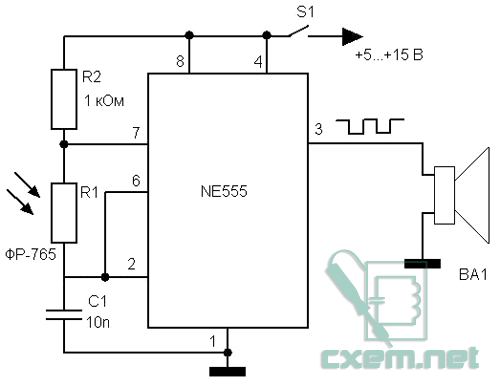

Вашій увазі пропоную одну забавну іграшку на 555 таймері. Конструкція, представлена в статті – робота Майкла Уна. Її дія базується на зміні частоти звукового сигналу в залежності від датчика освітленості (фоторезистора). Власне, говорити тут багато не про що - все і так видно з схеми:

Отже, маємо простий генератор на 555 таймері. Як відомо, частота генерації задається ємністю конденсатора і номіналами резисторів R1, R2, C1:

Будемо вважати: під рукою є фоторезистор ФР-678

Основні характеристики фоторезистора ФР-765:

Розрахуємо верхню і нижню частоту. Отже: (в темряві)
R1=1 кОм, R2>=2 MОм, C1=10 нФ
f<=36 Гц
і, так, як R2темн./R2світл.> 100, при максимальному освітленні:
f >=3.51 кГц
Такий діапазон обумовлений лише наявними під рукою деталями.
Таким чином, перекриваючи світловий потік до фоторезистора - змінюємо частоту звуку (створюємо різні звукові ефекти).

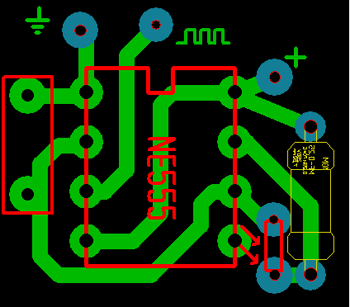

Друкована плата:
