Відтворення WAV-файлів за допомогою Arduino

У цій статті представлений простий проект для відтворення WAV-файлів на платах Arduino (в даному проекті використовується недорога плата Arduino Nano V3).

Підготовка SD-карти

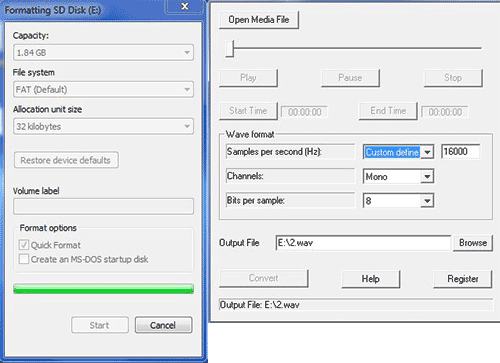

Сформатуйте SD-карту відповідно до наведеного нижче зображення з налаштуваннями.

Сконвертуйте ваші аудіо файли з наступними параметрами:

• частота дискретизації (Гц): 16000
• каналів: моно
• біт: 8

Для конвертації я використовував безкоштовне програмне забезпечення Wav Sample Rate Converter

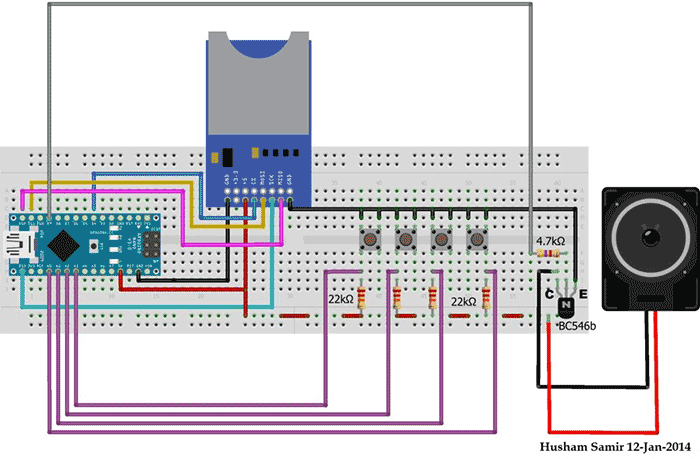

Схема проста і в поясненні не потребує

Перед тим, як завантажити скетч на плату, необхідно встановити бібліотеку TMRpcm. Вся необхідна інформація знаходиться на офіційному сайті бібліотеки.

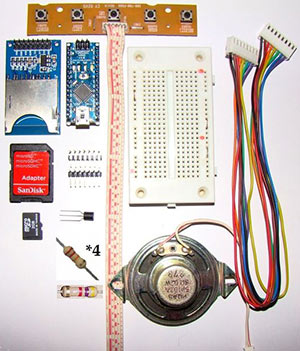

Список радіоелементів
