Підключення семисегментного індикатора (1 розряд) до Arduino по SPI

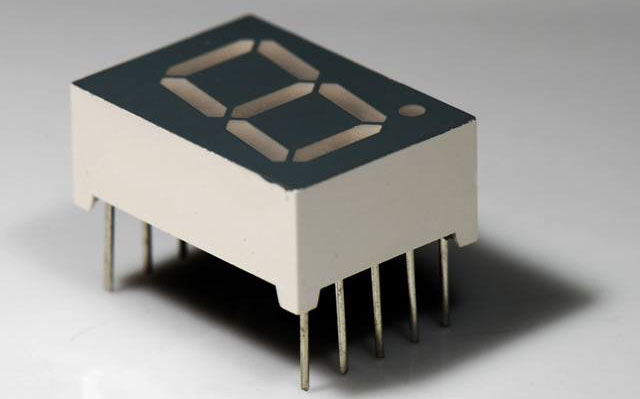

Наверняка у многих валяется вот такая светодиодная панелька:

Правильное название: семисегментный индикатор

Он получил такое названия благодаря тому, что в его корпусе находится 7 сегментов - светодиодов (часто добавляют ещё 8-й - точку).

Сейчас они не актуальны. Проще LCD экран подключить, он меньше выводов занимает, да и работать с ним проще. Однако иногда такие индикаторы могут быть полезен. Например, когда нужно отобразить только какую-либо цифру и ничего более. Плюс, они дешевле экранчиков.

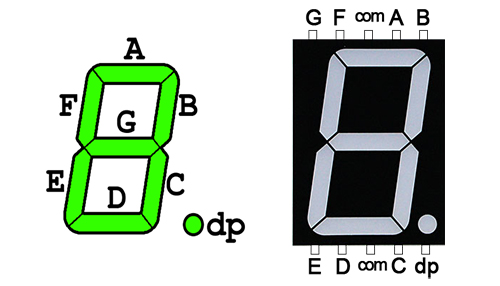

Работать с семисегментом надо как со сборкой светодиодов (с общим катодом или анодом). Распиновку можно узнать, прозванивая ножки мультиметром. У меня получилось так: ( общий катод)

Каждый сегмент - это отдельный светодиод (красный или зелёный). Если подключаем к источнику 5V, то последовательно с каждым из них нужно подключить по резистору (150-300 ом) - чтобы не перегорели.

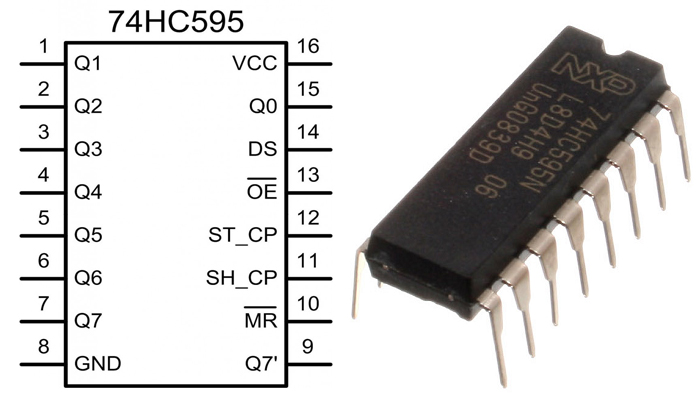

А соединять с Arduino я предлагаю через сдвиговый регистр 74HC595N (интерфейс SPI)

схема на BreadBoard:

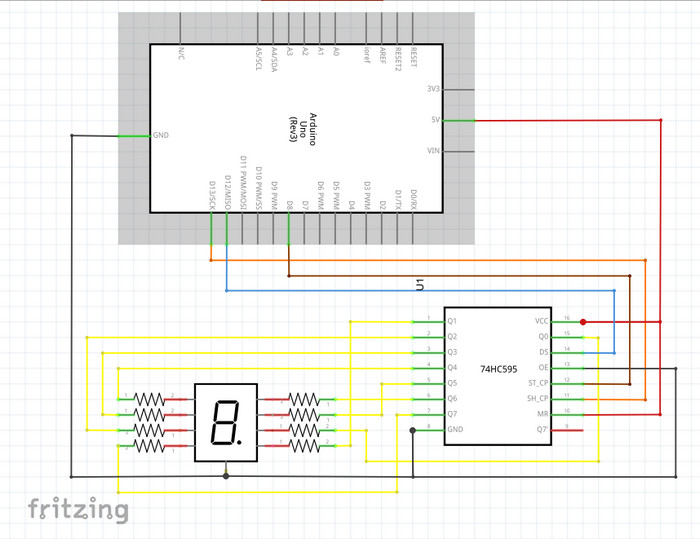

Принципиальную схему не смог нарисовать в sPlan (нет 28-пиновой Atmega), так-что сделал в Fritzing:

Описание схемы:

- ноги 15,1,2,3,4.5,6,7 - это выходы регистра. Их подключаем к соответствующим ногам индикатора (A к Q0, B к Q1, C к Q3, ну и т. д.. Главное, чтобы было по порядку - тогда часть программирования будет проще)
- ноги 8 и 16 - это питание микросхемы (подключаем к GND и +5V Arduino)
- 10 ногу к +5V
- 13 ногу к GND
- Ноги 14, 12, 11 - управляющие пины шины SPI.
11 (SH_CP) - тактовая шина (clock) к 13 контакту Arduino (не принципиально)
12 (ST_CP) - защёлка (latch) к 12 контакту Arduino (не принципиально)
14 (DS) - данные (data) к 8 контакту Arduino (не принципиально)

Прошивка

Код очень простой. Мы даже не будем использовать библиотеку SPI. Посылать данные будем функцией shiftOut()

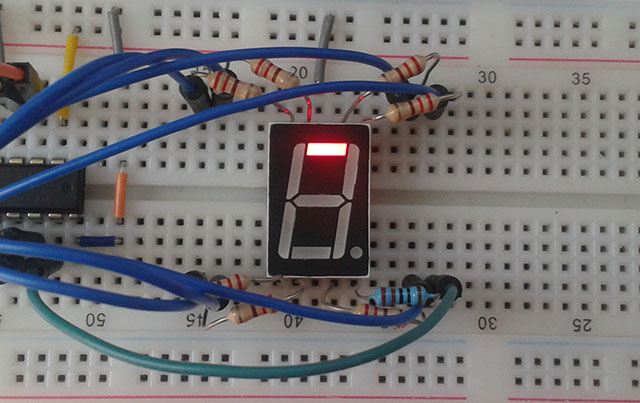

Она будет отправлять регистру 1 байт (8 бит). Каждый сегмент - это 1 бит. ( Если отправить вот такой байт: 0b10000000, то получим такую вот картину: (зажжётся первый сегмент - А)

Суть: Зажигая определённую комбинацию сегментов, мы получаем на экране цифру. Так, например, если зажечь сегменты B и С то загорится единичка. A, B, C - семёрка, и т. д..

Сам код: SevSeg1_SPI.ino

#define CLOCK 13 //SH_CP
#define DATA 12  //DS
#define LATCH 8  //ST_CP

void setup() {

 //настраиваем контакты на выход
 pinMode(CLOCK, OUTPUT);
 pinMode(DATA, OUTPUT);
 pinMode(LATCH, OUTPUT);


 //отключаем LATCH (чтобы регистр не ждал данных)
 digitalWrite(LATCH, HIGH);
}

void loop() {
 //включаем LATCH (Начинаем общение)
 digitalWrite(LATCH, LOW);


 //посылаем данные функцией shiftOut ( http://arduino.ru/Reference/ShiftOut )
 /*
  Цифра |  байт
   0  | 0b00000000
   1  | 0b01100000
   2  | 0b11011010
   3  | 0b11110010
   4  | 0b01100110
   5  | 0b10110110
   6  | 0b10111110
   7  | 0b11100000
   8  | 0b11111110
   9  | 0b11110110
 */
 shiftOut(DATA, CLOCK, LSBFIRST, 0b10110110);


 //включаем LATCH (Начинаем общение)
 digitalWrite(LATCH, HIGH);
}

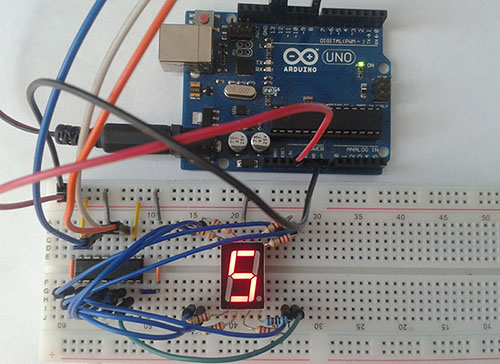

Результат:
