Система управління приладами 220В зі смартфона

Сьогодні я вирішив продемонструвати систему управління (двигуном змінного струму)  електричними приладами. Я захотів зібрати цю схему  заради того, щоб довести, що керувати, в моєму випадку, двигуном і гільотиною дуже просто, особливо через телефон. Для цього нам знадобиться:

1. Мікроконтролер Atmega 328 у форматі DIP або Arduino
2. HC-06 Bluetooth модуль,
3. Двохканальний реле модуль (Характеристики: напруга спрацьовування 5В),
4. І інші радіодеталі...

Етапи створення пристрою:

1. Створення макетної або ж друкованої плати,
2. Прошивка мікроконтролера,
3. Завантаження  програми  керування на Android телефон,
4.  Демонстрація роботи...

1 Етап

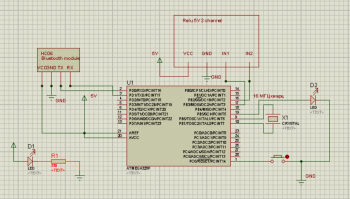

Перейдемо до принципової схеми пристрою :

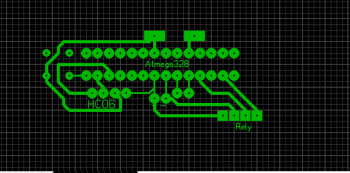

Ось друкована плата пристрою :

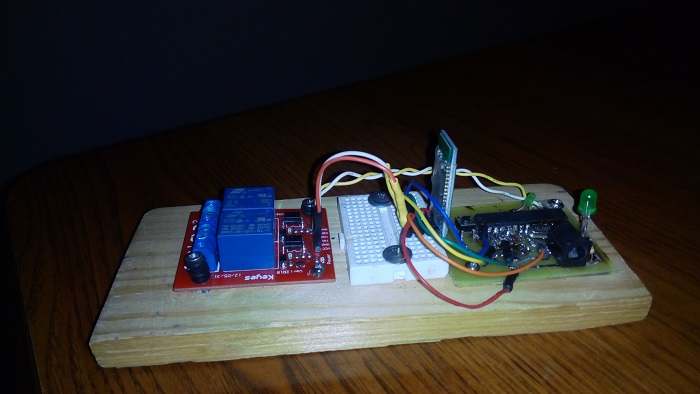

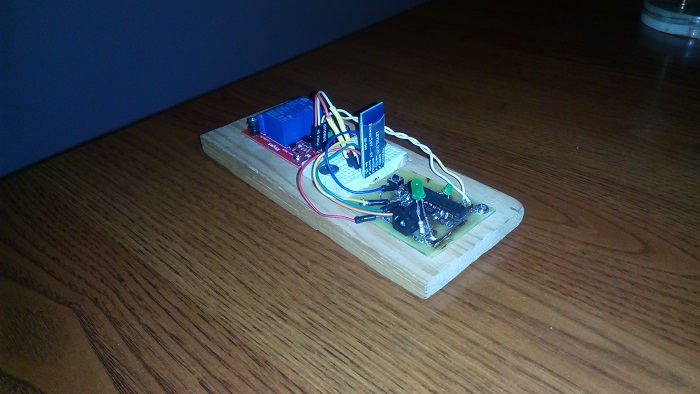

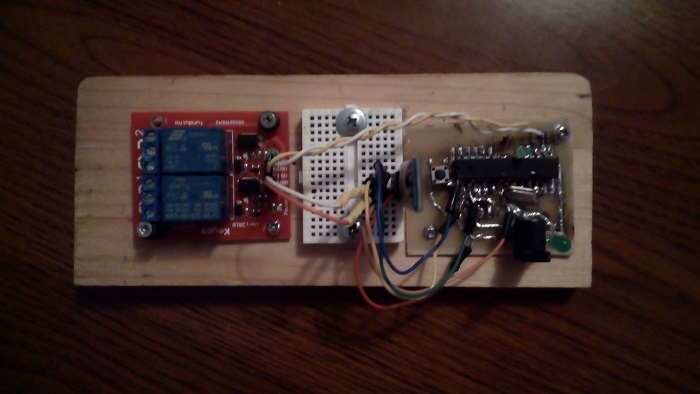

Зображення готового пристрою :

2 Етап

Програмування мікроконтролера :

В якості програматора я використовую плату Arduino Uno

HC-06 підключений до контролера так:

Arduino pins  HC-06
RX    TX
TX   RX
VCC    VCC
GND    GND

Прошивати контролер Arduino  просто як два пальці об асфальт.

• Скачати Arduino IDE з сайту www.arduino.cc;
• Слідкувати за інструкцією установки і потім запускати програму;
• Скачати або написати самостійно програму/скетч/прошивку для нашого Arduino мікроконтролера (посилання на вихідний код програми нижче);
• Прошити, завантажити, вибравши у вкладці Сервіс плату Uno, якщо у вас така, а потім Послідовний COM Порт - той, в який ви вставили провід з Arduino, а дізнатися, який com порт, можна дізнатися у диспетчері задач, у Мій комп'ютер - властивості системи  -  диспетчер задач. Плату буде видно у вкладці COM-порти.
• Після завантаження відключити кабель від комп'ютера і підключити акумулятор до мережі робота.
• І це все...

Витягнути з плати Arduino Uno мікроконтролер, якщо можливо, потім підключити виводи так:

Arduino  =  Atmega328
Rx  =  Tx
Tx  =  Rx
VCC  =  VCC
GND  =  GND
RESET  =  RESET

До всіх необхідних  виводів я припаяв провід і вставив на потрібні піни плати Arduino.

І ще, звичайно ж, підключаємо до контролера Atmega328 кварцевий резонатор на 16 МГц.

3 Етап

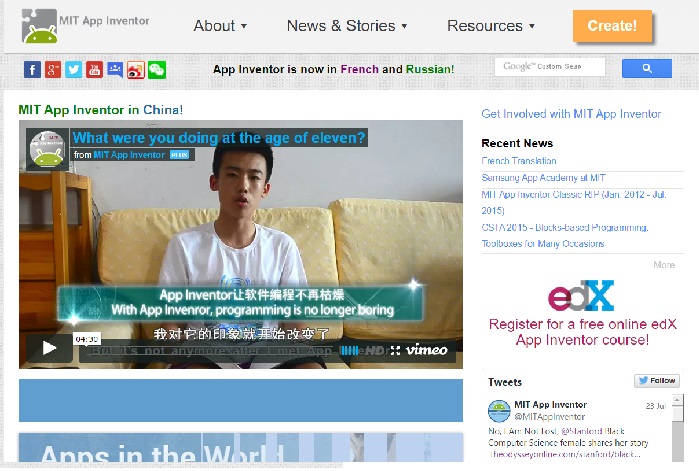

Програму для Android смартфона я створював на сайті в програмі App inventor. У цієї програми дуже зручний і простий робочий інтерфейс.

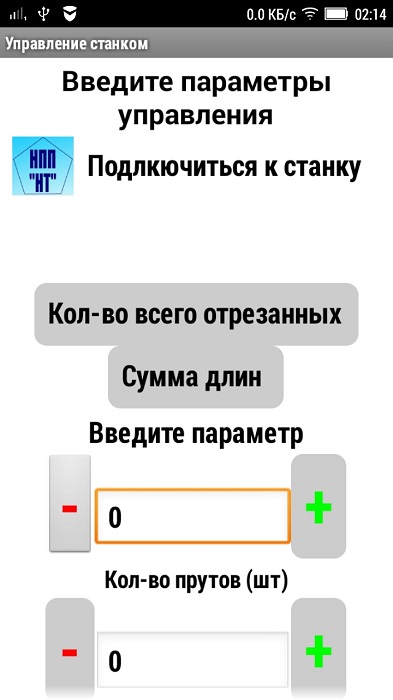

Зображення програми

Ця стаття, я сподіваюся, вам допоможе в освоєнні теми високої напруги. Ніколи не забувайте про заходи безпеки під час роботи. Удачі вам у створенні нових дивовижних штук і універсальних пристроїв. Дякую за увагу.

Список радіоелементів
