Сервер домашньої метеостанції на Arduino + Віджет на Android. Додавання датчика BMP085

Не минуло й двох місяців з моменту замовлення на eBay датчика BMP085, і ось він прийшов!

Необхідно додати функціонал серверу домашньої метеостанції та віджету для Android, що відображає дані з сервера (див. статтю).

Отже, модуль BMP085 - цифровий датчик атмосферного тиску з низьким енергоспоживанням. Також, датчик дозволяє вимірювати температуру. Інтерфейс підключення: I²C. Напруга живлення датчика 1.8-3.6 В

Підключається модуль до Arduino так само, як і інші I²C пристрої:

• VCC - VCC (3,3 В);
• GND - GND;
• SCL - до аналогового виходу 5;
• SDA - до аналогового виходу 4.

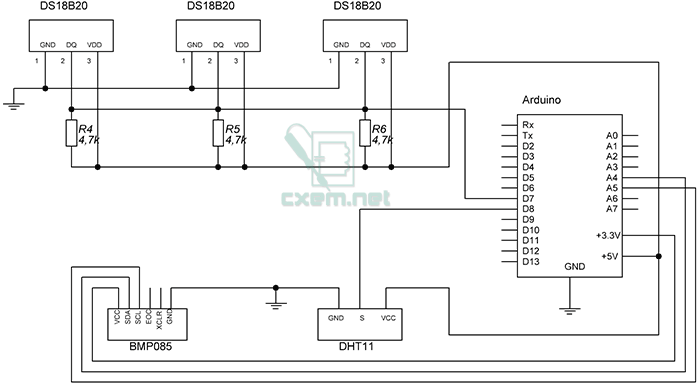

Схема набуває наступного вигляду

Вносимо зміни в скетч Arduino. Нагадую - за допомогою Ethernet shield на Arduino піднято web-сервер, який при зверненні до нього опитує датчики і віддає результат у форматі JSON. Необхідно додати опитування датчика тиску та видачу даних з цього датчика в JSON.

Arduino бібліотеку BMP085 можна скачати тут.

Перевіряємо - звертаємося до сервера метеостанції і отримуємо відповідь:

Тепер вносимо зміни в Android проект.

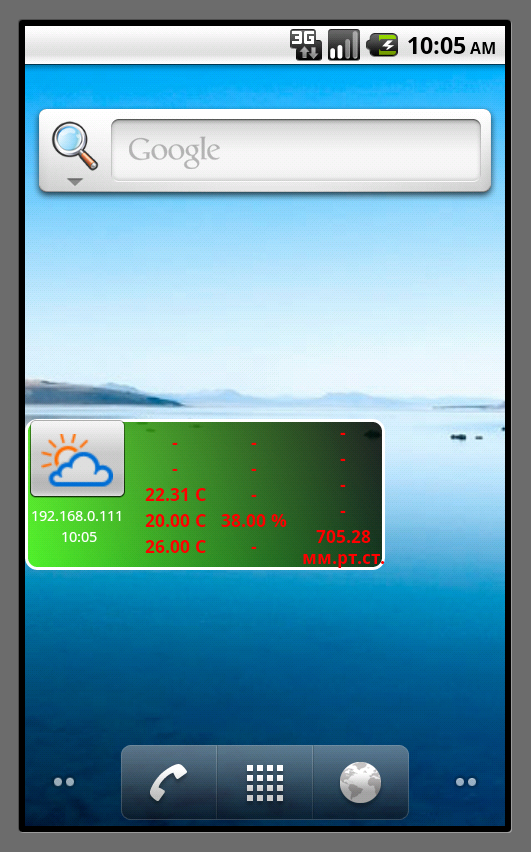

Отримуємо наступний вигляд віджету
