Подвійний удар: AirPlay-Pi та нове життя старого радіо
У проекті описана модернізація старого ретро-радіоприймача для прослуховування онлайн радіо через інтернет
У даному проекті спочатку виконується налаштування Raspberry Pi для використання 'AirPlay'. У другій частині я розповім, як я вдихнув нове життя в своє старе радіо.

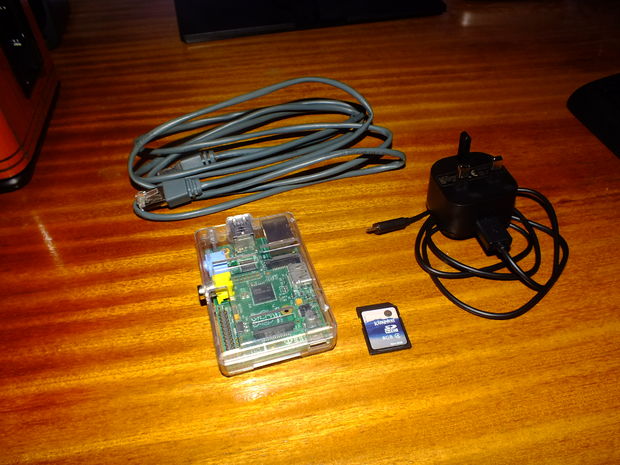

Крок 1: Збірка всіх необхідних компонентів.
Необхідні компоненти:
- Raspberry Pi (модель B або більш пізня, оскільки потрібне наявність Ethernet з'єднання)
- Ethernet кабель
- SD картка
- Кабель живлення для Pi
- Аудіо пристрій для відтворення (динаміки, навушники тощо)
- Засіб запису на SD картку, тобто переносний комп'ютер або стандартний ПК.
Додаткові компоненти:
- Відсутні, за винятком USB флешки. На ній зберігається музика, і її необхідно буде вставити в Pi.
Перед продовженням переконайтеся, що SD картка повністю відформатована.
Крок 2: Запис програми на SD картку.
Зараз не всі знають, як правильно це зробити, тому я спробую детально описати цю процедуру.

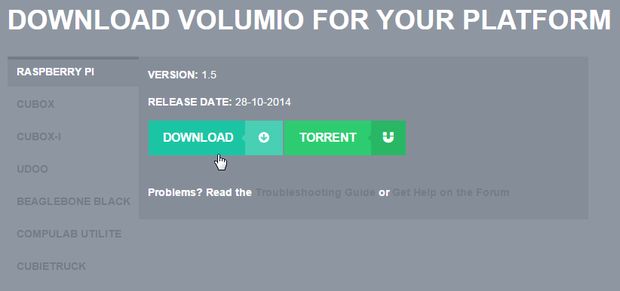

Спочатку, зверніться до Volumio, натисніть на кнопку завантажити, розташовану вгорі. Перейдіть на сторінку 'sourceforge' для завантаження файлу. Скопіюйте файл на робочий стіл. Так простіше буде виконати наступний крок.

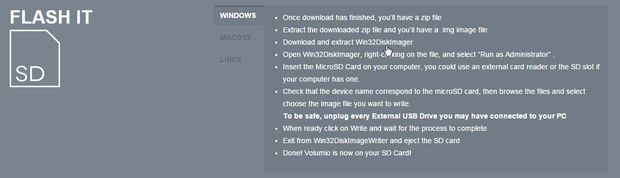

Далі, перейдіть до розділу 'Flash it' і натисніть 'Win32DiskImager' (позначений сірим кольором), потім на напис 'Download and extract'. Зачекайте, поки завантажиться наступний сайт, натисніть завантажити, після цього скопіюйте файл також на робочий стіл.
Ось і все, тепер на робочому столі заархівований файл і Win файл.
Натисніть правою кнопкою на файлі 'VolumioPI.img' і виберіть з контекстного меню витягти сюди. Після завершення операції розархівування з'явиться новий файл.
Вийміть із вашого ПК всі не використовувані флешки та картки пам'яті, залишивши тільки SD картку в Pi.

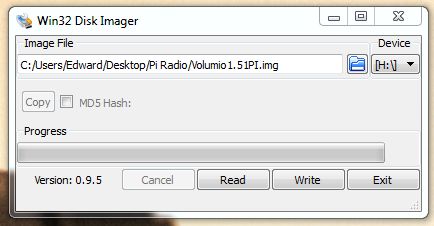

Запустіть програму 'Win32DiskImager', яка була завантажена раніше:
- Натисніть на синій папці, перейдіть на робочий стіл і відкрийте витягнутий файл 'VolumioPI'.
- Далі з випадаючого списку пристроїв виберіть SD картку, на яку потрібно записати файл (в моєму випадку це диск H:), при цьому буде видано попередження, натисніть «так» для продовження операції.
- Зачекайте завершення процесу, потім витягніть SD картку.
Крок 3: Налаштування Pi
На першому кроці я забув вказати, що програма завантажується автоматично. Тому від вас не потрібно якихось додаткових дій.
Якщо при завантаженні програми підключений HDMI кабель, тоді звук буде передаватися по ньому. Тому, якщо до монітора або телевізору, до яких підключений кабель, підключені колонки, тоді звук буде передаватися через 3.5 мм вихід (вихід на навушники).
Якщо ви хочете просто використовувати 3.5 мм гніздо, тоді краще всього вийняти HDMI кабель.
Процес налаштування наступний:
- Вставте SD картку в мікрокомп'ютер Pi,
- З'єднайте Ethernet вихід з роутером або спліттером
- (Якщо хочете, підключіть HDMI зараз)
- Останнім підключіть кабель живлення.
При завантаженні буде створено окремий директорій, до якого можна мати доступ з іншого комп'ютера цієї мережі.
Крок 4: Доступ до Pi з іншого комп'ютера

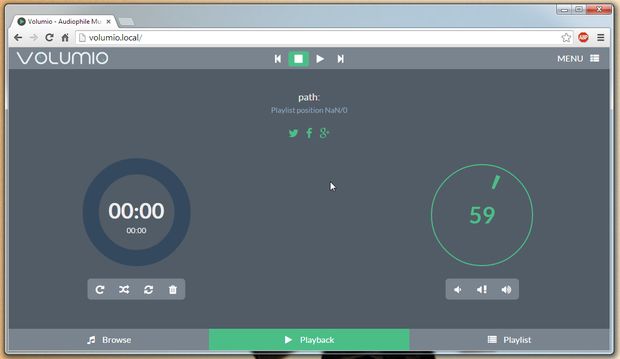

Після виконання всіх налаштувань, завантаження коду в Pi і підключення до мережі, відкрийте нову вкладку у вашому браузері і в адресному рядку наберіть 'http://volumio.local/' або 'volumio.local/'. Далі повинна завантажитися нова сторінка, яка виглядає так, як показано на зображенні нижче.

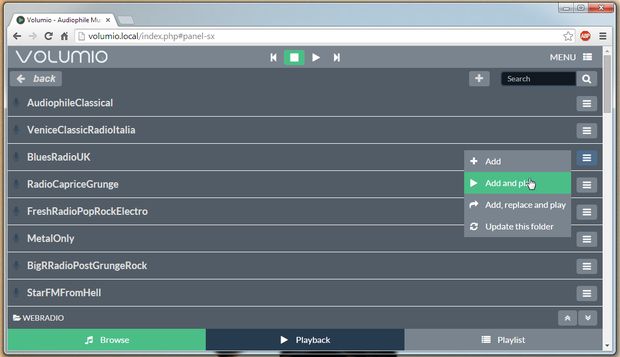

Тут можна натиснути на 'Browse', далі 'WebRadio', потім натиснути праворуч від станції, потім на 'Add and play'. В результаті цього станція буде додана в плейлист і почнеться відтворення музики. Для зміни порядку натисніть вкладку 'Playlist', яка розташована внизу, а для зміни рівня гучності натисніть на кнопку 'Playback' в середині.
Крок 5: Заключний етап

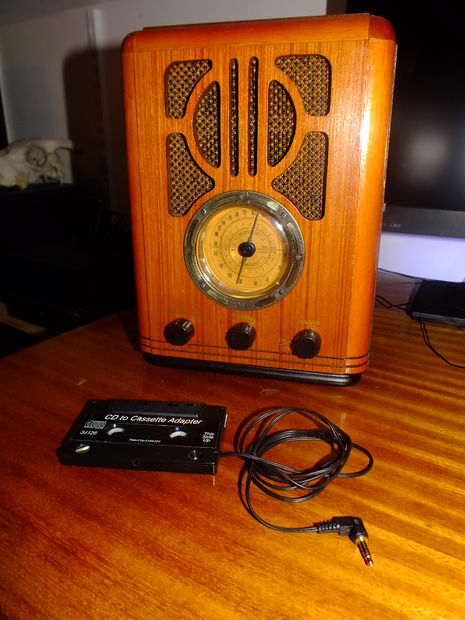

Я вибрав старе радіо, в якому є плеєр для касет, розташований збоку. Використовуючи конвертер 'CD – касетний адаптер', який представляє собою звичайний касетний плеєр з 3.5 мм виходом, мені не доведеться більше вносити які-небудь зміни.
Спочатку я проклав кабель всередині корпусу до установки касетного плеєра. Тому всі з'єднання розташовуються всередині радіо.

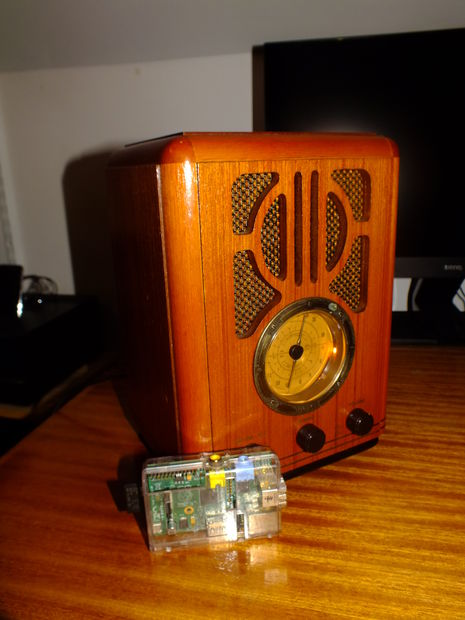

Вгорі радіо є багато місця, де можна розмістити мікрокомп'ютер Pi і підключити його до аудіо пристрою, далі підключити до мережі Інтернет і почати слухати онлайн музику.
