Елементи розумного дому z-wave на Razberry та Z-Uno. Частина 1

Розглянуто створення розумного дому для пристроїв z-wave на контролері Raspberry pi та створення власних пристроїв z-wave на платі Z-Uno

Z-Wave є запатентованим бездротовим протоколом зв'язку, розробленим для домашньої автоматизації, зокрема для контролю та управління на житлових та комерційних об'єктах. Технологія використовує малопотужні та мініатюрні радіочастотні модулі, які встраюються в побутову електроніку та різні пристрої, такі як освітлення, опалення, контроль доступу, розважальні системи та побутова техніка. Це бездротова радіо технологія, розроблена спеціально для дистанційного управління. На відміну від Wi-Fi та інших стандартів передачі даних IEEE 802.11, призначених в основному для великих потоків інформації, Z-Wave працює в діапазоні частот до 1 ГГц і оптимізована для передачі простих керуючих команд (наприклад, увімкнути/вимкнути, змінити гучність, яскравість тощо). Вибір низького радіочастотного діапазону для Z-Wave обумовлюється малим числом потенційних джерел перешкод.

Мережа Z-Wave обов'язково має контролер. У мене в наявності є контролер RaZberry компанії Z-Wave.Me. Контролер складається з мікрокомп'ютера Raspberry pi та плати розширення RaZberry. У мене в наявності ще сама перша плата Razberry (список усіх плат розширення Razberry можна подивитися на сторінці https://z-wave.me/products/razberry/razberry-revisions/ ).

Програмне забезпечення Z-way Server. Веб-інтерфейс надає можливість подивитися список пристроїв, керувати цими пристроями, додавати пристрої, переглядати кімнати, встановлювати плагіни, переглядати плагіни і так далі.

Підключаємо контролер до локальної мережі і набираємо в браузері

http://IP:8084

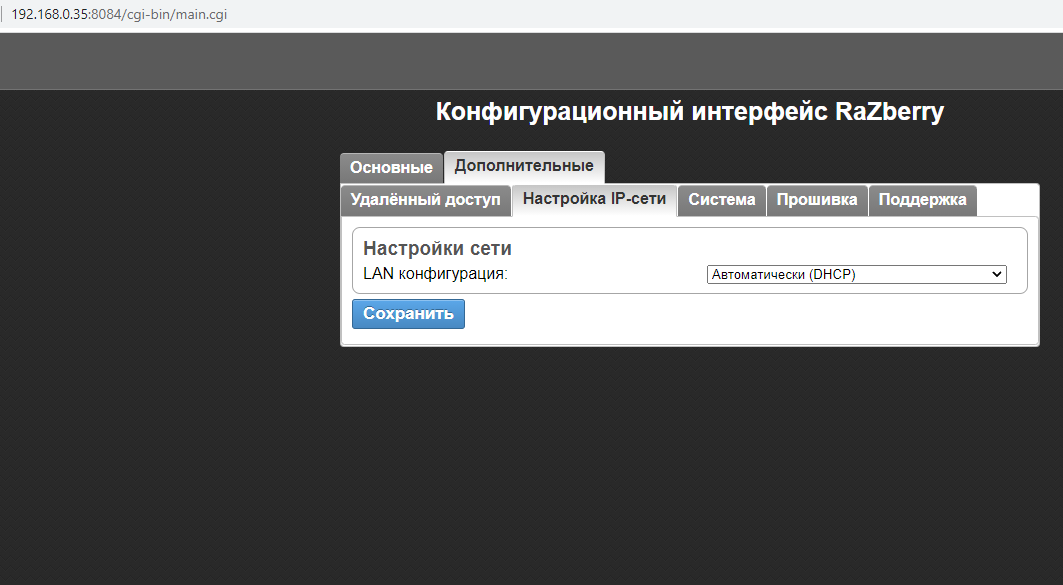

У вкладці Додатково → Налаштування IP-мережі вводимо свої мережеві налаштування

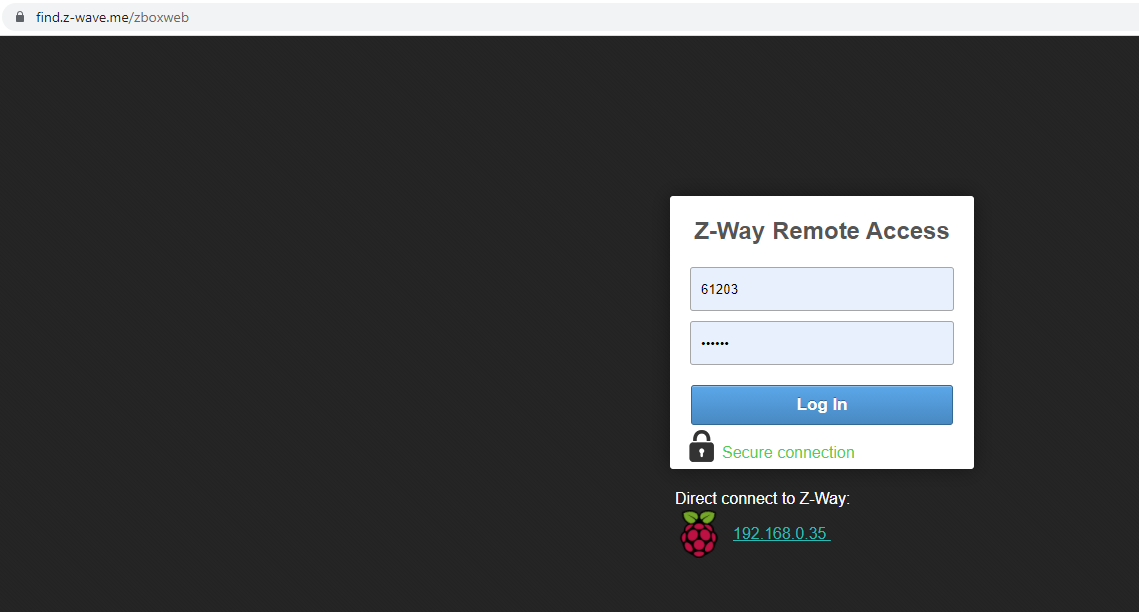

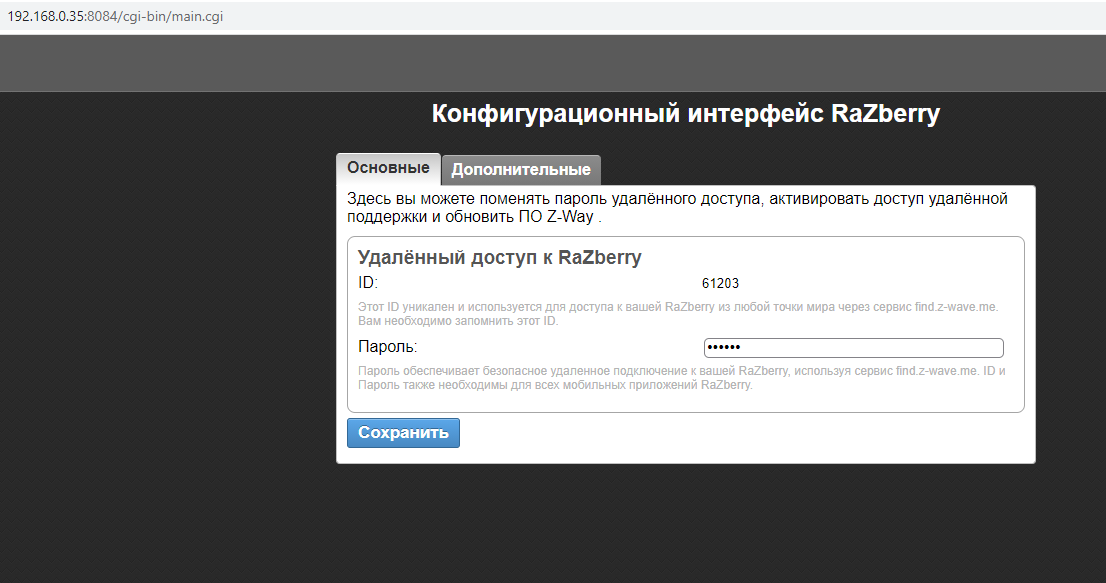

Інтерфейс запропонує встановити пароль для віддаленого доступу. Це дозволить в подальшому заходити на ваш контролер віддалено, використовуючи сервіс find.z-wave.me. Після успішної установки пароля подальший перехід з сайту find.z-wave.me буде перенаправлено відразу в панель управління Z-Way.

Інтерфейс Z-Way завжди доступний за адресою IP:8083, а також через сайт find.z-wave.me по ID і паролю при успішному підключенні до Інтернету.

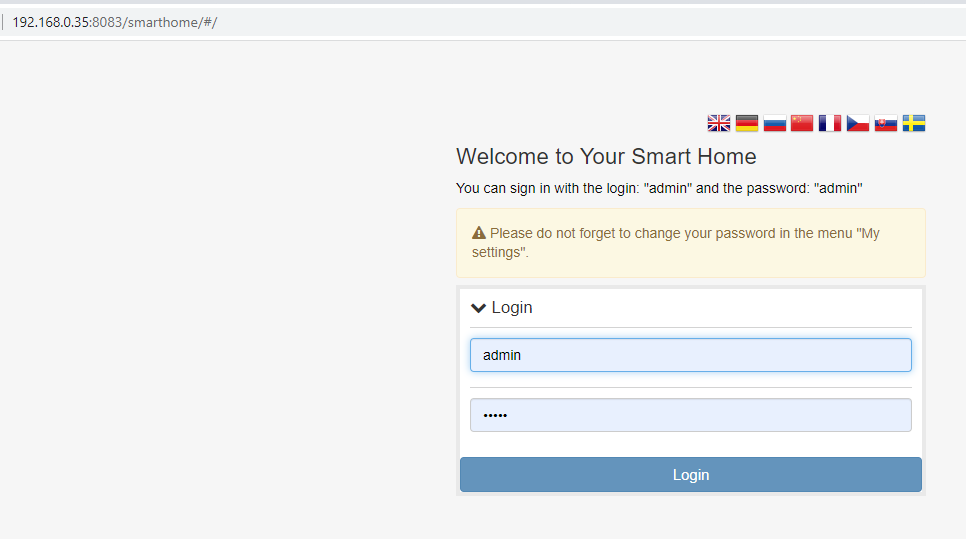

Підключаємо контролер до локальної мережі і набираємо в браузері

http://IP:8083

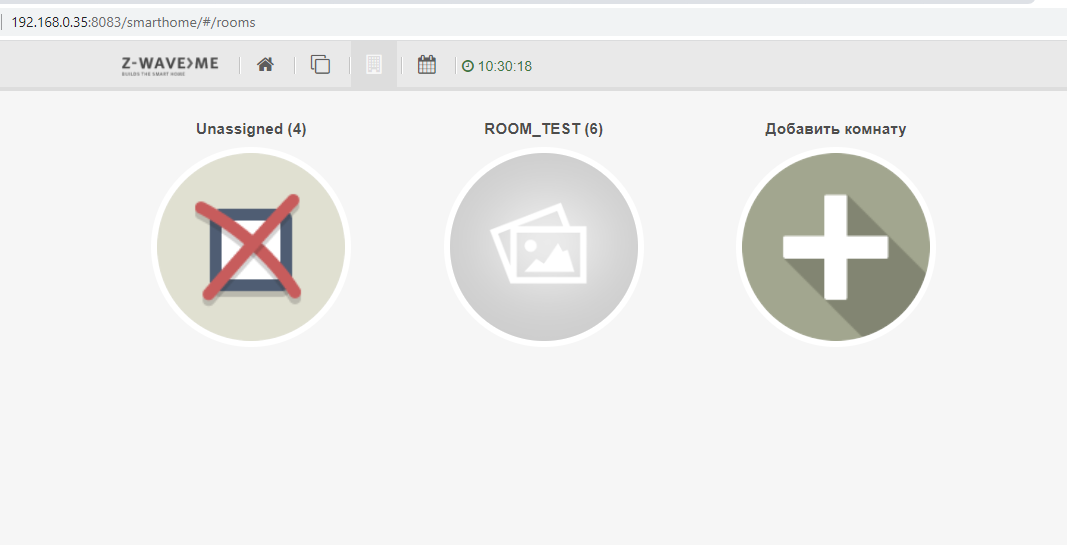

Можна створювати кімнати і додавати в них пристрої. У мене в наявності

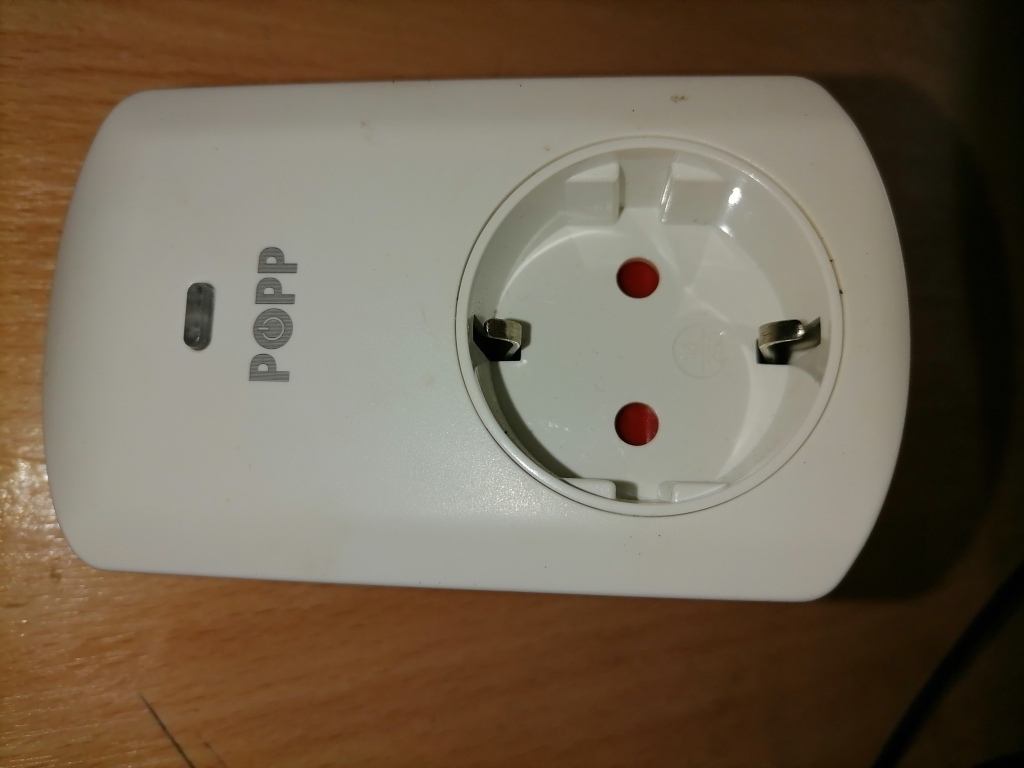

1) диммер POPP model 123580 67G (250В 16А),

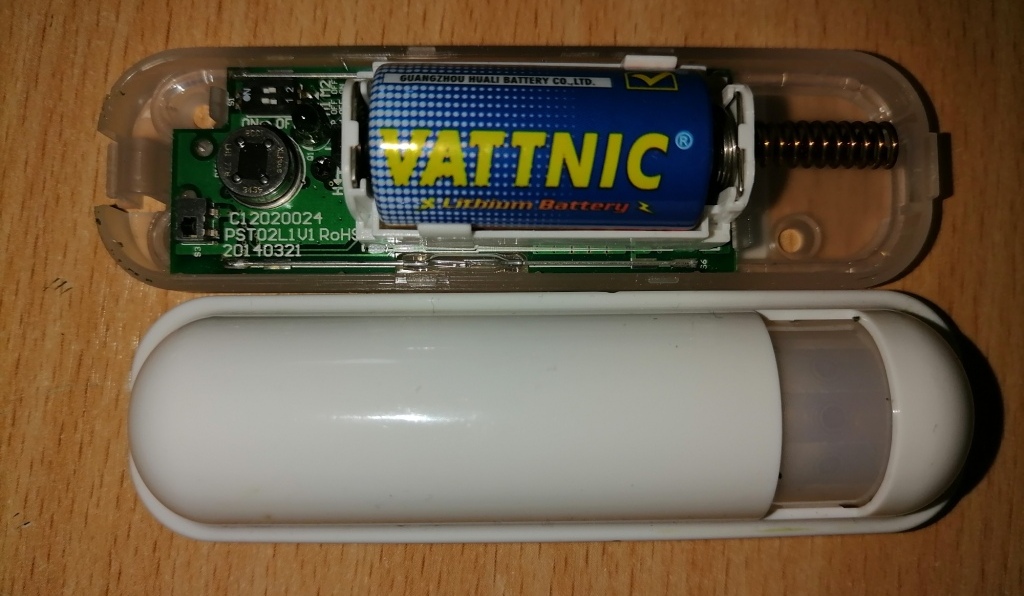

2) мультисенсор PCT-02-5А, що включає в себе датчик руху, відкриття/закриття, температури та освітленості в одному корпусі

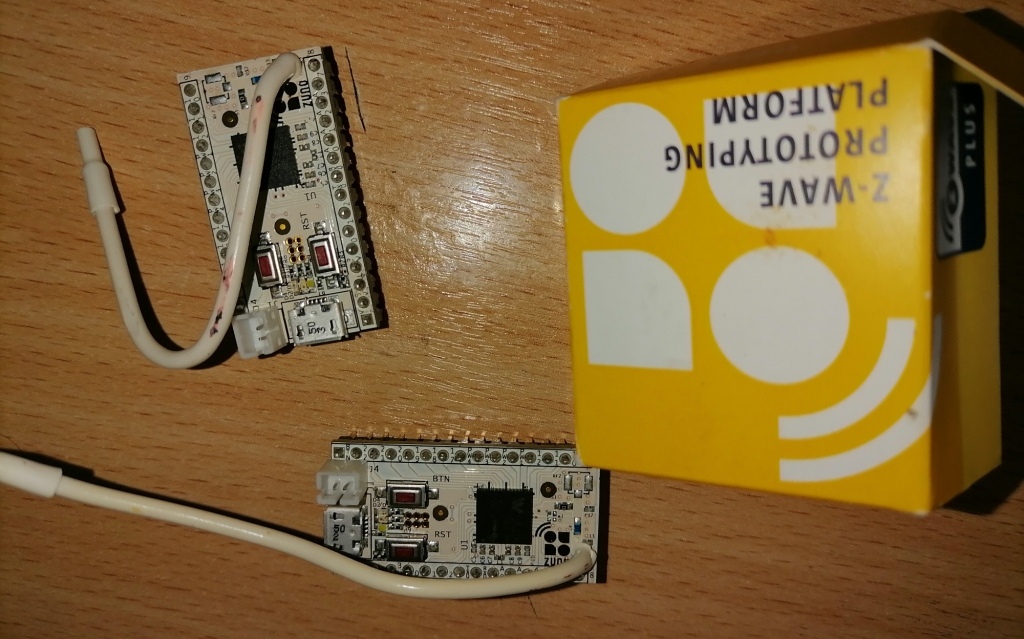

3) плати Z-Uno для створення власних z-wave пристроїв

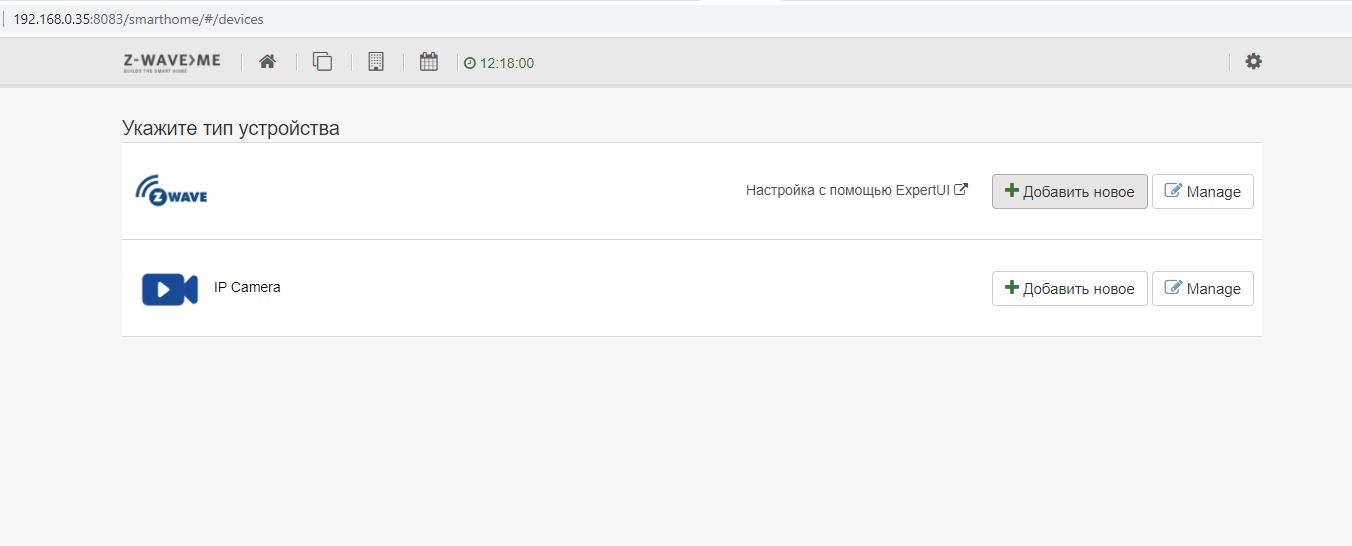

Спочатку додамо готові пристрої. Налаштування --> Пристрої --> Додати нове

Якщо пристрій вже присутнє в системі, необхідно його виключити (після вибору - 3-х кратне натискання кнопки на пристрої за 1.5 сек)

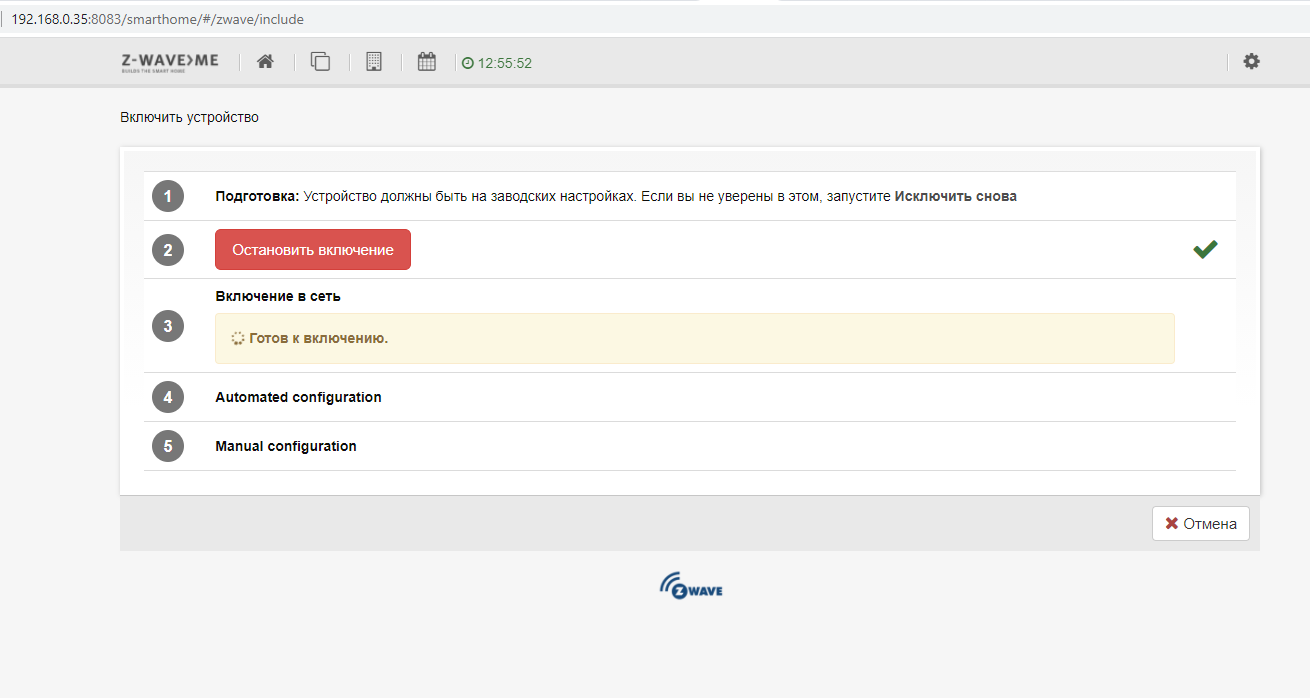

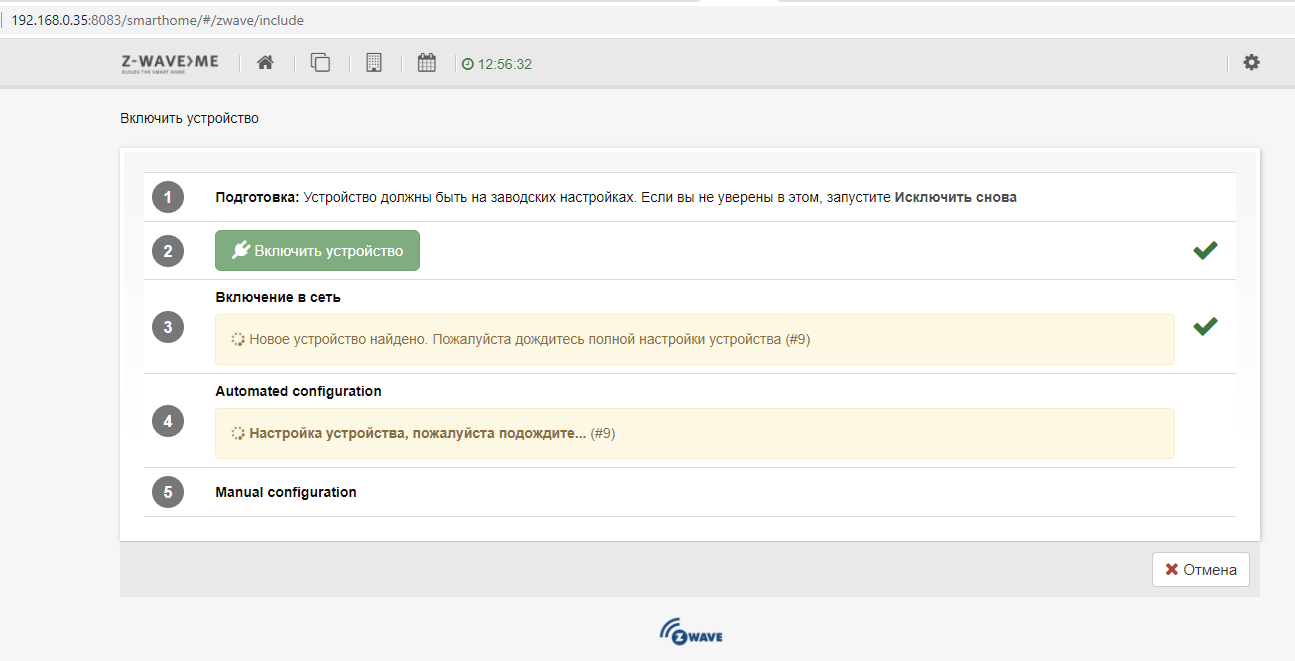

Для додавання - Увімкнути пристрій (після вибору - 3-х кратне натискання кнопки на пристрої за 1.5 сек)

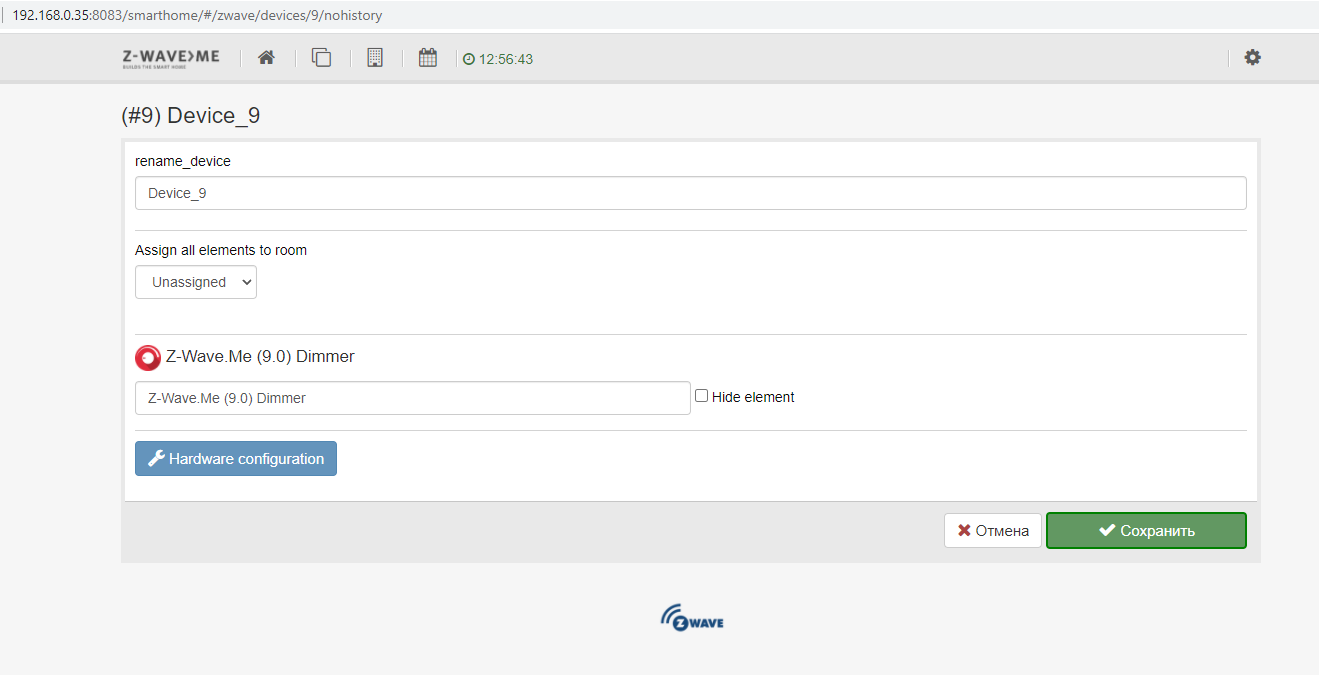

Після виявлення пристрою, редагування даних пристрою

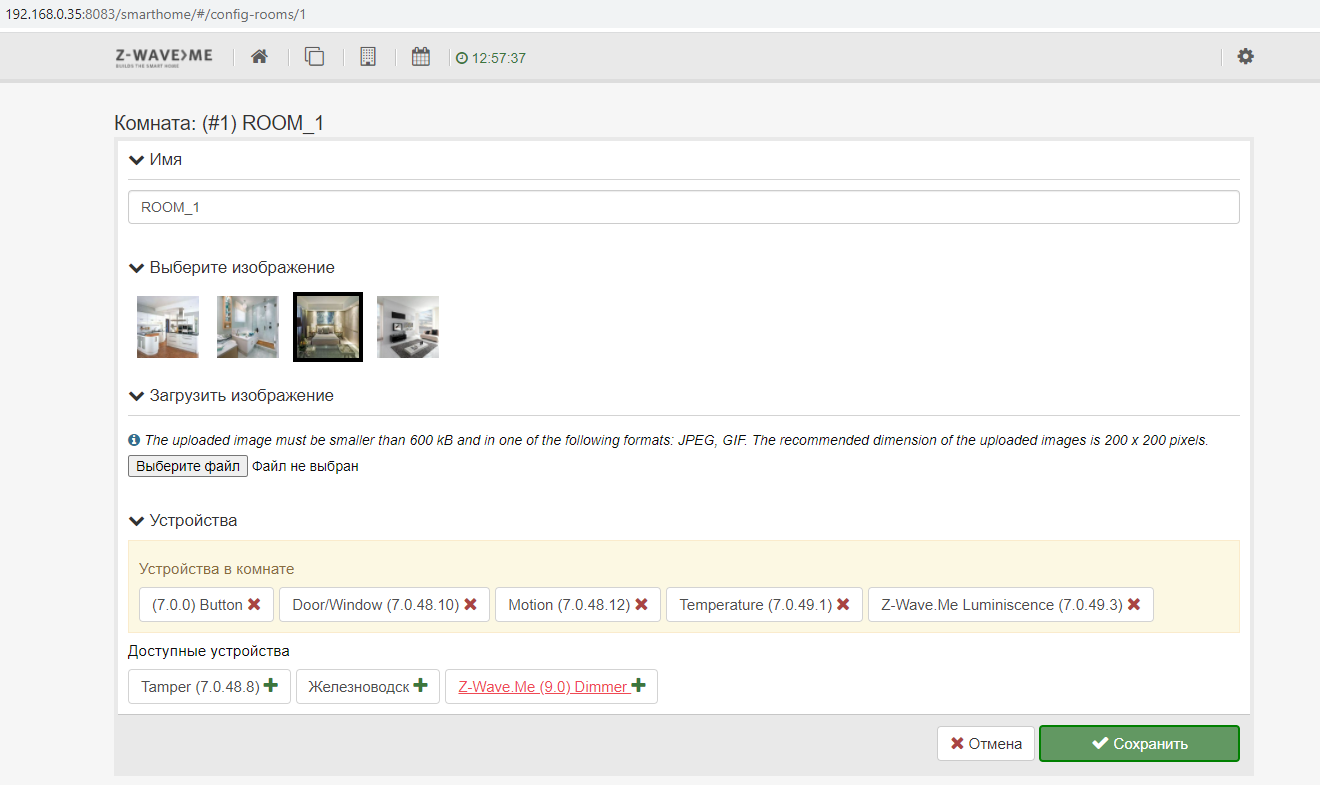

І додавання в кімнату Налаштування --> Кімнати --> Редагувати

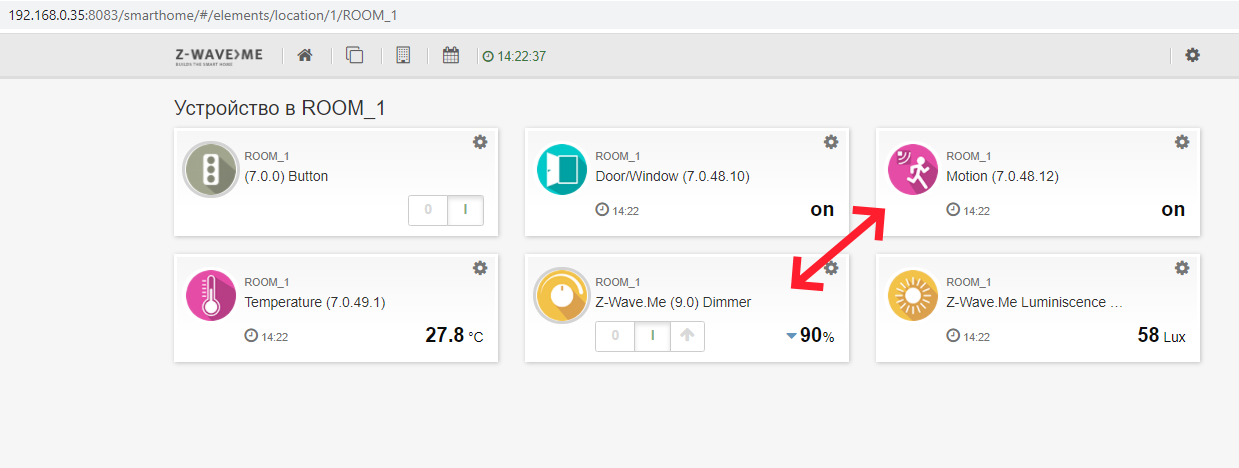

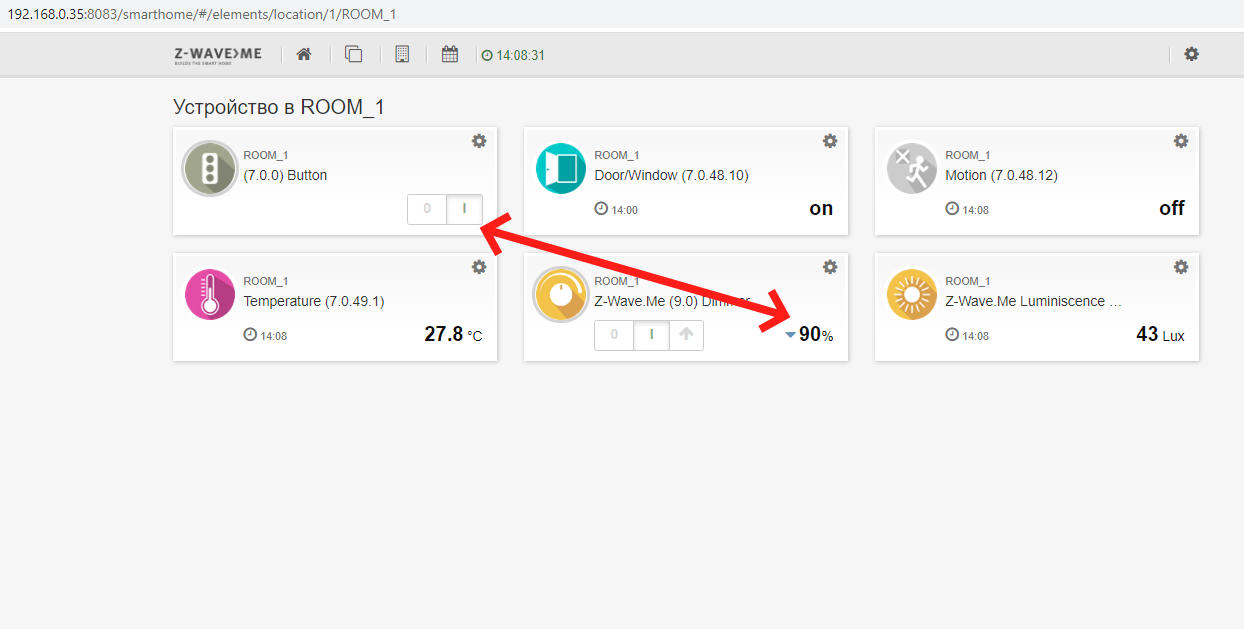

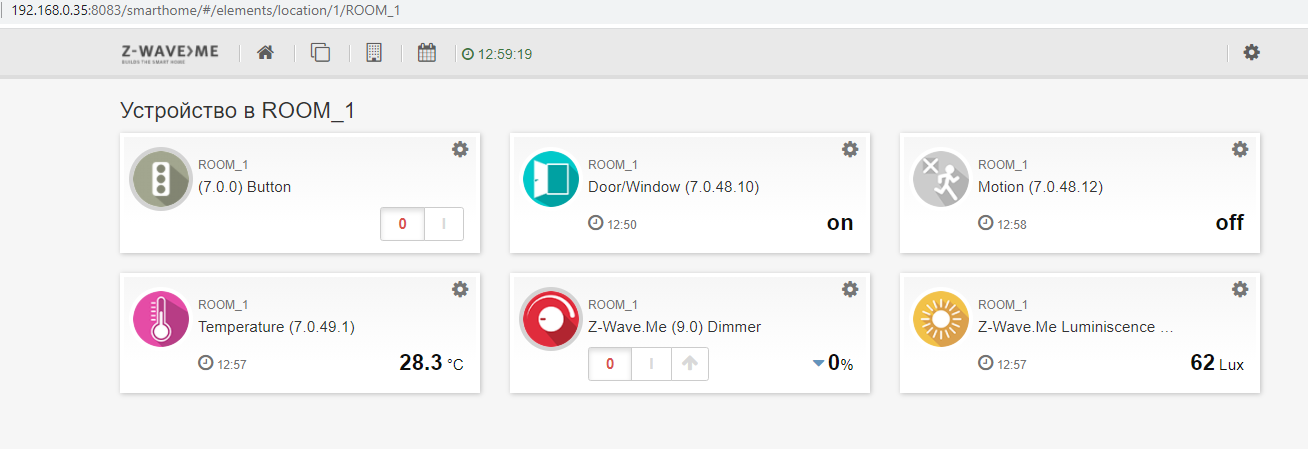

І результат

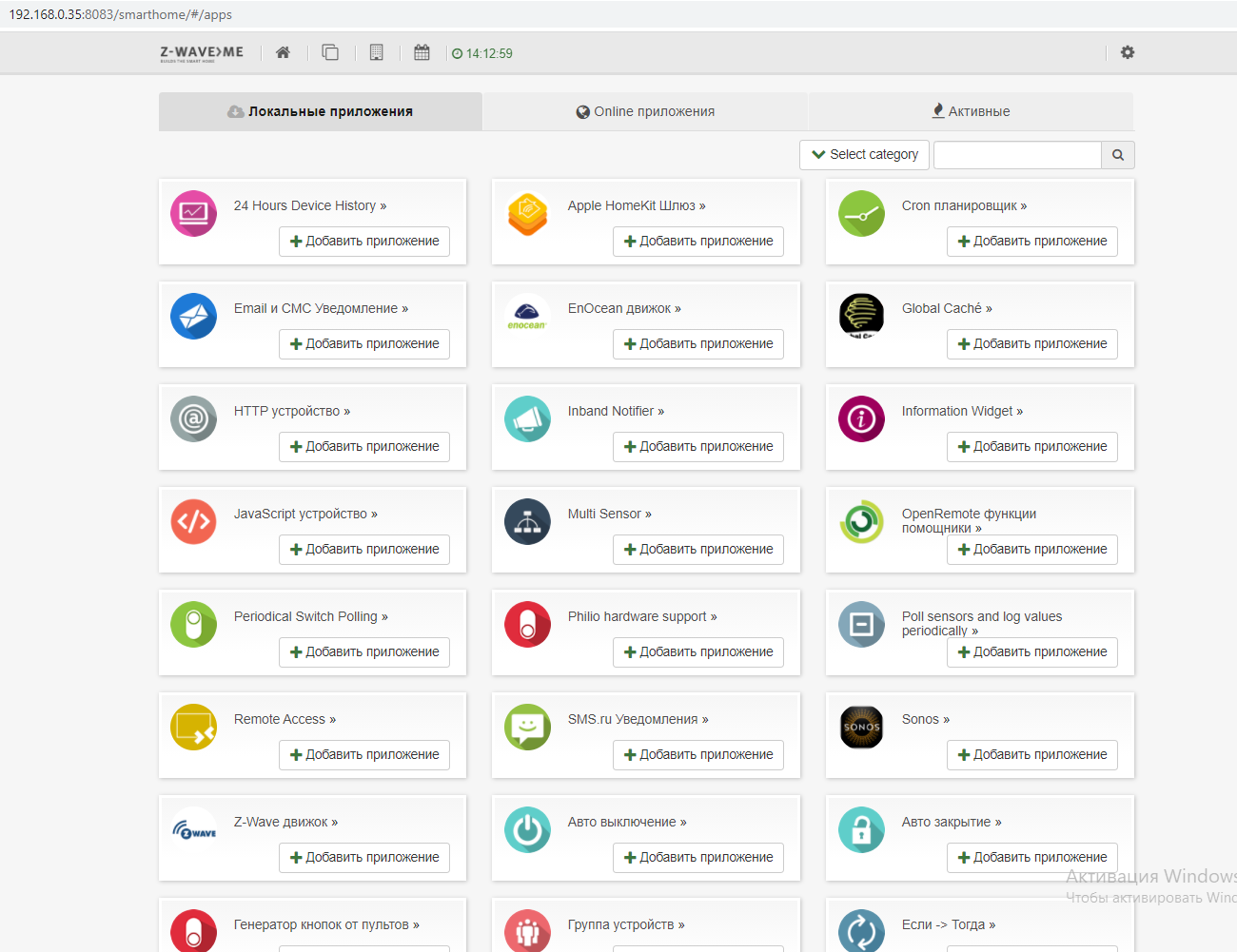

Можна підключити плагіни з меню Додатки

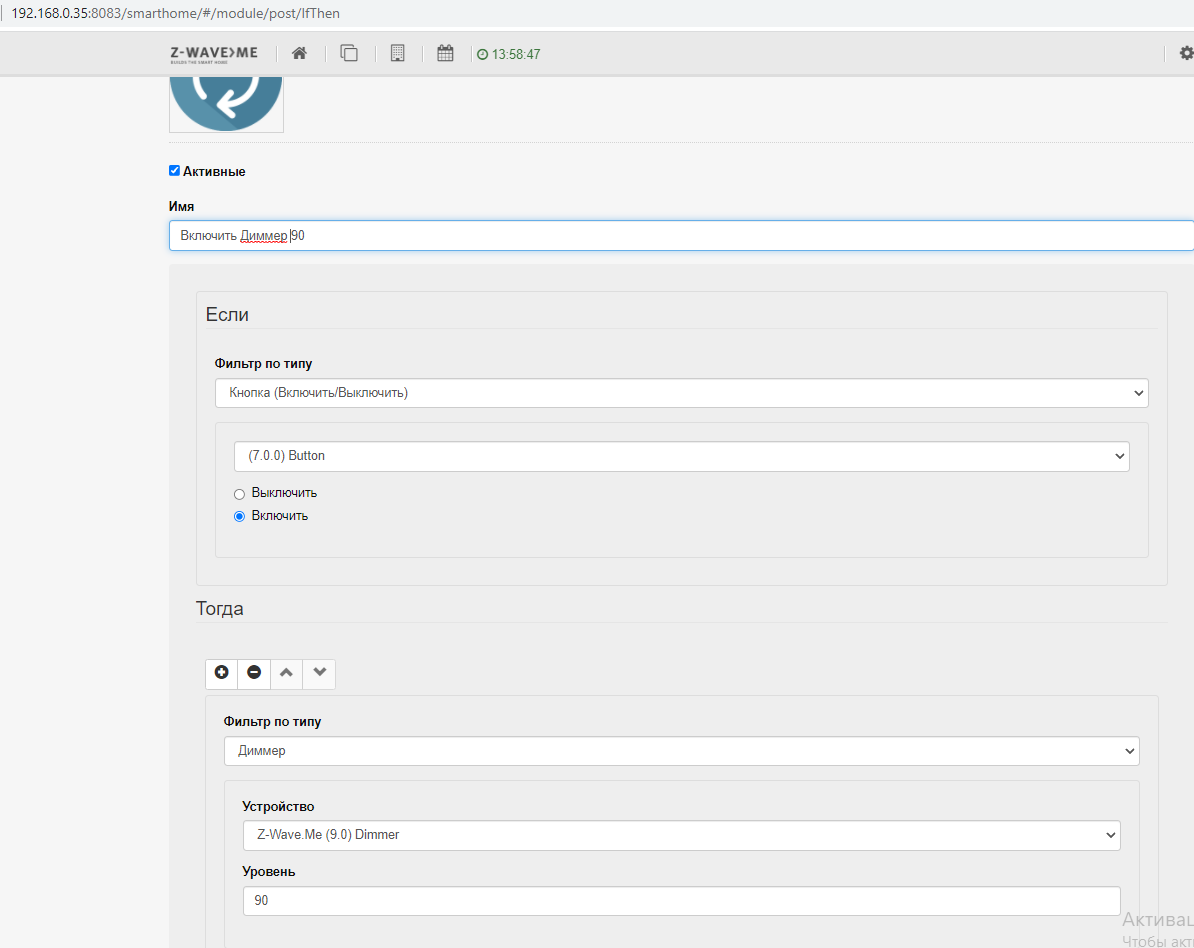

 В якості плагінів виступають також сценарії Якщо- -> Тоді,

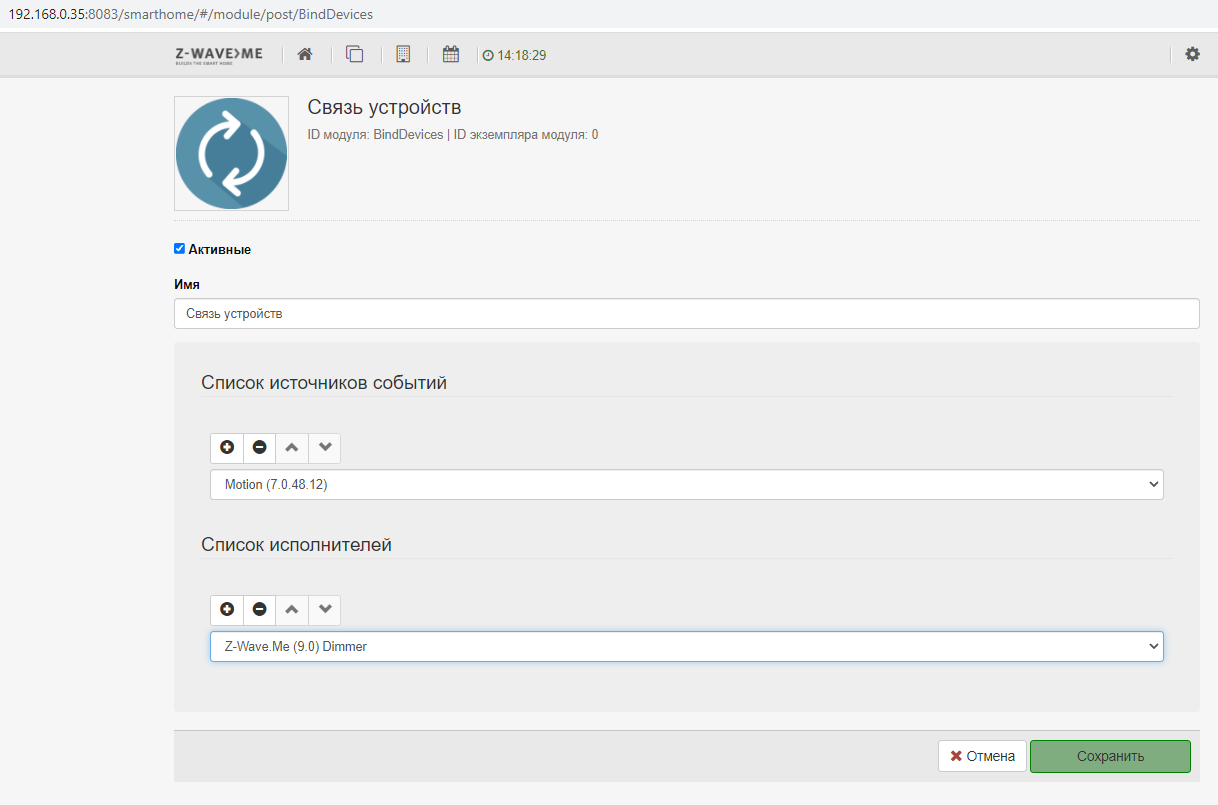

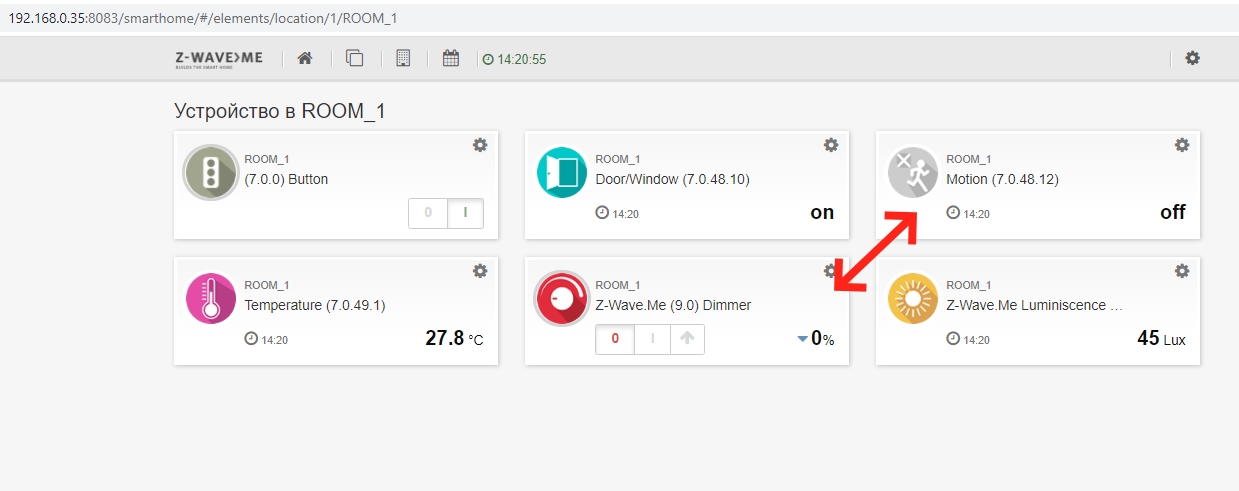

Або Зв'язані пристрої

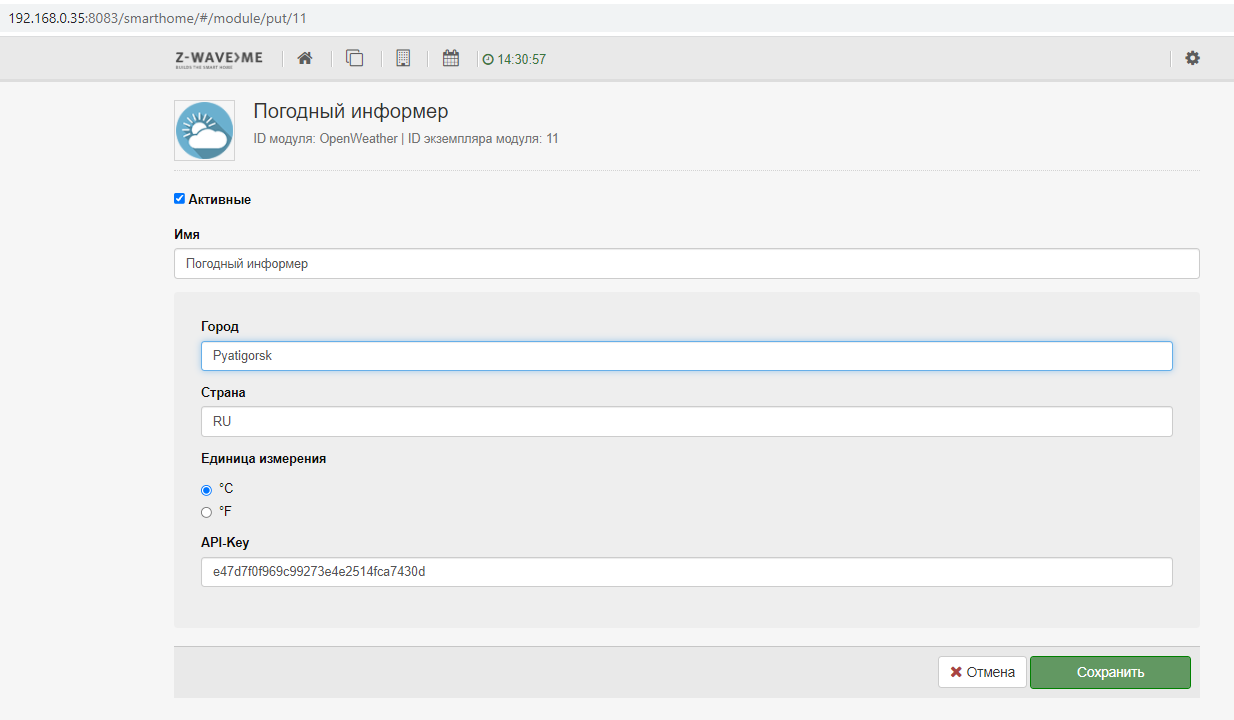

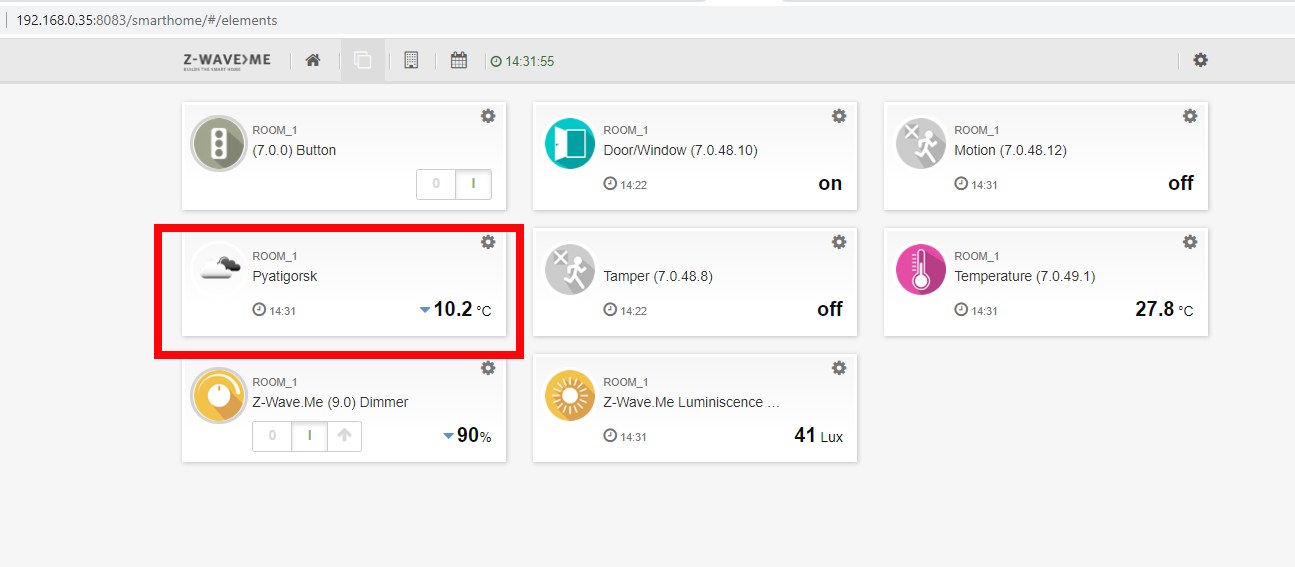

Я підключив інформер погоди з OpenWeather

Готових пристроїв у мене мало, зате є плати Z-Uno. На них можна створити свої пристрої z-wave.

Створення пристроїв z-wave на платі Z-Uno розглянемо в наступній частині.
