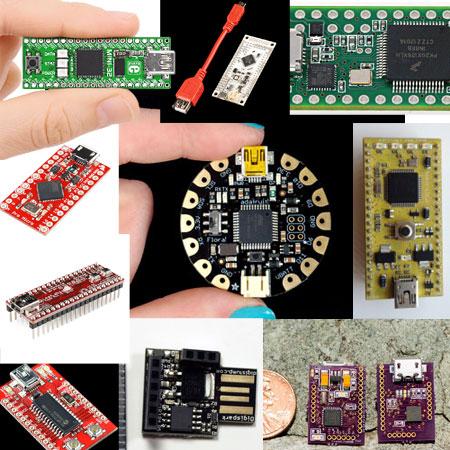

10 мініатюрних макетних плат для вирішення будь-яких завдань
У цьому огляді розглядаються макетні плати, які будуть придатні для професійних і любительських застосувань.

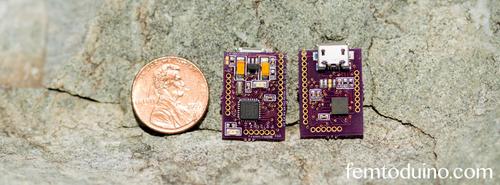

Femtoduino
Ціна: $22
Розміри: 20.7мм x 15.2мм
Femtoduino, крихітна плата - клон Arduino, може використовуватися з компілятором Arduino і працювати з бібліотеками Arduino. Вона важить всього лише два грами і має продуктивність ATMega 328p, як Arduino UNO. Виробники називають плату найменшим клоном Arduino, доступним на ринку.

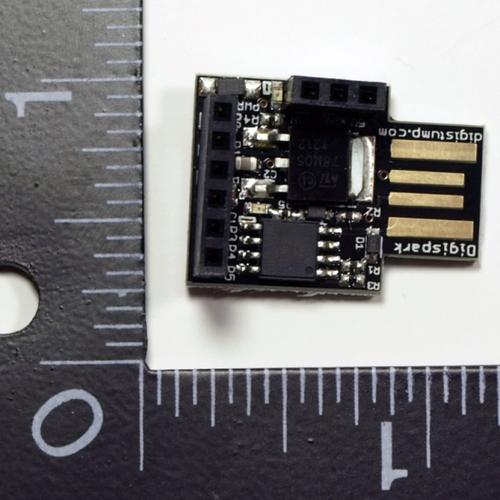

Digispark
Ціна: $8.95
Digispark – гідний конкурент малогабаритних макетних плат. Вона коштує менше, ніж Femtoduino, однак має вищу продуктивність. Центральний процесор плати Digispark - ATTiny 85. На платі розміщено шість виводів портів введення/виведення, два з яких зарезервовані для USB.
MBED LPC11U24
Ціна: $44.95
Для плат більшого форм-фактора варто звернути увагу на MBED LPC11U24. На платі встановлено ARM Cortex M0 з низьким енергоспоживанням. В порівнянні з малогабаритними платами, виводи мають стандартну відстань, що дозволяє розмістити плату на платі-прототипі. Ця плата використовує запатентований онлайн компілятор, до якого ви будете мати доступ при покупці плати. Для роботи з цією платою і для завантаження коду знадобиться активне Інтернет-з'єднання.

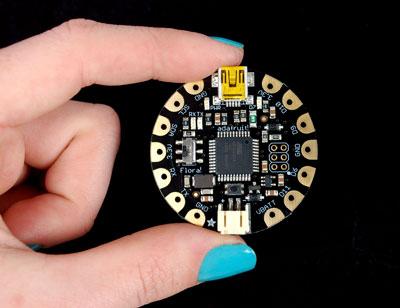

Flora
Ціна: $24.95
Розміри: 1.75-дюйма в діаметрі
Хоча плата Flora не така компактна, її унікальний форм-фактор заслуговує уваги. Спочатку плата розроблялася для проектів, придатних для носіння. Flora має контактні площадки, до яких підключаються провідники. Деякі аксесуари, включаючи периферійні блоки, повинні вшиватися в одяг, наприклад світлодіоди, пристрої GPS і акселерометри. Плата повністю сумісна з Arduino, тому бібліотеки Arduino і посібники будуть на ній працювати.

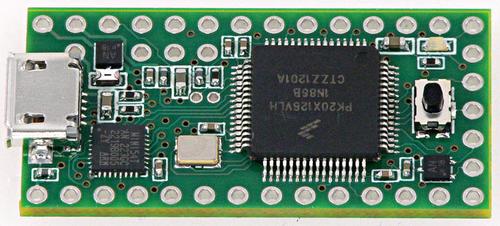

Teensy 3.0
Ціна: $19
Розміри: 18мм x 30.5мм
Якщо ви хочете використовувати ARM Cortex M4, плата Teensy 3.0 буде хорошим стартом. Ця мініатюрна плата сумісна з програмною платформою Arduino і багатьма іншими. Відмінною рисою серії плат Teensy є наявність вихідних емуляційних USB пристроїв, таких як клавіатури і миші. Плата має 34 виводи портів введення/виведення.

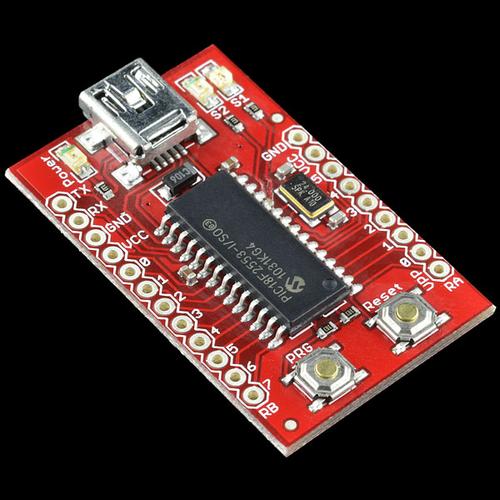

USB Bit Whacker
Ціна: $24.95
Розміри: 25мм x 40мм
Якщо ви віддаєте перевагу використовувати мікроконтролери PIC замість процесорів ARM, тоді придбайте плату USB Bit Whacker. Ця плата дозволяє створювати HEX-файли за допомогою будь-якого компілятора. Ви отримаєте 16 портів введення/виведення і мікроконтроллер PIC18F2553. Деякі проекти розміщуються за наступною адресою: оригінальна сторінка проекту Bit Whacker.

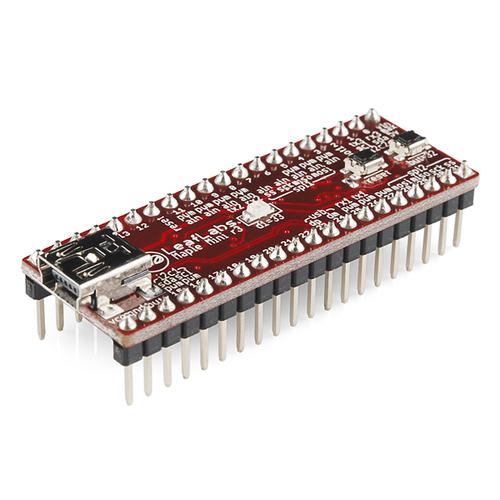

Maple Mini
Ціна: $34.95
Розміри: 18мм x 51мм
Плата SparkFun така мініатюрна, як "маленька пластинка жувальної гумки" Maple Mini є мініатюрною версією Leaf Labs популярного засобу розробки Maple development tools. Компанія приєдналася до 32-бітних продуктів раніше при використанні процесора ARM Cortex M3, і багато розробників почали використовувати її продукти, коли вони стали перевершувати продуктивність Arduino.

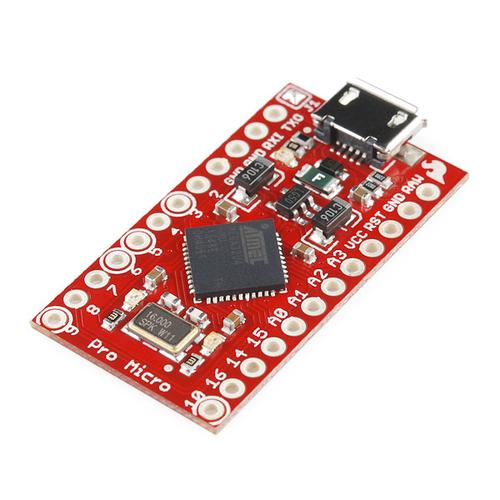

Pro Micro
Ціна: $19.95
Розміри: 18мм x 33мм
Pro Micro є платформою tiny Arduino. Коли вона проектувалася, мініатюрні клони Arduino потребували у зовнішніх послідовних інтерфейсах для завантаження програмного коду. Pro Micro використовує ATMega 32U4, який дозволяє розробникам інтегрувати USB у флеш-устройства.

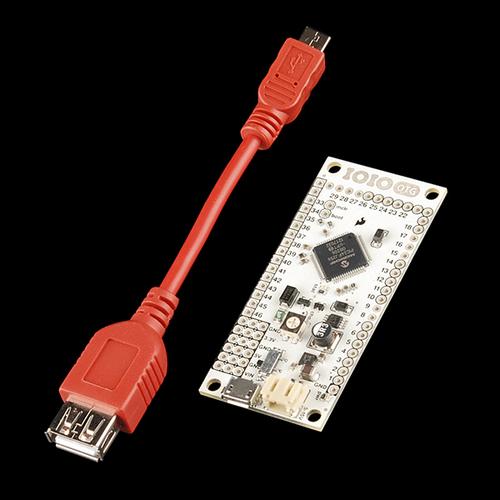

IOIO-OTG
Ціна: $39.95
Розміри: 32мм x 70мм
Якщо ви програміст Java, тоді зверніть увагу на це рішення. Плата IOIO-OTG була спеціально спроектована для створення мосту між периферійними пристроями і Android-додатками. Ви можете використовувати цю плату для проектів, пов'язаних з мобільним телефоном або автономними пристроями.
Mini-32
Ціна: $29.00
Ця плата ідеально підійде для любителів PIC-мікроконтролерів. Mini-32 має розташований на платі 32-бітний мікроконтролер PIC32MX534F064H з частотою 80МГц. Стандартна відстань між виводами передбачає, що цей пристрій ідеально підходить для установки на платі-прототипі для зручної пайки. Наявність завантажувача USB HID означає, що для доступу до плати не потрібно додаткове програмне забезпечення – ви можете просто перетягнути скомпільовані файли.
