Простий тестер ємності Li-ion акумуляторів

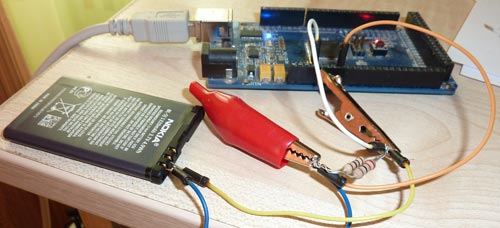

Цей тестувальник дуже простий і для його виготовлення вам знадобиться всього один резистор (ну і звісно ж плата Arduino). Принцип роботи також простий: через аналоговий вхід вимірюється падіння напруги на навантажувальному резисторі.
Відповідно до закону Ома I=U/R. Кожну секунду отримане значення ділиться на 3600 і сумується для отримання ємності акумулятора в Ампер/годинах.

Я використав два паралельно з'єднаних резистори, тож опір вийшло 6.9 Ом. Необхідно звернути увагу на достатню потужність резисторів, якщо ви не хочете, щоб у вас пішов димок від резисторів.
У моєму випадку розрахунок потужності резистора буде таким: оскільки напруга акумулятора становить 3.7В, а опір резистора 6.9 Ом, то струм буде 3.7/6.9=0.54А. Отже, потужність: 3.7*0.54=1.998 Ватт

Розряд акумулятора в даному пристрої - повністю ручний процес, тому слідкуйте, щоб акумулятор не перегрівався.

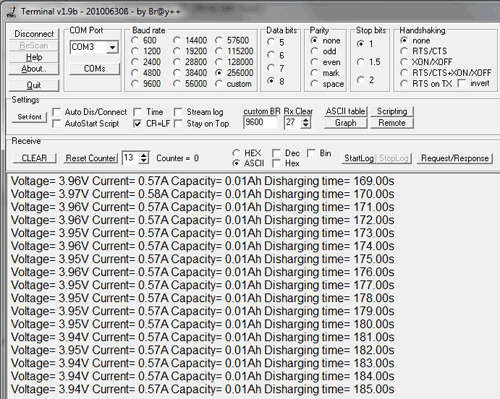

Інформація про дані акумулятора передається через послідовний порт (віртуальний порт Arduino) і виглядає приблизно так:

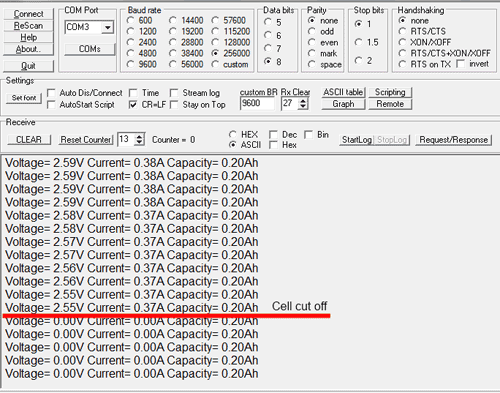

Напруга у Li-ion акумуляторів знижується приблизно до 2 Вольт, після чого спрацьовує внутрішня схема захисту від їх повного розряду.

Після того, як напруга впала до 0, можна відключати акумулятор від тестувальника.

Під час процесу вимірювання, не відключайте Arduino від порту комп'ютера, інакше контроллер Arduino скине настройки.

В принципі, цей метод вимірювання підійде і для NiMh акумуляторів, однак цей тип не має вбудованої захисту від глибокого розряду, тому при напрузі менше 1В, необхідно зупинити процес тестування.

Програма дуже проста і зрозуміла, єдине - 1 секундна витримка задається за допомогою функції апаратного таймера ISR(TIMER1_OVF_vect).

За допомогою цього тестувальника я протестував кілька акумуляторів:
Nokia BL-4C 860 мАг: виміряна ємність склала 680 мАг, напруга відключення 2.25В
Nokia BL-5J 1320 мАг: виміряна ємність склала 1100 мАг, напруга відключення 2.23В
Panasonic DMW-BCG10E 895 мАг: виміряна ємність склала 880 мАг, напруга відключення 2.02В
TrustFire 18650 Lithium Battery 2500 мАг з Dealextreme: виміряна ємність склала 2030 мАг, напруга відключення 1.10В
