PICduino

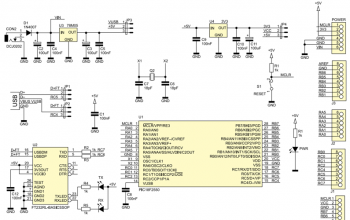

Принципова схема PICduino представлена на рис.1. Плата оснащена всіма елементами, необхідними для початку роботи з мікроконтролером PIC18F2550. PICduino може живитися від USB-порту комп'ютера або від зовнішнього джерела живлення напругою 7...12 В постійного струму.

Рис. 1. Принципова схема PICduino

Перемичка JP3 використовується для вибору джерела живлення: у положенні VUSB включає живлення USB, а в положенні VEXT — живлення від зовнішнього джерела. Перемичка JP4 дозволяє (при використанні PIC мікроконтролера іншого типу) вибрати одне з двох значень напруги живлення: 5 В або 3,3 В. Додатково всі напруги подаються на роз'єм POWER. Наявність напруги живлення індикується світлодіодом PWR.

Роз'єм ICSP, розташований на краю плати, дозволяє програмувати мікроконтролер за допомогою програматора PICkit-2, PICkit-3 або іншими подібними програматорами. Кнопка RESET використовується для перезавантаження процесора, а резонатор Q1 задає частоту генератора сигналів, що тактує мікроконтролер.

Незважаючи на те, що мікроконтролер PIC18F2550 має вбудовану мікросхему інтерфейсу USB, на платі встановлений популярний перетворювач USB/UART типу FT232R. Це робить плату більш універсальною і дозволяє використовувати менш оснащені мікроконтролери, наприклад PIC18F2320.

Перемички JP1 і JP2 служать для вибору USB-конвертера: у положенні FT вони підключають контакти роз'єму USB до системи FT232R, а в положенні PIC сигнали USB подаються безпосередньо на мікроконтролер. Лінії RX і TX мікросхеми FT232R підключені до процесора через резистори R2 і R3. Світлодіоди з маркуванням TX і RX сигналізують про активність інтерфейсу USB. Порти мікроконтролера підключені до роз'ємів J1, J2 і J4. Їх розташування сумісне з Arduino Uno, що дозволяє використовувати широкий набір модулів, які розширюють можливості базової плати.

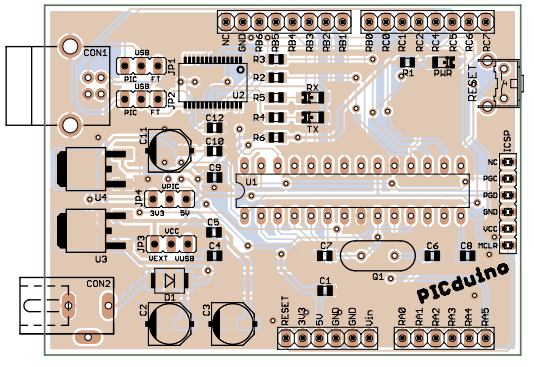

Друкована плата PICduino представлена на рис. 2.

В Sprint Layout плата представлена верхньою і нижньою сторонами:

Рис. 2. Друкована плата PICduino

Її монтаж типовий і особливого опису не потребує. Потрібен досвід пайки SMD, адже велика частина плати використовує ці елементи. Під процесор слід встановити панельку, що полегшить його заміну у випадку його несправності або заміни на інший контролер з іншим ресурсом.

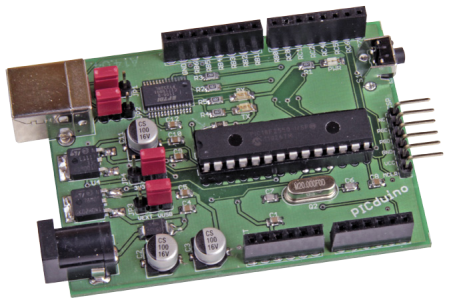

Зовнішній вигляд PICduino:
