Парктронік своїми руками

Під час мого останнього візиту до батьків у мене виникли труднощі з паркуванням автомобіля (великого пікапа) у їхньому гаражі. І в мене виникла ідея зробити простенький стаціонарний парктронік для гаража. Я використовував контролер Arduino Duemilanove та ультразвуковий датчик відстані (Sonar Range Finder).

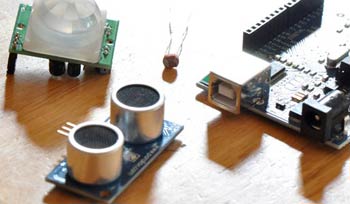

Матеріали:

Щоб зробити парктронік своїми руками, нам знадобиться:

• Контролер Arduino (я використав Duemilanove)
• Ультразвуковий датчик відстані
• Проводи
• Пластиковий бокс
• 9В джерело живлення
• Тривколірний світлодіод
• Клей
• Макетна плата

Збірка парктроніка

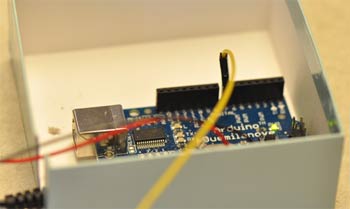

1. Приклейте плату Arduino до дна ящика за допомогою клею або силікону та підведіть живлення до контролера.

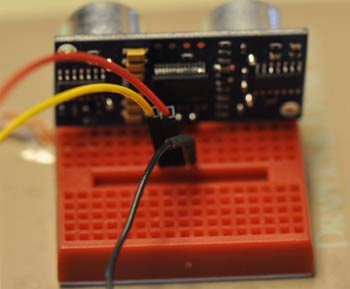

2. Підключіть живлення ультразвукового датчика 5В.

3. Підключіть вихід ультразвукового датчика "SIG" до виходу ШІМ Arduino (це потрібно, щоб ми могли надсилати імпульси в датчик, а потім зчитувати їх повернення). Я використав вихід 7 контролера.

4. Перед підключенням тривколірного світлодіода визначте, які ноги за який колір відповідають. Червоний, зелений і синій я під'єднав відповідно до 11, 12 і 13 виходу Arduino.

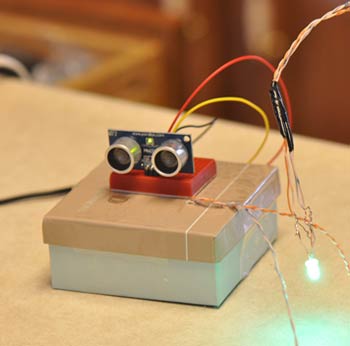

5. Тепер лишилося написати програму. Після тестування ПЗ, якщо все нормально працює, закріпіть датчик на стіні вашого гаража, а світлодіод виведіть у зручне для вас місце.

Програма

На щастя, програмне забезпечення Arduino вже містить приклад для роботи з ультразвуковим датчиком. Приклад знаходиться: File -> Examples -> Sensors -> Ping example. Відкрийте цей приклад і скопіюйте весь код у новий проект. Назвіть його якось (наприклад, Parking Example) та збережіть.

Внесемо деякі зміни в програму. Для початку ми збільшимо інтервал посилок до датчика, оскільки нам не потрібно надсилати сигнал кожні 100 мс, достатньо і 1 секунди.

delay(1000);

Далі, ми повинні встановити номери виходів для світлодіода. Для цього перед рядком

const int pingPin = 7;

додайте:

pinMode(13, OUTPUT); // синій
pinMode(12, OUTPUT); // зелений
pinMode(11, OUTPUT); // червоний

Тепер ми повинні визначити, на якій відстані, які кольори світлодіода будуть показуватися. Наприклад, я зробив так: далі ніж 60 см від стіни горить зелений колір, коли залишається менше 60 см, загорається синій колір, а коли до стіни залишається менше 15 см - загорається червоний колір.

Наш код з урахуванням вищевказаних обчислень буде таким:

cm = microsecondsToCentimeters(duration);
// показати кольори світлодіодів
  if(cm > 0 && cm <= 15) {
    // горить червоний колір
    digitalWrite(13, LOW);
    digitalWrite(12, LOW);
    digitalWrite(11, HIGH);
  } else if(cm <= 60 && cm > 15) {
    // горить голубий
    digitalWrite(12, LOW);
    digitalWrite(11, LOW);
    digitalWrite(13, HIGH);
  } else {
    // горить зелений колір
    digitalWrite(13, LOW);
    digitalWrite(11, LOW);
    digitalWrite(12, HIGH);
  }

Вищевказаний код управляє виходами Arduino для індикації певного кольору світлодіода, залежно від дистанції до перешкоди (в даному випадку автомобіль), яку визначив ультразвуковий датчик. Наш кінцевий код виглядатиме наступним чином:

/* Ping))) Sensor

   Схема:
    * +V вихід датчика підключається до +5V
    * GND вихід датчика підключається до землі
    * SIG вихід датчика підключається до цифрового виходу 7

http://www.arduino.cc/en/Tutorial/Ping

   створено 3 листопада 2008
   Давидом А. Меллісом
   змінено 30 червня 2009
   Томом Ігое

   Цей приклад коду є у публічному домені.

 */

pinMode(13, OUTPUT); // синій
pinMode(12, OUTPUT); // зелений
pinMode(11, OUTPUT); // червоний
const int pingPin = 7;

void setup() {
  Serial.begin(9600);
}

void loop()
{
  long duration, cm;

  // ПИНГ))) активується високим імпульсом тривалістю 2 або більше мікросекунд.
  // Дайте короткий низький імпульс перед цим, щоб забезпечити чистий високий імпульс:
  pinMode(pingPin, OUTPUT);
digitalWrite(pingPin, LOW);
delayMicroseconds(2);
digitalWrite(pingPin, HIGH);
delayMicroseconds(5);
digitalWrite(pingPin, LOW);

  // Той же пін використовується для зчитування сигналу з ПИНГУ))) : високий
  // імпульс, тривалість якого є часом (в мікросекундах) від відправлення
  // пінгу до отримання його еха від об'єкта.
  pinMode(pingPin, INPUT);
duration = pulseIn(pingPin, HIGH);

  // конвертуємо час у відстань
  cm = microsecondsToCentimeters(duration);
  // показ певного кольору, залежно від відстані
  if(cm > 0 && cm <= 15) {
    // горить червоний колір
    digitalWrite(13, LOW);
    digitalWrite(12, LOW);
    digitalWrite(11, HIGH);
  } else if(cm <= 60 && cm > 15) {
    // горить голубий
    digitalWrite(12, LOW);
    digitalWrite(11, LOW);
    digitalWrite(13, HIGH);
  } else {
    // горить зелений колір
    digitalWrite(13, LOW);
    digitalWrite(11, LOW);
    digitalWrite(12, HIGH);
  }

  Serial.print(cm);
  Serial.print("см");
  Serial.println();

delay(1000);
}

long microsecondsToCentimeters(long microseconds)
{
  // Швидкість звуку 340 м/с або 29 мкс на сантиметр.
  // Під час вимірювання відстані хвиля проходить туди і назад,
  // тому потрібно ще поділити отримане значення від датчика на два
  return microseconds / 29 / 2;
}

Оригінал статті
