Модуль Arduino miniLCD

Принципова схема модуля представлена на рис. 1, друкована плата - на рис. 2.

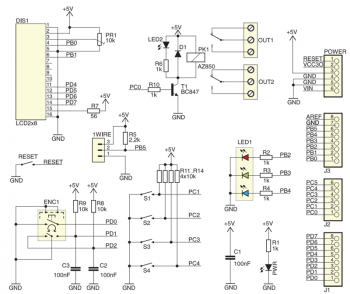

Рис. 1. Принципова схема модуля Arduino miniLCD

Лінії даних ЖК-дисплея з організацією 2х8 символів підключаються до контактів PD4...PD7. Контрастність можна регулювати за допомогою потенціометра PR1. Резистор R7 обмежує струм підсвітки дисплея. В якості додаткового сигнального елемента на платі модуля розміщений RGB-світлодіод (LED1) з резисторами, які обмежують його струми живлення (R2…R4). Аноди діода підключені до контактів PB2...PB4. В якості користувацького інтерфейсу плата оснащена 4 кнопками S1…S4 і енкодером з вбудованою кнопкою. Сигнали з кнопок подаються на лінію PC1...PC4. Активний рівень - коротке замикання на масу. Енкодер і кнопка підключаються до виводів PD0...PD2.

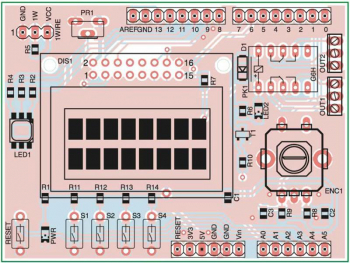

Рис. 2. Друкована плата модуля Arduino miniLCD

Зауваження: в Sprint Layout плата представлена верхньою і нижньою стороною:

На платі також є роз'єм з маркуванням 1WIRE. Він призначений для підключення, наприклад, популярних термометрів DS18B20. Сигнал з цього роз'єму подається на порт PB5. Лінія PB5 підтягується до + живлення за допомогою резистора R5.

Наступний елемент модуля — мініатюрне реле, активоване через транзистор Т1 безпосередньо з порту PC0. Усі контакти реле підключені до гвинтових роз'ємів, розташованих на краю плати. Увімкнення реле сигналізується світлодіодом, позначеним як LED2. Діод з маркуванням PWR інформує про наявність напруги живлення на платі модуля.

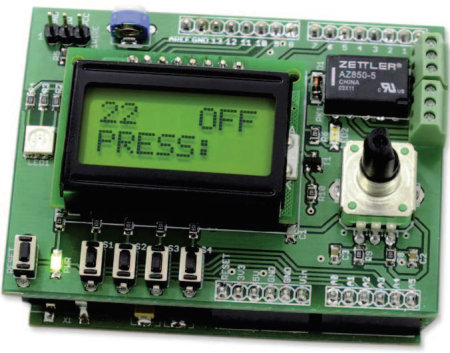

Зовнішній вигляд модуля Arduino miniLCD:

Переклад статті з журналу ELEKTRONIKA PRAKTYCZNA 1/2013
