Годинники на Arduino

Придбав годинниковий модуль, вирішив зібрати годинники на Arduino UNO з трьома кнопками.

Нам знадобиться:
1) Годинниковий модуль Tiny RTC I²C modules
2) Arduino UNO
3) LCD дисплей P16204X на чипі HD44780 (аналог LCD дисплей MT-16S2H)

Годинниковий модуль будемо підключати до Arduino по шині I²C, в Arduino задіємо контакти А4 і А5.

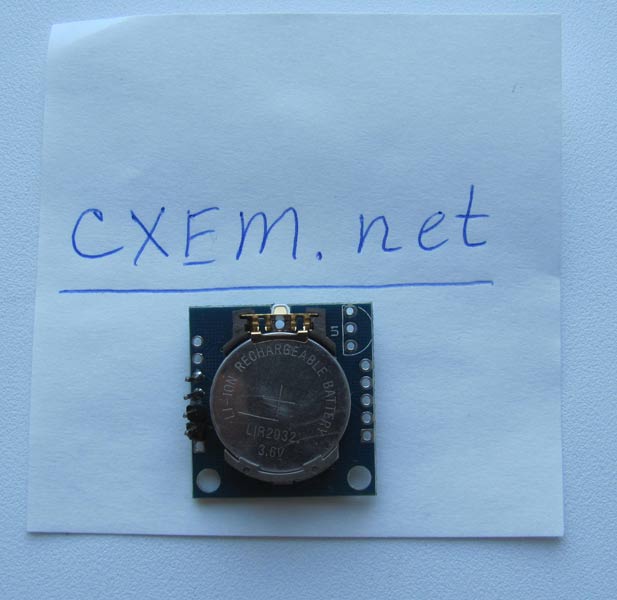

Рисунок 1- Зовнішній вигляд годинникового модуля

Рисунок 2 - Виводи модуля годин

Для виводу часу був використаний дисплей P16204X :

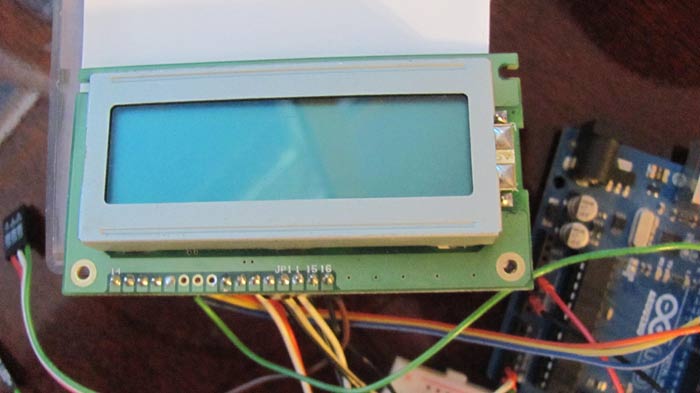

Рисунок 3 - Зовнішній вигляд дисплея

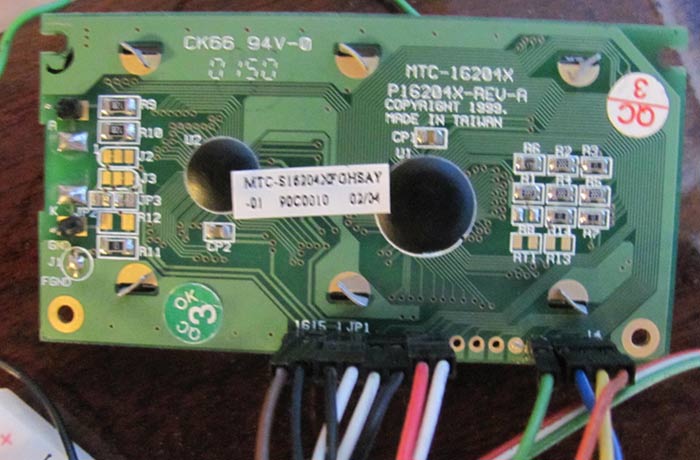

Распіновку можна подивитися в даташиті, прикріпленому до статті нижче.

Ось що вийшло:

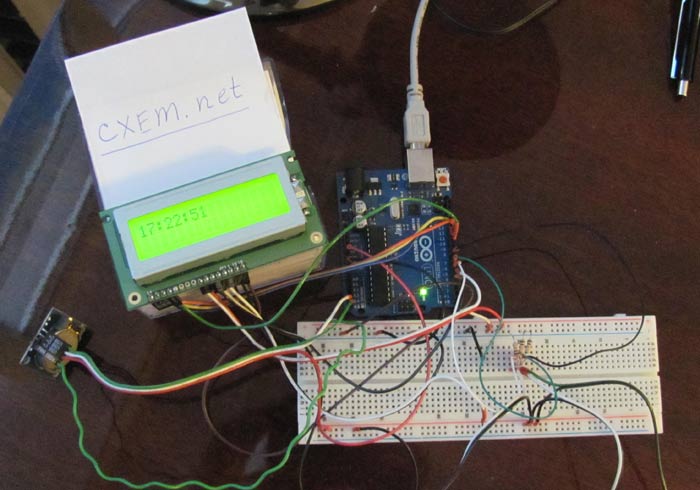

Рисунок 4 - Зовнішній вигляд годин на Arduino.

Прикладаю до статті даташит на годинниковий модуль, бібліотеку для Arduino, код програми.
